PANAFLO FBA08T24H – FANUC CNC Soğutma Fanı

PANAFLO FBA08T24H – FANUC CNC Sürücü Soğutma Fanı

Ürün Hakkında

PANAFLO FBA08T24H, Matsushita Electric tarafından üretilmiş ve NMB Technologies ürün kayıtlarında da yer alan, endüstriyel elektronik ekipmanların soğutulması için tasarlanmış DC aksiyel fandır. Kompakt ve ince gövde yapısı sayesinde CNC makineleri, sürücü sistemleri ve elektronik kontrol üniteleri gibi sınırlı montaj alanına sahip uygulamalarda kullanılabilir.

CNC tezgâhlarında servo sürücüler, güç modülleri ve kontrol bileşenleri çalışma sırasında ısı üretir. Bu ısının etkili biçimde uzaklaştırılması, elektronik sistemlerin uygun çalışma sıcaklığında kalmasına yardımcı olur. FBA08T24H, hava dolaşımını destekleyerek uyumlu ekipmanların soğutma ihtiyacının karşılanmasına katkıda bulunur.

Ürün Özellikleri

• Marka: PANAFLO / Matsushita Electric
• Model numarası: FBA08T24H
• Ürün tipi: DC aksiyel soğutma fanı
• Nominal çalışma gerilimi: 24V DC
• Üretici veri sayfasındaki akım: 0,11 A
• Güç tüketimi: 2,64 W
• Boyutlar: 80 × 80 × 15 mm
• Fan hızı: 3100 RPM
• Maksimum hava debisi: 33,5 CFM (yaklaşık 0,95 m³/dakika)
• Maksimum statik basınç: 31,4 Pa
• Gürültü seviyesi: Yaklaşık 34 dB(A)
• Rulman tipi: Hydro-Wave
• Çalışma sıcaklığı: -10°C ile +70°C
• Üretici ürün durumu: Üretimi sonlandırılmıştır.

Bu değerler üretici teknik dokümanına dayanmaktadır. Bazı satış ilanlarında akım değeri farklı gösterilebildiğinden, sipariş öncesinde mevcut fanın etiketi ve kablo yapısı mutlaka kontrol edilmelidir.

FANUC CNC Sistemlerinde Kullanımı

CNC makinelerinde soğutma fanları; sürücülerin, güç elektroniği bileşenlerinin ve elektronik kontrol bölümlerinin çalışma sıcaklığının yönetilmesinde önemli rol oynar. Yeterli hava dolaşımı sağlanamadığında sıcaklık artışı meydana gelebilir ve bu durum ekipmanın çalışma kararlılığını olumsuz etkileyebilir.

PANAFLO FBA08T24H, uyumlu sistemlerde hava akışı sağlayarak aşağıdaki amaçlara hizmet eder:

• Elektronik bileşenlerde oluşan ısının uzaklaştırılmasına yardımcı olur.
• Sürücü ve kontrol modüllerinin soğutma ihtiyacını destekler.
• Kompakt montaj alanlarında hava dolaşımı sağlar.
• CNC ekipmanlarının periyodik bakım ve yedek parça süreçlerinde kullanılabilir.

Bu modelin belirli bir FANUC makinesine veya sürücüsüne uygunluğu, yalnızca fanın genel özelliklerine bakılarak kesinleştirilmemelidir. Makine modeli, mevcut fanın parça numarası ve bağlantı yapısı birlikte doğrulanmalıdır.

İnce Gövde Tasarımı ve Hava Akışı

FBA08T24H modelinin 80 × 80 × 15 mm ölçülerindeki ince tasarımı, derinliği sınırlı fan yuvalarında kullanım açısından avantaj sağlayabilir. Aksiyel çalışma prensibiyle hava, fanın ön tarafından arka tarafına doğru hareket eder; gerçek hava akışı ise montaj yönüne ve sistemdeki hava direncine bağlıdır.

Yaklaşık 33,5 CFM maksimum hava debisi, fanın uygun koşullarda sağlayabildiği hava miktarını ifade eder. Filtreler, dar hava kanalları, toz birikmesi ve ekipman içindeki engeller gerçek çalışma sırasındaki hava akışını azaltabilir. Bu nedenle fan seçerken yalnızca boyut ve gerilim değil, soğutulacak alanın ihtiyaç duyduğu hava debisi de dikkate alınmalıdır.

Hydro-Wave Rulman Teknolojisi

PANAFLO FBA08T24H, Hydro-Wave rulman sistemiyle tasarlanmıştır. Bu yapı, fan rotorunun dönmesini destekler ve ürünün öngörülen çalışma koşullarında hava dolaşımını sürdürmesine yardımcı olur.

Fan ömrü; ortam sıcaklığı, toz yoğunluğu, titreşim, montaj biçimi ve kesintisiz çalışma süresi gibi etkenlerden etkilenebilir. Bu nedenle fanın düzenli kontrol edilmesi ve hava girişlerinin temiz tutulması önemlidir.

Bakım ve Arıza Belirtileri

Soğutma fanlarında zamanla toz birikmesi, rulman aşınması veya elektriksel bağlantı sorunları ortaya çıkabilir. Aşağıdaki belirtiler fanın kontrol edilmesi gerektiğini gösterebilir:

• Fanın hiç çalışmaması veya aralıklı olarak durması
• Normalden yüksek ses ya da titreşim oluşması
• Fan kanatlarında ve hava kanallarında yoğun kir birikmesi
• CNC sürücüsünde sıcaklık uyarılarının görülmesi
• Ekipmanın soğutma performansında düşüş yaşanması

Bakım sırasında fanın dönüş durumu, besleme gerilimi, kablo bağlantıları ve montajı kontrol edilmelidir. Elektriksel kontroller, ekipmanın enerjisi güvenli biçimde kesildikten sonra uygun prosedürlere göre yapılmalıdır.

Yedek Parça Değişiminde Dikkat Edilmesi Gerekenler

FBA08T24H modelini yedek parça olarak seçerken mevcut ürünün tam model numarası ve elektriksel özellikleri karşılaştırılmalıdır. Aynı ölçülere sahip başka bir fan, hava debisi, statik basınç, akım tüketimi veya bağlantı yapısı bakımından farklı olabilir.

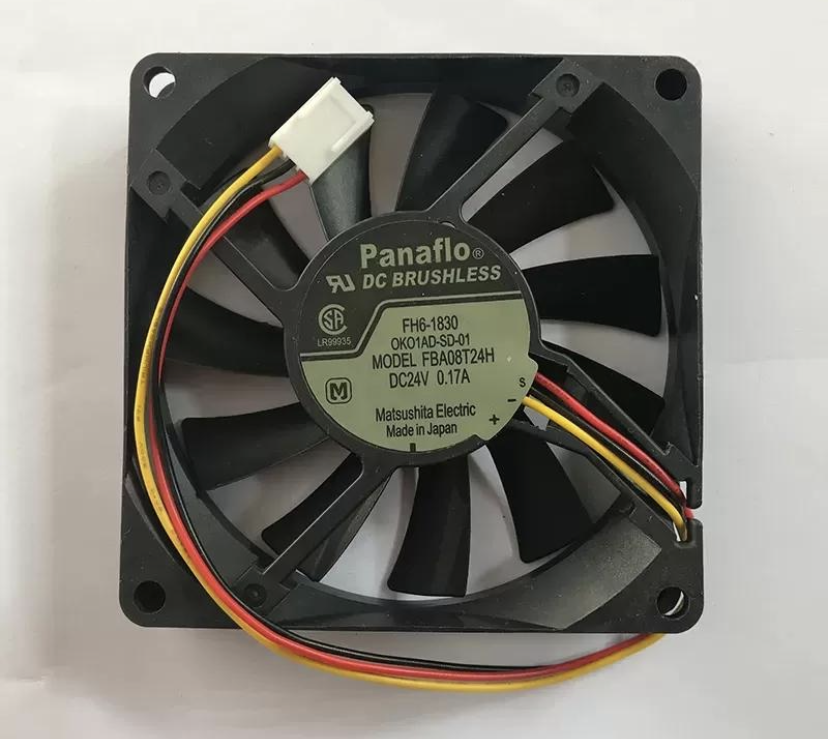

Ürün kayıtlarında FBA08T24H için iki kablolu sürümler bulunurken bazı satış ilanlarında üç kablolu varyantlar da gösterilmektedir. Bu nedenle yalnızca model adına güvenmek yerine mevcut fanın gerçek kablo sayısı, soketi, kablo sıralaması ve etiketi kontrol edilmelidir. Özellikle CNC sürücülerinde uyumsuz bağlantı, fanın doğru çalışmasını engelleyebilir.

Üretim Durumu ve Alternatif Ürün Seçimi

Üretici teknik kayıtlarında FBA08T24H modeli üretimi sonlandırılmış ürün olarak listelenmektedir. Bu nedenle yeni ürün tedarikinde stok durumu ve ürünün orijinalliği satıcıdan doğrulanmalıdır.

Alternatif bir fan seçilmesi gerekiyorsa 24V DC çalışma gerilimi, 80 × 80 × 15 mm ölçüler, hava akışı, statik basınç, gürültü seviyesi ve elektriksel bağlantılar karşılaştırılmalıdır. Fiziksel olarak benzer bir modelin doğrudan eşdeğer olduğu varsayılmamalıdır.

Sonuç

PANAFLO FBA08T24H, 24V DC çalışma gerilimine, 80 × 80 × 15 mm kompakt gövdeye ve yaklaşık 33,5 CFM maksimum hava debisine sahip endüstriyel bir soğutma fanıdır. CNC makineleri ve uyumlu elektronik ekipmanlarda hava dolaşımını desteklemek amacıyla tasarlanmıştır.

Doğru ürünün seçilmesi için mevcut fanın model kodu, elektriksel değerleri, kablo bağlantıları ve mekanik ölçüleri karşılaştırılmalıdır. Uygun montaj ve düzenli bakım, soğutma sisteminin güvenilir biçimde çalışmasına katkıda bulunur.
