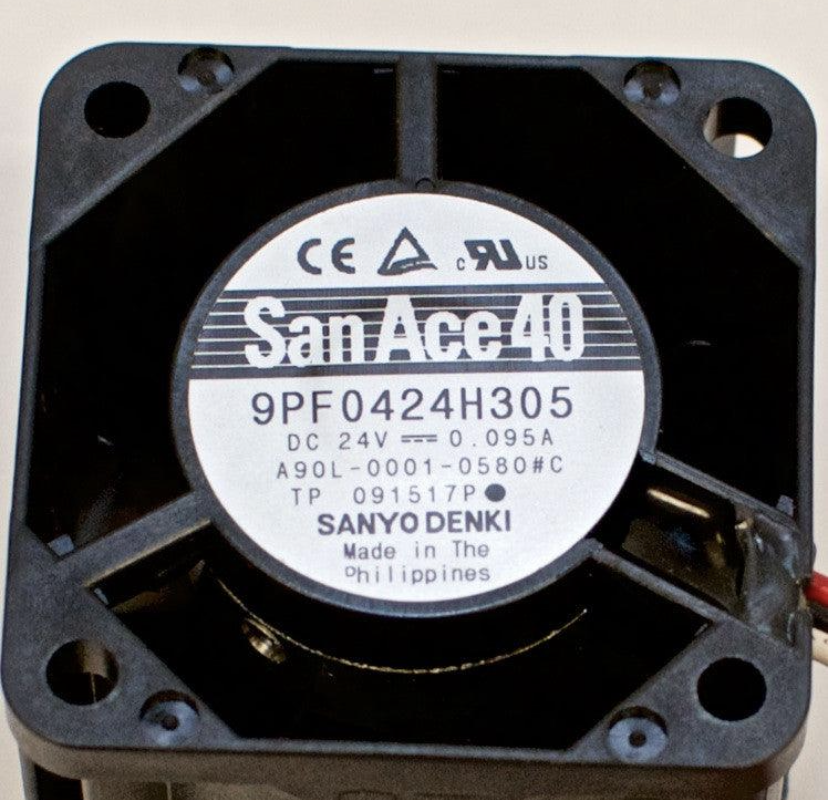

FANUC A90L-0001-0580#C (9PF0424H305) 24V CNC Sürücü Soğutma Fanı

FANUC A90L-0001-0580#B – San Ace 40 CNC Sürücü Soğutma Fanı (9PF0424H304)

FANUC A90L-0001-0580#B, CNC makinelerinde kullanılan servo amplifikatörleri ve güç modüllerinin soğutulması amacıyla tasarlanmış kompakt bir endüstriyel fan modelidir. Sanyo Denki San Ace 40 serisine ait 9PF0424H304 model koduyla tanımlanan bu ürün, FANUC CNC sistemlerinin dahili soğutma uygulamalarında kullanılır.

24V DC çalışma gerilimiyle çalışan fan, kompakt yapısı ve uygun hava akışı sayesinde elektronik bileşenlerin çalışma sırasında ürettiği ısının uzaklaştırılmasına yardımcı olur. Özellikle servo sürücü ve güç elektroniği modüllerinde doğru hava dolaşımının sağlanması, sistemin kararlı çalışması açısından önemlidir.

Ürün Özellikleri ve Avantajları

FANUC A90L-0001-0580#B, dar montaj alanlarına uygun 40 × 40 × 28 mm boyutlarıyla CNC sürücü sistemlerinde kullanılabilen bir soğutma çözümüdür. San Ace 40 serisinin aksiyel fan tasarımı, havanın fan ekseni boyunca hareket etmesini sağlayarak soğutma sisteminin hava dolaşımını destekler.

Endüstriyel otomasyon ortamlarında elektronik bileşenler uzun süreli çalışma sırasında ısı üretir. Fanın sağladığı hava akışı, sürücü içindeki sıcaklığın kontrol edilmesine ve soğutucu yüzeylerdeki ısının dağıtılmasına katkıda bulunur.

Uygun yedek fanın kullanılması, soğutma performansının korunmasına ve yetersiz hava dolaşımından kaynaklanabilecek sıcaklık sorunlarının azaltılmasına yardımcı olur.

Kullanım Alanları

FANUC A90L-0001-0580#B soğutma fanı, uyumlu donanım konfigürasyonlarında aşağıdaki sistemlerde kullanılabilir:

• FANUC Alpha i serisi servo amplifikatörler
• AiSV servo sürücü modülleri
• Uyumlu spindle sürücü sistemleri
• CNC güç kaynağı ve güç elektroniği modülleri
• Endüstriyel otomasyon kontrol üniteleri
• CNC makinelerinin dahili soğutma sistemleri

Ürünün belirli bir makine veya sürücüyle uyumluluğu, ilgili donanımın model numarası ve mevcut fanın bağlantı yapısı üzerinden doğrulanmalıdır.

Teknik Özellikler

• Marka: Sanyo Denki
• Seri: San Ace 40
• FANUC parça numarası: A90L-0001-0580#B
• Üretici model kodu: 9PF0424H304
• Ürün tipi: DC aksiyel soğutma fanı
• Çalışma gerilimi: 24V DC
• Nominal akım: Ürün varyantına göre 0,07–0,095 A
• Boyutlar: 40 × 40 × 28 mm
• Rulman yapısı: Bilyalı rulman
• Bağlantı: Uygun FANUC sistemlerinde kullanılan soketli kablo bağlantısı

Teknik değerler tedarikçi kayıtlarında farklılık gösterebildiğinden, özellikle akım değeri ve soket yapısı sipariş öncesinde mevcut fanla karşılaştırılmalıdır.

CNC Sürücülerinde Soğutmanın Önemi

Servo amplifikatörler ve güç modülleri, CNC makinelerinin hareket kontrolü sırasında ısı üretir. Yetersiz soğutma; sıcaklık alarmlarına, sistemin koruma amacıyla durmasına ve elektronik bileşenlerin çalışma koşullarının olumsuz etkilenmesine neden olabilir.

FANUC A90L-0001-0580#B, uyumlu sistemlerde hava dolaşımını destekleyerek bu risklerin azaltılmasına katkı sağlar. Fanın düzenli kontrol edilmesi, hava girişlerinin temiz tutulması ve performansını kaybeden fanların doğru modelle değiştirilmesi, önleyici bakım çalışmalarının önemli bir parçasıdır.

Yedek Parça Değişimi ve Uyumluluk

Fan değişimi sırasında FANUC A90L-0001-0580#B ve Sanyo Denki 9PF0424H304 kodları birlikte kontrol edilmelidir. Aynı ölçülere sahip farklı fanlar, elektriksel değerler veya bağlantı düzeni açısından farklılık gösterebilir.

Montaj öncesinde çalışma gerilimi, fiziksel ölçüler, soket sayısı, pin dizilimi ve hava akış yönü doğrulanmalıdır. Bakım işlemi sırasında makinenin enerjisi güvenli şekilde kesilmeli ve üreticinin bakım prosedürlerine uyulmalıdır.

Sonuç

FANUC A90L-0001-0580#B (9PF0424H304), uyumlu CNC servo sürücüleri ve güç modüllerinde soğutma amacıyla kullanılan kompakt bir San Ace 40 endüstriyel fan modelidir. 24V DC çalışma gerilimi ve 40 × 40 × 28 mm boyutlarıyla ilgili FANUC sistemlerinde yedek parça olarak değerlendirilebilir.

Doğru fanın seçilmesi ve düzenli bakım yapılması, sürücülerin soğutma performansının korunmasına, sıcaklık kaynaklı sorunların azaltılmasına ve CNC makinelerinin üretim sürekliliğinin desteklenmesine yardımcı olur.
