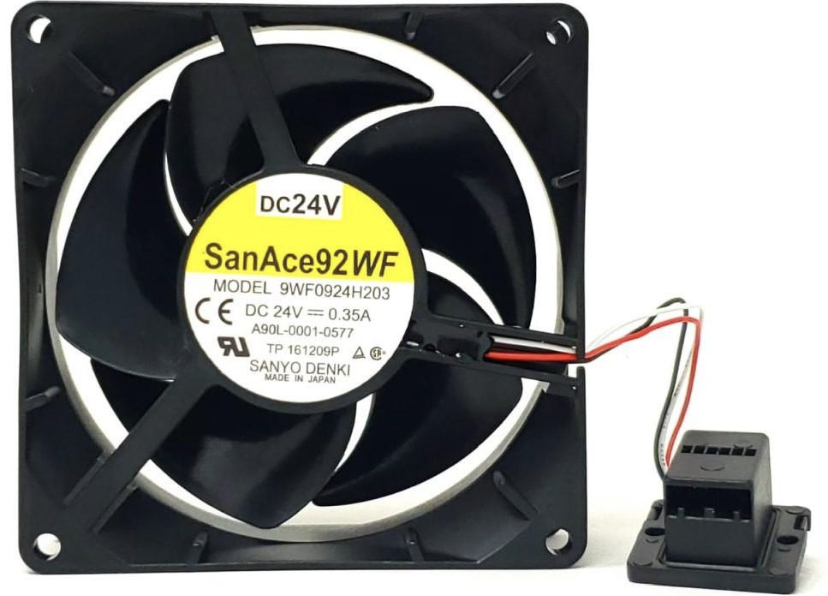

FANUC A90L-0001-0577 (9WF0924H203) 24V DC CNC Sürücü Soğutma Fanı

FANUC A90L-0001-0577 (9WF0924H203) CNC Sürücü Soğutma Fanı

FANUC A90L-0001-0577 (9WF0924H203), CNC makinelerinde kullanılan servo sürücüleri ve güç elektroniği modüllerinin soğutulmasına yardımcı olan endüstriyel bir fan modelidir. Sanyo Denki tarafından üretilen San Ace 92 serisine ait bu fan, elektronik bileşenlerin çalışma sırasında oluşturduğu ısının uzaklaştırılmasını destekler. CNC tezgâhlarının yoğun üretim koşullarında soğutma sisteminin düzgün çalışması, ekipman güvenilirliğinin korunması ve plansız duruş riskinin azaltılması açısından önemlidir.

Ürün Özellikleri

FANUC A90L-0001-0577, 24 V DC çalışma gerilimine sahip, eksenel hava akışı sağlayan bir soğutma fanıdır. Yaklaşık 92 × 92 × 32 mm boyutlarındaki kompakt gövdesi, uyumlu sürücü modüllerine ve soğutma bölmelerine montaj için tasarlanmıştır.

Ürün, Sanyo Denki 9WF0924H203 model numarasıyla tanımlanır. Yaygın olarak listelenen elektriksel değerleri 24 V DC çalışma gerilimi ve 0,35 A nominal akımdır. Üç kablolu bağlantı yapısı, uyumlu ekipmanlarda fanın beslenmesini ve devir bilgisinin izlenmesini destekleyebilir. Bağlantı pinlerinin işlevleri, takılacağı sistemin dokümantasyonu üzerinden doğrulanmalıdır.

CNC Servo Sürücülerinde Kullanım

FANUC A90L-0001-0577, uyumlu FANUC servo amplifikatörleri, spindle sürücüleri ve güç modüllerinin soğutma uygulamalarında kullanılır. Fanın oluşturduğu hava akışı, elektronik bileşenlerin ve soğutucu yüzeylerin çevresindeki sıcak havanın uzaklaştırılmasına yardımcı olur.

Sürücü sistemlerinde yeterli hava dolaşımının sağlanması, sıcaklığın kontrol altında tutulmasına ve elektronik bileşenlerin uygun çalışma koşullarının korunmasına katkıda bulunur. Ancak her FANUC sürücü modeli aynı fanı kullanmadığından, montaj öncesinde ekipmanın tam model numarası kontrol edilmelidir.

Soğutma Performansı ve Çalışma Güvenilirliği

9WF0924H203 modeli için yayımlanan ürün kayıtlarında yaklaşık 6.500 dev/dak dönüş hızı, 86,5 CFM hava debisi ve 56 dB(A) ses seviyesi belirtilmektedir. Bu değerler üretici veya satıcı kayıtlarına dayalı nominal değerlerdir; gerçek performans montaj koşullarına, hava direncine ve çalışma ortamına göre değişebilir.

Fan, sürücü içerisindeki sıcak havanın uzaklaştırılmasına yardımcı olarak aşırı ısınma riskinin azaltılmasını destekler. Hava akışının yetersiz kalması veya fanın tamamen durması, ekipmanın sıcaklığını artırabilir ve bazı sistemlerde sıcaklık uyarılarına ya da koruma amaçlı duruşlara neden olabilir.

Bu nedenle fanın düzenli olarak kontrol edilmesi, hava girişlerinin temiz tutulması ve anormal ses, titreşim veya devir kaybı gibi belirtilerin takip edilmesi önerilir.

Arızalı Fanın Değiştirilmesi

Fan dönmüyorsa, normalden fazla ses çıkarıyorsa veya yeterli hava akışı sağlayamıyorsa değiştirilmesi gerekebilir. Uygun yedek fanın kullanılması, sürücü modülünün soğutma işlevinin yeniden sağlanmasına yardımcı olur.

Değişim sırasında yalnızca fanın dış ölçülerine bakmak yeterli değildir. Çalışma gerilimi, akım değeri, soket biçimi, kablo sıralaması, hava akış yönü ve devir izleme bağlantısı da karşılaştırılmalıdır.

Yedek Parça Uyumluluğu

FANUC A90L-0001-0577 parça numarası, piyasada Sanyo Denki 9WF0924H203 ve NMB-MAT 3612VL-S5W-B79 modelleriyle ilişkilendirilmektedir. Bununla birlikte, bu modellerin her kurulumda doğrudan birbirinin yerine kullanılabileceği varsayılmamalıdır.

Satın alma öncesinde aşağıdaki özelliklerin mevcut fanla eşleştiği doğrulanmalıdır:

• FANUC parça numarası: A90L-0001-0577
• Sanyo Denki model numarası: 9WF0924H203
• Çalışma gerilimi: 24 V DC
• Nominal akım: 0,35 A
• Boyutlar: yaklaşık 92 × 92 × 32 mm
• Bağlantı: 3 kablolu yapı
• Soket, pin dizilimi, hava akış yönü ve montaj uyumluluğu

Fan değişimi sırasında ekipmanın enerjisi güvenli şekilde kesilmeli ve üreticinin bakım talimatlarına uyulmalıdır.

Sonuç

FANUC A90L-0001-0577 (9WF0924H203) CNC Sürücü Soğutma Fanı, uyumlu endüstriyel otomasyon sistemlerinde etkili hava dolaşımını destekleyen önemli bir yedek parçadır. Doğru fanın seçilmesi, soğutma kanallarının temiz tutulması ve düzenli bakım yapılması, sürücülerin güvenilir çalışmasına ve aşırı ısınmaya bağlı arıza risklerinin azaltılmasına katkı sağlar.
