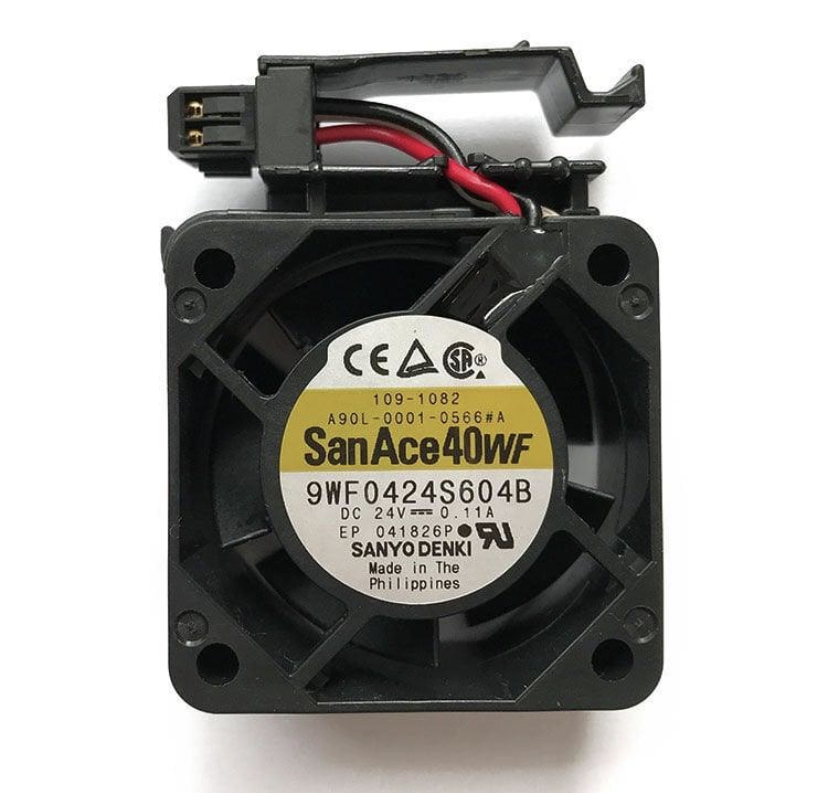

FANUC A90L-0001-0566#A (9WF0424S604B) 24V CNC Kontrol Ünitesi Soğutma Fanı

FANUC A90L-0001-0566#A (9WF0424S604B) CNC Kontrol Ünitesi Soğutma Fanı

FANUC A90L-0001-0566#A, CNC makinelerinde kullanılan kontrol üniteleri ve elektronik sürücü sistemlerinin soğutulması amacıyla tasarlanmış kompakt bir endüstriyel fan modelidir. Sanyo Denki tarafından üretilen San Ace serisine ait 9WF0424S604B model koduyla tanımlanan bu ürün, CNC sistemlerinin dahili soğutma uygulamalarında kullanılan yedek parçalardan biridir.

24V DC çalışma gerilimine sahip fan, kontrol ünitesi içerisinde hava dolaşımını destekleyerek elektronik bileşenlerin çalışma sırasında ürettiği ısının uzaklaştırılmasına yardımcı olur. Kompakt tasarımı sayesinde dar montaj alanlarına uyum sağlar ve uygun FANUC sistemlerinde mevcut soğutma fanının yerine kullanılabilir.

Ürün Özellikleri ve Avantajları

FANUC A90L-0001-0566#A soğutma fanı, CNC kontrol ünitelerinin ve elektronik modüllerin çalışma sıcaklığının kontrol edilmesine katkıda bulunur. Aksiyel fan yapısı, havanın fan ekseni boyunca hareket etmesini sağlayarak elektronik bileşenler ve soğutucu yüzeyler çevresinde hava akışı oluşturur.

Sanyo Denki San Ace serisi, endüstriyel soğutma uygulamalarında kullanılan fan çözümlerini kapsar. Bu modelin kompakt ölçüleri, özel soketli bağlantısı ve 24V DC çalışma gerilimi, uygun CNC sistemlerinde bakım ve yedek parça değişimi açısından avantaj sağlar.

Fan performansının korunması, elektronik bileşenlerin aşırı ısınma riskinin azaltılmasına ve CNC sistemlerinin kararlı çalışmasının desteklenmesine yardımcı olur.

Kullanım Alanları

FANUC A90L-0001-0566#A, uyumlu donanım konfigürasyonlarında aşağıdaki uygulamalarda kullanılabilir:

• FANUC CNC kontrol üniteleri
• Servo sürücü ve amplifikatör sistemleri
• Endüstriyel otomasyon ekipmanları
• Elektronik kontrol kartlarının soğutma bölümleri
• CNC makinelerinin dahili hava dolaşım sistemleri
• Uygun güç elektroniği ve kontrol modülleri

Kesin uyumluluk için fanın kullanılacağı ünitenin parça numarası ve mevcut fanın bağlantı yapısı kontrol edilmelidir.

Teknik Özellikler

• Marka: Sanyo Denki
• Ürün serisi: San Ace 40WF
• FANUC parça numarası: A90L-0001-0566#A
• Üretici model kodu: 9WF0424S604B
• Ürün tipi: DC aksiyel soğutma fanı
• Çalışma gerilimi: 24V DC
• Nominal akım: Yaklaşık 0,11 A
• Boyutlar: 40 × 40 × 20 mm
• Bağlantı: Özel soketli kablo bağlantısı
• Kullanım amacı: CNC kontrol ünitesi ve elektronik bileşenlerin soğutulması

Teknik değerler ürün koduyla eşleştirilen tedarikçi kayıtlarına dayanmaktadır. Bağlantı ve elektriksel özellikler, mevcut fanın etiketi ve üretici dokümanıyla karşılaştırılmalıdır.

CNC Makinelerinde Soğutmanın Önemi

CNC kontrol üniteleri ve sürücü modülleri, çalışma sırasında ısı üreten elektronik bileşenler içerir. Yetersiz hava dolaşımı veya fan arızası, sıcaklığın yükselmesine ve sistemin çalışma güvenilirliğinin olumsuz etkilenmesine neden olabilir.

FANUC A90L-0001-0566#A, hava akışını destekleyerek kontrol ünitesindeki ısının uzaklaştırılmasına katkıda bulunur. Fanın düzenli olarak kontrol edilmesi, hava kanallarının temiz tutulması ve arızalı fanların uygun yedek parçayla değiştirilmesi, önleyici bakım çalışmalarının önemli bir parçasıdır.

Yedek Parça Değişimi ve Uyumluluk

Fan değişimi sırasında FANUC A90L-0001-0566#A parça numarası ve Sanyo Denki 9WF0424S604B model kodu birlikte kontrol edilmelidir. Aynı ölçülere sahip farklı fanlar, akım değerleri, hava debisi veya soket yapısı bakımından farklılık gösterebilir.

Montaj öncesinde aşağıdaki noktaların doğrulanması önerilir:

• Çalışma geriliminin 24V DC olması
• Fanın 40 × 40 × 20 mm ölçülerine uygunluğu
• Soket ve pin diziliminin mevcut bağlantıyla eşleşmesi
• Hava akış yönünün doğru olması
• Kullanılacağı CNC ünitesiyle parça numarası uyumluluğu

Bakım sırasında cihazın enerjisi güvenli şekilde kesilmeli ve üreticinin bakım prosedürlerine uyulmalıdır.

Sonuç

FANUC A90L-0001-0566#A (9WF0424S604B), CNC kontrol üniteleri ve uyumlu elektronik sürücü sistemlerinde soğutma amacıyla kullanılan kompakt bir endüstriyel fan modelidir. 24V DC çalışma gerilimi ve 40 × 40 × 20 mm ölçüleriyle uygun FANUC ekipmanlarında yedek parça olarak değerlendirilebilir.

Doğru fanın seçilmesi ve düzenli bakım yapılması, elektronik bileşenlerin soğutma performansının korunmasına, sıcaklık kaynaklı sorunların azaltılmasına ve CNC makinelerinin üretim sürekliliğinin desteklenmesine yardımcı olur.
