FANUC A90L-0001-0529/135 CNC Servo Sürücü Soğutma Fanı

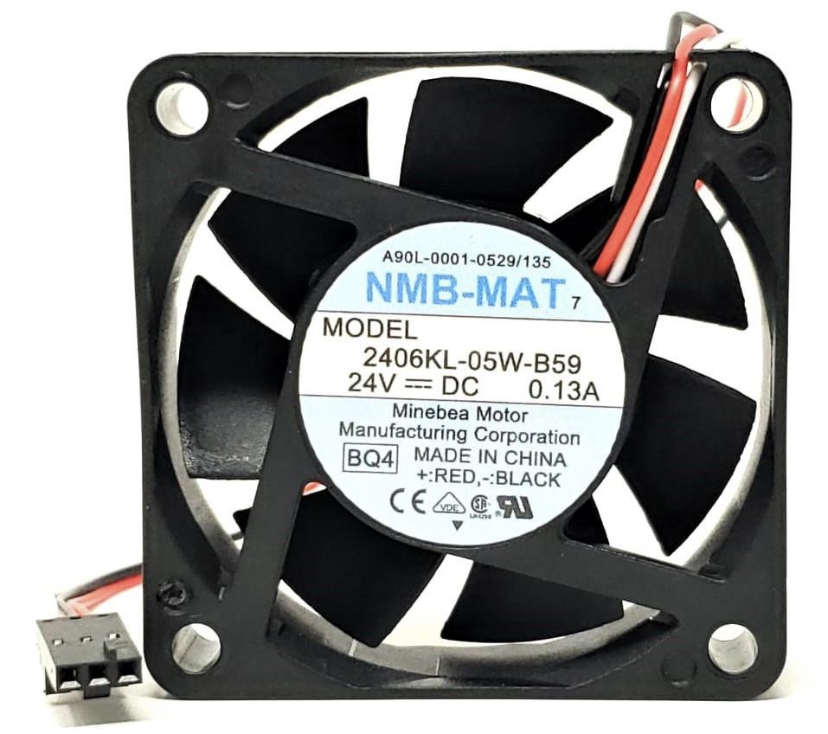

FANUC A90L-0001-0529/135 – NMB-MAT 2406KL-05W-B59 CNC Soğutma Fanı

Ürün Açıklaması

FANUC A90L-0001-0529/135, CNC kontrol sistemlerinde ve uyumlu endüstriyel elektronik ünitelerde kullanılan, soğutma amacıyla tasarlanmış bir DC fanıdır. NMB-MAT üretimi 2406KL-05W-B59 model numarasıyla tanımlanan bu fan, ekipman içerisinde hava dolaşımını sağlayarak elektronik bileşenlerin çalışma sırasında oluşturduğu ısının uzaklaştırılmasına yardımcı olur.

CNC makinelerinde kontrol kartları, işlemci birimleri ve sürücü elektroniği, üretim boyunca belirli bir sıcaklık aralığında çalışmalıdır. Yetersiz soğutma, sıcaklık artışına ve bazı durumlarda sistem uyarılarına ya da koruma amaçlı duruşlara neden olabilir. FANUC A90L-0001-0529/135, uyumlu sistemlerde soğutma performansının korunmasına katkıda bulunan önemli bir yedek parçadır.

Ürün Özellikleri

• FANUC parça kodu: A90L-0001-0529/135
• Üretici: NMB-MAT
• Model numarası: 2406KL-05W-B59
• Ürün türü: DC eksenel soğutma fanı
• Çalışma gerilimi: 24V DC
• Akım değeri: 0,13 A
• Boyutlar: 60 × 60 × 15 mm
• Bağlantı: Üç pinli soketli bağlantı
• Hava akışı: Ürün kataloglarında yaklaşık 18,3 CFM
• Rulman tipi: Bilyalı rulman
• Kullanım amacı: CNC kontrol ve sürücü sistemlerinin soğutulması

Bu özellikler, ilgili model için yayımlanan ürün kataloglarına dayanmaktadır. Üretim revizyonuna göre bağlantı ve bazı elektriksel değerlerde farklılık bulunabileceğinden mevcut fanın etiketi kontrol edilmelidir.

Kullanım Alanları

FANUC A90L-0001-0529/135 soğutma fanı, uyumlu donanımlarda aşağıdaki uygulamalarda kullanılabilir:

• FANUC CNC kontrol üniteleri
• FANUC 30i, 31i ve 32i gibi uygun kontrol sistemi yapılandırmaları
• Servo amplifikatörler ve sürücü modülleri
• CNC torna ve freze makineleri
• Endüstriyel otomasyon sistemleri
• Elektronik kontrol kartlarının bulunduğu soğutma bölümleri

Uyumluluk, yalnızca ürünün ölçülerine göre belirlenmemelidir. Bazı FANUC kontrol sistemleri benzer fanlar kullansa da kontrol ünitesinin yapısı, bağlantı soketi ve kablo düzeni farklı olabilir.

Soğutma Fanının CNC Sistemlerindeki Önemi

CNC makinelerinde elektronik kontrol ve sürücü bileşenleri sürekli çalışırken ısı üretir. Fan, ekipman içerisindeki havayı hareket ettirerek bu ısının uzaklaştırılmasına yardımcı olur. Uygun hava dolaşımı, elektronik bileşenlerin çalışma koşullarının korunması ve aşırı sıcaklık riskinin azaltılması açısından önemlidir.

A90L-0001-0529/135, uyumlu kontrol ünitelerinde tasarlanan soğutma akışını destekler. Fanın düzenli olarak kontrol edilmesi ve hava girişlerinin temiz tutulması, özellikle uzun süre çalışan makinelerde bakım kalitesini artırır.

Fan Arızasının Belirtileri

Soğutma fanları zaman içerisinde toz birikmesi, mekanik aşınma veya elektrik bağlantısı sorunları nedeniyle performans kaybedebilir. Olası belirtiler şunlardır:

• Fanın hiç dönmemesi veya aralıklı çalışması
• Normalden fazla ses ya da titreşim oluşması
• Hava akışının azalması
• Kontrol ünitesinde olağan dışı sıcaklık artışı
• Soğutma sistemiyle ilişkili uyarılar
• Aşırı sıcaklığa bağlı koruma amaçlı duruşlar

Bu belirtiler doğrudan fan arızasını kanıtlamaz. Güç beslemesi, bağlantı kabloları, hava kanalları ve diğer soğutma bileşenleri de kontrol edilmelidir.

Montaj ve Değişim Önerileri

Fan değişimi öncesinde CNC makinesi ve ilgili elektronik ekipman güvenli şekilde enerjisiz bırakılmalıdır. Eski fan sökülürken soket yapısı, kablo yönü ve hava akış yönü not edilmelidir.

Yeni fanın montajından önce şu noktalar kontrol edilmelidir:

• FANUC parça kodunun A90L-0001-0529/135 ile eşleşmesi
• Model numarasının 2406KL-05W-B59 olması
• Çalışma geriliminin 24V DC olması
• Ölçülerin 60 × 60 × 15 mm olması
• Üç pinli soketin ve pin diziliminin uygunluğu
• Kablo uzunluğunun ve hava akış yönünün mevcut sisteme uyumu

Montaj sırasında fanın sabitlenmesi, kabloların hareketli parçalara temas etmemesi ve hava giriş-çıkış alanlarının açık kalması gerekir. Değişim sonrasında fanın düzgün çalıştığı kontrol edilmelidir. Bakım işlemleri uygun güvenlik prosedürlerine göre yetkili personel tarafından yapılmalıdır.

Yedek Parça Seçiminde Dikkat Edilmesi Gerekenler

FANUC A90L-0001-0529 ailesinde farklı model ve bağlantı revizyonları bulunabilir. NMB-MAT 2406KL-05W-B59 modeli, 2406VL serisi gibi benzer ölçülere sahip fanlarla karıştırılmamalıdır; elektriksel değerleri ve hava akışı farklı olabilir.

Ayrıca A90L-0001-0529/135 ile A90L-0001-0506/135 kodları bazı tedarikçi kayıtlarında birlikte listelense de bu durum her uygulamada doğrudan değiştirilebilir olduklarını garanti etmez. Sipariş öncesinde tam FANUC kodu, fan etiketi, soket ve kablo yapısı karşılaştırılmalıdır.

Sonuç

FANUC A90L-0001-0529/135 NMB-MAT 2406KL-05W-B59 soğutma fanı, uyumlu CNC kontrol ve elektronik sürücü sistemlerinde hava dolaşımını destekleyen kompakt bir endüstriyel yedek parçadır. 24V DC çalışma gerilimi ve 60 × 60 × 15 mm ölçüleriyle tanımlanan bu model, doğru parça ve bağlantı eşleşmesi sağlandığında bakım ve fan değişim işlemlerinde kullanılabilir.

CNC sistemlerinin güvenilir çalışmasını desteklemek için fanın düzenli kontrol edilmesi, hava kanallarının temiz tutulması ve arızalı parçaların doğru modelle değiştirilmesi önerilir.
