SANYO DENKI San Ace 60WF – FANUC A90L-0001-0511 Soğutma Fanı

FANUC A90L-0001-0511 – SANYO DENKI San Ace 60WF 9WF0624H7D03 Soğutma Fanı

Ürün Hakkında

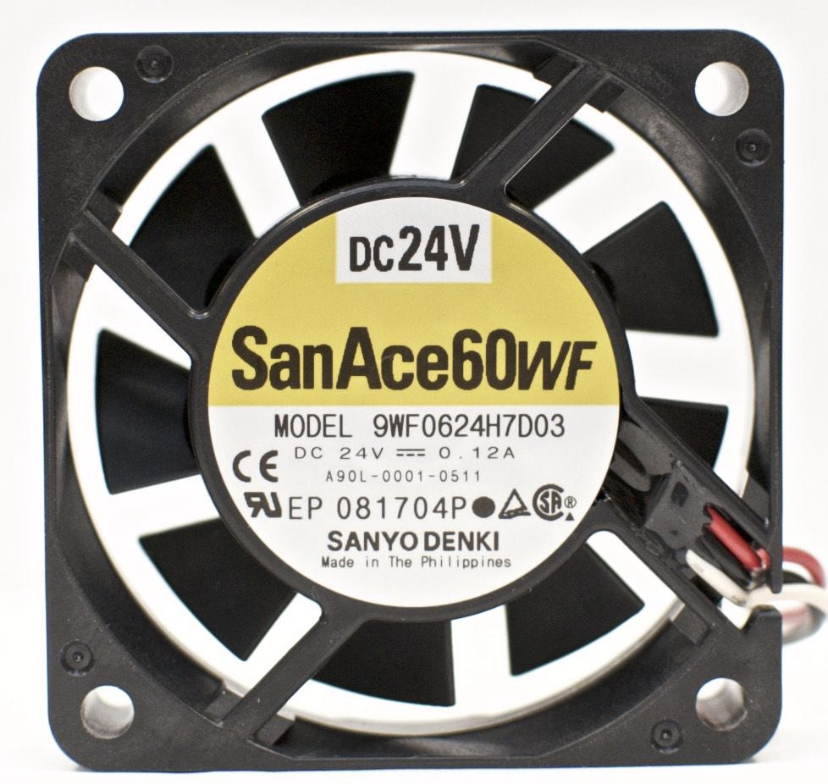

SANYO DENKI San Ace 60WF 9WF0624H7D03, FANUC CNC tezgâhlarında kullanılan servo amplifikatörleri, güç modülleri ve elektronik sürücü sistemlerinin soğutulmasına yardımcı olan endüstriyel bir DC fandır. FANUC A90L-0001-0511 parça numarasıyla bilinen bu model, kompakt gövdesi ve 24V DC çalışma gerilimiyle uyumlu endüstriyel soğutma uygulamalarında kullanılır.

CNC makinelerinde servo ve güç elektroniği bileşenleri çalışırken ısı üretir. Bu ısının etkili biçimde uzaklaştırılması, elektronik bileşenlerin uygun çalışma sıcaklığında tutulmasına ve sistemin kararlı çalışmasının desteklenmesine yardımcı olur. San Ace 60WF fanı, uyumlu ekipmanlarda hava dolaşımını sağlayarak soğutma sisteminin görevini yerine getirmesine katkıda bulunur.

Ürün Özellikleri

• Marka: SANYO DENKI
• Ürün serisi: San Ace 60WF
• Üretici model numarası: 9WF0624H7D03
• FANUC parça numarası: A90L-0001-0511
• Ürün tipi: DC aksiyel soğutma fanı
• Çalışma gerilimi: 24V DC
• Nominal akım: 0,12 A
• Güç tüketimi: Yaklaşık 2,88 W
• Boyutlar: 60 × 60 × 15 mm
• Bağlantı: 3 pinli, üç kablolu bağlantı
• Kullanım alanı: CNC servo amplifikatörleri, güç modülleri ve uyumlu endüstriyel elektronik sistemler

Fan hızına ve hava debisine ilişkin değerler ürün varyantına ve kullanılan kaynağa göre değişebildiğinden, sipariş öncesinde mevcut fanın etiketi ile üretici veri sayfasının karşılaştırılması önerilir.

FANUC CNC Sistemlerinde Kullanımı

FANUC servo amplifikatörleri ve güç modülleri, CNC tezgâhının motor hareketlerini ve güç yönetimini kontrol eden önemli bileşenlerdir. Çalışma sırasında ortaya çıkan ısı uygun biçimde uzaklaştırılmazsa ekipman sıcaklığı yükselebilir ve sistemin çalışma koşulları olumsuz etkilenebilir.

A90L-0001-0511 soğutma fanı, uyumlu modüllerde hava dolaşımı sağlayarak elektronik bileşenlerin çevresinde biriken sıcak havanın uzaklaştırılmasına yardımcı olur. Özellikle düzenli soğutmanın gerekli olduğu endüstriyel otomasyon sistemlerinde, fanın doğru çalışması ekipman bakımının önemli bir parçasıdır.

Bu model, uygunluğu doğrulandığında aşağıdaki uygulamalarda kullanılabilir:

• FANUC servo amplifikatörleri
• FANUC Alpha i serisiyle uyumlu PSM, SPM ve SVM modülleri
• CNC sürücü ve güç elektroniği sistemleri
• Endüstriyel kontrol ve otomasyon ekipmanları

Kesin uyumluluk için makinenin ve sürücünün tam modeli kontrol edilmelidir.

Kompakt Tasarım ve Soğutma Performansı

60 × 60 × 15 mm boyutlarındaki ince gövde, fanın sınırlı montaj alanına sahip sürücü modüllerinde kullanılmasına olanak tanır. Kompakt tasarım, uygun fan yuvasına montaj yapılmasını kolaylaştırırken sistem içerisindeki hava dolaşımını destekler.

Soğutma performansı yalnızca fanın boyutlarına bağlı değildir. Hava debisi, statik basınç, montaj yönü, hava kanallarının yapısı ve ortamda biriken toz da performansı etkiler. Bu nedenle fan değişiminde mevcut parçayla aynı ölçüleri taşıyan herhangi bir modelin doğrudan eşdeğer olduğu varsayılmamalıdır.

Üç Kablolu Bağlantı Yapısı

SANYO DENKI 9WF0624H7D03, üç kablolu bağlantı yapısıyla listelenmektedir. Bu tip fanlarda kablolardan biri besleme, diğeri toprak bağlantısı için kullanılırken üçüncü kablo dönüş hızı izleme sinyali taşıyabilir. Ancak bağlantı işlevleri, ürünün tam varyantına göre doğrulanmalıdır.

Değişim sırasında şu noktalar kontrol edilmelidir:

• Soket tipi ve pin sayısı
• Kablo sıralaması ve bağlantı işlevleri
• 24V DC besleme gereksinimi
• Fanın hava akış yönü
• Montaj noktaları ve gövde ölçüleri

Yanlış bağlantı, fanın çalışmamasına veya sürücü sistemindeki izleme işlevlerinin doğru çalışmamasına neden olabilir. Bu nedenle kablo renklerine bakılarak bağlantı yapılmamalı, mevcut ürünün bağlantı şeması esas alınmalıdır.

Bakım ve Arıza Belirtileri

Soğutma fanları uzun süreli kullanımda toz birikmesi, mekanik aşınma veya elektriksel bağlantı sorunları nedeniyle performans kaybı yaşayabilir. Fanın düzgün çalışması, CNC sürücülerinin soğutma gereksiniminin karşılanması açısından önemlidir.

Kontrol edilmesi gereken başlıca belirtiler şunlardır:

• Fanın hiç çalışmaması veya düzensiz dönmesi
• Normalden fazla ses ya da titreşim oluşması
• Fan kanatlarında ve hava girişlerinde yoğun toz birikmesi
• Sürücü veya güç modülünde sıcaklık uyarılarının görülmesi
• Soğutma performansında düşüş yaşanması

Periyodik bakım sırasında fanın dönüş durumu, hava girişleri, kablo bağlantıları ve besleme gerilimi kontrol edilmelidir. Elektriksel kontroller, ekipman güvenli biçimde enerjisiz bırakıldıktan sonra uygun prosedürlerle yapılmalıdır.

Yedek Parça Seçiminde Dikkat Edilmesi Gerekenler

FANUC A90L-0001-0511 parça numarasıyla fan satın alırken hem FANUC kodu hem de üretici model numarası karşılaştırılmalıdır. Bu parça numarası bazı kataloglarda farklı üreticilerin uyumlu alternatifleriyle birlikte listelenebilir. Ancak alternatif ürünlerin elektriksel değerleri, hava akışı ve bağlantı yapısı birebir aynı olmayabilir.

Doğru seçim için aşağıdaki bilgiler doğrulanmalıdır:

1. Mevcut fanın model numarası ve etiketi
2. 24V DC çalışma gerilimi ve nominal akım
3. 60 × 60 × 15 mm gövde ölçüleri
4. Soket ve pin bağlantıları
5. Kullanılacağı FANUC sürücü veya amplifikatörün modeli

Bu kontroller, uyumsuz parça seçimi riskini azaltmaya ve soğutma sisteminin uygun şekilde çalışmasını desteklemeye yardımcı olur.

Sonuç

SANYO DENKI San Ace 60WF 9WF0624H7D03, FANUC A90L-0001-0511 parça numarasıyla ilişkilendirilen, 24V DC çalışma gerilimine ve 60 × 60 × 15 mm boyutlara sahip kompakt bir endüstriyel soğutma fanıdır. Uyumlu CNC servo amplifikatörleri ve güç modüllerinde hava dolaşımını destekleyerek elektronik bileşenlerde oluşan ısının uzaklaştırılmasına yardımcı olur.

Doğru modelin seçilmesi, bağlantıların kontrol edilmesi ve düzenli bakım uygulanması, CNC ekipmanlarının soğutma performansının korunmasına katkıda bulunur.
