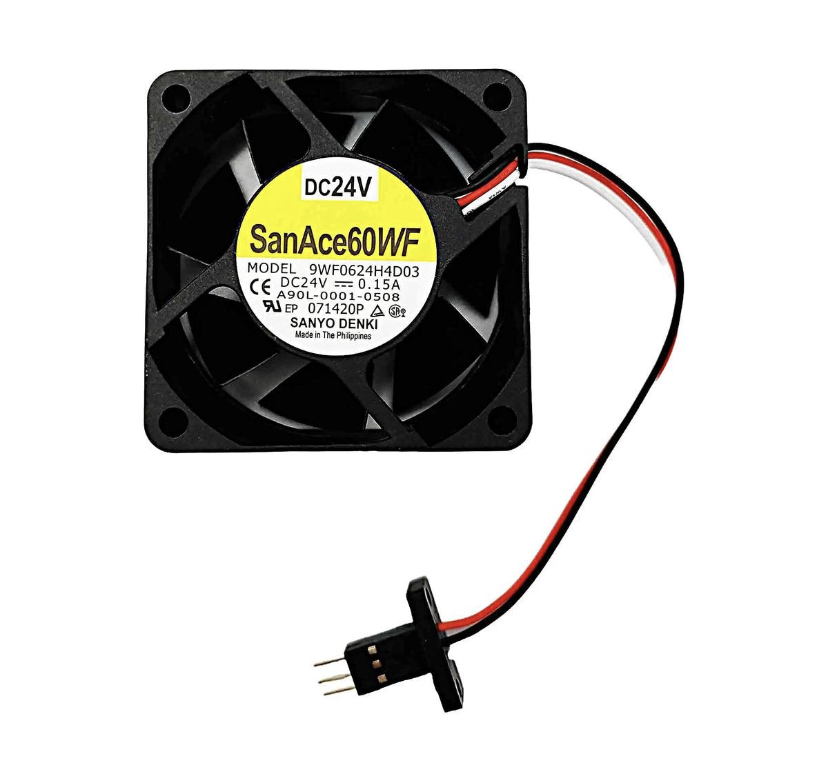

SANYO DENKI San Ace 60WF – A90L-0001-0508 Soğutma Fanı

FANUC A90L-0001-0508 – SANYO DENKI San Ace 60WF 9WF0624H4D03 Soğutma Fanı

Ürün Hakkında

FANUC A90L-0001-0508, SANYO DENKI San Ace 60WF serisindeki 9WF0624H4D03 model numarasıyla ilişkilendirilen endüstriyel soğutma fanıdır. CNC tezgâhlarında kullanılan servo amplifikatörler, spindle sürücüleri ve güç modülleri gibi elektronik ekipmanların soğutulmasına yardımcı olmak amacıyla kullanılır.

CNC makinelerinde elektronik bileşenler çalışırken ısı üretir. Bu ısının uygun şekilde uzaklaştırılması, sistemin çalışma kararlılığının korunması ve aşırı sıcaklığa bağlı sorunların azaltılması açısından önemlidir. SANYO DENKI 9WF0624H4D03, uyumlu FANUC sistemlerinde hava dolaşımı sağlayarak soğutma sürecini destekler.

Ürün Özellikleri

• Marka: SANYO DENKI
• Seri: San Ace 60WF
• FANUC parça numarası: A90L-0001-0508
• Üretici model numarası: 9WF0624H4D03
• Ürün tipi: DC aksiyel soğutma fanı
• Çalışma gerilimi: 24V DC
• Nominal akım: 0,15 A
• Güç tüketimi: Yaklaşık 3,6 W
• Boyutlar: 60 × 60 × 25 mm
• Bağlantı: 3 kablolu bağlantı
• Hava debisi: Yaklaşık 23,6 CFM
• Dönüş hızı: Yaklaşık 6500 dev/dakika
• Rulman tipi: Bilyalı rulman

Ürün özellikleri, 9WF0624H4D03 modeline ait ürün kayıtlarına dayanmaktadır. Sipariş öncesinde mevcut fanın etiketi, soket tipi ve bağlantı yapısı karşılaştırılmalıdır.

FANUC CNC Sürücülerinde Kullanımı

FANUC CNC sistemlerinde servo amplifikatörler ve güç modülleri, makinenin hassas hareket kontrolünü sağlamak için çalışırken ısı üretir. Yeterli soğutma sağlanmadığında elektronik bileşenlerin sıcaklığı yükselebilir ve ekipmanın çalışma koşulları olumsuz etkilenebilir.

A90L-0001-0508 soğutma fanı, uyumlu sistemlerde hava akışını destekleyerek elektronik bileşenlerin çevresindeki sıcak havanın uzaklaştırılmasına yardımcı olur. Uygulamaya bağlı olarak aşağıdaki ekipmanlarda kullanılabilir:

• FANUC servo amplifikatörleri
• Spindle sürücüleri ve güç modülleri
• CNC kontrol ekipmanları
• Endüstriyel otomasyon sistemleri
• Uygun fan yuvasına sahip elektronik kontrol üniteleri

Belirli bir makine veya sürücüyle uyumluluk, ekipmanın tam model numarası ve üretici parça bilgileri üzerinden doğrulanmalıdır.

Kompakt Tasarım ve Soğutma Performansı

60 × 60 × 25 mm ölçülerindeki gövdesi, sınırlı montaj alanına sahip sürücü ve elektronik modüllerde kullanım için uygun bir tasarım sunar. Aksiyel fan yapısı sayesinde hava, fan kanatlarının oluşturduğu basınç farkıyla sistem içerisinden geçirilir.

Yaklaşık 23,6 CFM hava debisi, fanın uygun koşullarda sağlayabildiği hava miktarını ifade eder. Gerçek hava akışı; hava kanallarının yapısı, filtreler, montaj yönü ve sistem içindeki hava direnci gibi etkenlere bağlı olarak değişebilir.

Fan seçimi yapılırken yalnızca dış ölçülerin değil, hava debisinin ve statik basıncın da mevcut sistemin gereksinimlerine uygun olması önemlidir.

Üç Kablolu Bağlantı Yapısı

Bu model, üç kablolu bağlantı yapısıyla listelenmektedir. Üçüncü kablo, uygulamaya göre fanın dönüş hızını izlemek için kullanılan bir geri bildirim sinyali taşıyabilir. Ancak kablo işlevleri ve soket dizilimi, ürünün tam varyantına göre doğrulanmalıdır.

Fan değişimi sırasında aşağıdaki noktalar kontrol edilmelidir:

• Soketin fiziksel biçimi ve pin sayısı
• Kablo sıralaması ve bağlantı işlevleri
• Besleme gerilimi ve akım gereksinimi
• Hava akış yönü
• Montaj noktaları ve gövde ölçüleri

Benzer ölçülere sahip başka bir fanın bağlantıları aynı olmayabilir. Bu nedenle yalnızca fiziksel benzerliğe dayanarak doğrudan değişim yapılmamalıdır.

Bakım ve Arıza Kontrolü

Soğutma fanının performansını korumak için periyodik kontrol yapılması önerilir. Toz birikmesi, rulman aşınması veya elektriksel bağlantı sorunları fanın hava akışını azaltabilir.

Kontrol edilmesi gereken başlıca belirtiler şunlardır:

• Fanın hiç çalışmaması veya düzensiz dönmesi
• Normalden fazla ses ya da titreşim oluşması
• Fan kanatlarında ve hava girişlerinde yoğun toz birikmesi
• Sürücü veya güç modülünde sıcaklık uyarıları görülmesi
• Soğutma performansının düşmesi

Bakım sırasında fanın dönüş durumu, bağlantıları ve besleme gerilimi incelenmelidir. Elektriksel kontroller, ekipman güvenli biçimde enerjisiz bırakıldıktan sonra uygun prosedürlerle gerçekleştirilmelidir.

Yedek Parça Seçiminde Dikkat Edilmesi Gerekenler

FANUC A90L-0001-0508 koduyla fan satın alırken mevcut parçanın model numarası ve üretici bilgileri karşılaştırılmalıdır. Bu parça numarası farklı üretici modelleriyle de eşleştirilebildiğinden, yalnızca FANUC kodunun aynı olması her ürünün bütün özelliklerinin aynı olduğu anlamına gelmez.

Özellikle 24V DC çalışma gerilimi, 60 × 60 × 25 mm boyutlar, akım değeri, soket tipi ve hava akış performansı kontrol edilmelidir. NMB-MAT gibi farklı üreticilerin eşdeğer olarak listelenen modellerinde elektriksel değerler ve bağlantı özellikleri değişebileceğinden, üretici model numarasının da doğrulanması önemlidir.

Sonuç

SANYO DENKI San Ace 60WF 9WF0624H4D03, FANUC A90L-0001-0508 parça numarasıyla ilişkilendirilen, 24V DC çalışma gerilimine ve 60 × 60 × 25 mm gövde ölçülerine sahip endüstriyel soğutma fanıdır. Uyumlu servo amplifikatörler, güç modülleri ve CNC kontrol ekipmanlarında hava dolaşımını destekleyerek elektronik bileşenlerin soğutulmasına yardımcı olur.

Doğru ürün seçimi için fanın tam model kodu, elektriksel özellikleri, soket bağlantısı ve mekanik ölçüleri mevcut parçayla karşılaştırılmalıdır. Düzenli bakım ve doğru montaj, soğutma sisteminin verimli çalışmasına katkıda bulunur.
