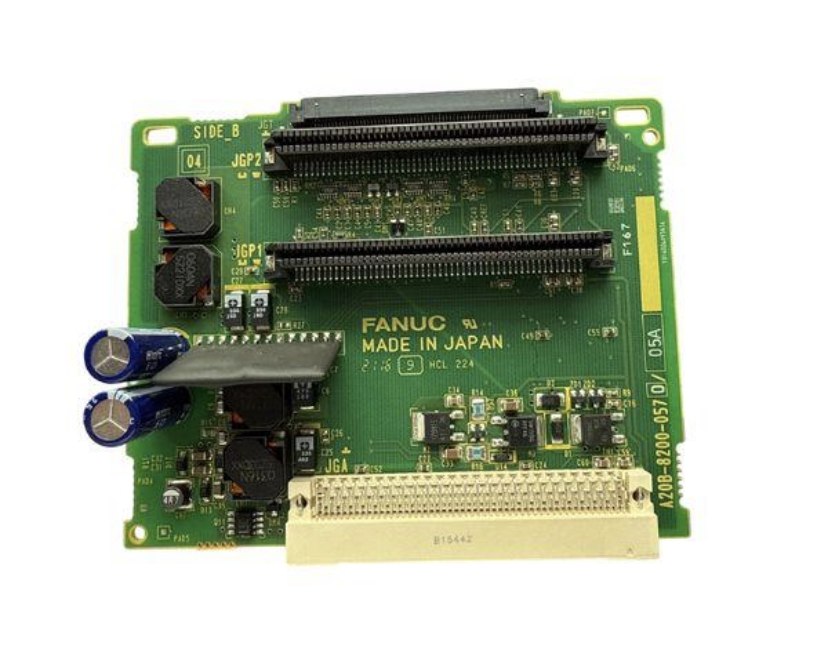

FANUC A20B-8200-0570 2 Slot Güç Besleme ve Backplane Kartı – CNC Power Supply PCB

FANUC A20B-8200-0570 2 Slot Güç Besleme ve Backplane Kartı – Detaylı Ürün İçeriği

Ürün Hakkında

FANUC A20B-8200-0570, FANUC 0i-D ve 0i Mate-D CNC kontrol sistemlerinde kullanılan 2 slot güç besleme ve backplane kartıdır. CNC kontrol ünitesinin iç donanım yapısında yer alan bu kart, uyumlu elektronik modüllerin yerleşimini ve sistem içindeki elektriksel bağlantı altyapısını destekler.

Endüstriyel CNC makinelerinde kontrol sisteminin doğru çalışması, yalnızca ana kontrol kartına değil, kartlar arasındaki bağlantıların ve güç besleme yapısının da uygun olmasına bağlıdır. A20B-8200-0570, bu donanım mimarisinin bir parçası olarak görev yapar.

FANUC bakım kılavuzunda bu model, iki slotlu güç besleme ünitesi olarak tanımlanmıştır. Aynı donanım ailesindeki A20B-8200-0560 modeli ise slotsuz güç besleme ünitesi olarak belirtilir. Bu nedenle iki modelin uyumluluğu kontrol edilmeden birbirinin yerine kullanılması önerilmez.

Ürünün Temel İşlevi

A20B-8200-0570 kartı, CNC kontrol ünitesinin iç donanım bağlantı yapısında görev alır. Backplane yapısı, uyumlu modüllerin sisteme yerleştirilmesini ve gerekli elektriksel bağlantıların kurulmasını destekler.

Kartın başlıca işlevleri şunlardır:

• CNC kontrol ünitesi içerisindeki uyumlu modüller için bağlantı altyapısı sağlamak.
• İki slotlu donanım yerleşimini desteklemek.
• Sistem içindeki kartlar arasındaki elektriksel bağlantıların kurulmasına yardımcı olmak.
• FANUC CNC kontrol sistemlerinin bakım ve onarım süreçlerinde yedek parça olarak kullanılmak.

Kartın kesin bağlantı ve güç dağıtım işlevleri, ilgili CNC donanımının tasarımına ve yapılandırmasına bağlıdır.

Kullanım Alanları

FANUC A20B-8200-0570, uyumlu FANUC 0i-D kontrol sistemlerine sahip endüstriyel CNC makinelerinde kullanılabilir. Özellikle torna ve freze tezgâhlarının kontrol ünitelerinde, sistemin mevcut donanım yapılandırmasına uygun bir yedek parça olarak değerlendirilebilir.

Başlıca kullanım alanları:

• FANUC CNC kontrol ünitelerinin bakım ve onarımı.
• Hasarlı veya arızalı iki slotlu backplane kartlarının değiştirilmesi.
• CNC elektronik sistemlerinin yenilenmesi.
• Makine revizyonu ve kontrol ünitesi bakım çalışmaları.
• Endüstriyel otomasyon yedek parça stoklarının oluşturulması.

2 Slot Tasarımının Önemi

İki slotlu tasarım, kontrol ünitesinde uyumlu modüllerin yerleşimi ve bağlantısı için belirli bir donanım düzeni sunar. Doğru backplane kartının kullanılması, mevcut kontrol ünitesinin fiziksel ve elektriksel yapısının korunmasına yardımcı olur.

A20B-8200-0570 ile A20B-8200-0560 arasındaki temel fark, üretici dokümanlarında belirtilen slot yapılandırmasıdır:

• A20B-8200-0570: 2 slot güç besleme/backplane kartı.
• A20B-8200-0560: Slotsuz güç besleme ünitesi.

Bu fark nedeniyle parça seçimi yapılırken yalnızca ürün kodunun benzerliğine veya kartın dış görünüşüne güvenilmemelidir.

Yedek Parça Seçiminde Dikkat Edilmesi Gerekenler

Doğru parçayı seçmek ve uyumluluk sorunlarını önlemek için aşağıdaki noktaların kontrol edilmesi önerilir:

1. Parça numarası: Kart üzerindeki kodun A20B-8200-0570 olduğunu doğrulayın.
2. CNC kontrol modeli: Makinenin FANUC kontrol ünitesinin modelini ve donanım yapılandırmasını kontrol edin.
3. Slot yapısı: Mevcut kartın iki slotlu tasarıma sahip olduğunu doğrulayın.
4. Kart revizyonu: Kart üzerindeki ek kodları ve revizyon bilgilerini karşılaştırın.
5. Ürün durumu: Yeni veya kullanılmış ürünün test durumu, garanti koşulları ve varsa değişim şartlarını öğrenin.
6. Satıcı doğrulaması: Sipariş öncesinde mevcut kartın fotoğrafını ve parça numarasını tedarikçiyle karşılaştırın.

Bakım ve Arıza Durumları

CNC kontrol ünitesinde açılış sorunları, düzensiz çalışma veya kart bağlantılarıyla ilişkili arızalar görüldüğünde, sorunun doğrudan backplane kartından kaynaklandığı varsayılmamalıdır. Bağlı modüller, bağlantı noktaları, güç beslemesi ve diğer elektronik bileşenler de kontrol edilmelidir.

Kart üzerinde fiziksel hasar, yanık izi, korozyon veya bağlantı noktalarında deformasyon bulunması inceleme gerektirebilir. Değişim işleminden önce makinenin enerjisi üretici prosedürlerine uygun biçimde kesilmeli ve elektrostatik boşalmaya karşı koruma sağlanmalıdır. Kontrol ve değişim işlemlerinin yetkin teknik personel tarafından yapılması tavsiye edilir.

Sonuç

FANUC A20B-8200-0570 2 Slot Güç Besleme ve Backplane Kartı, uyumlu FANUC 0i-D CNC kontrol sistemlerinin iç donanım bağlantı yapısında kullanılan önemli bir bileşendir. İki slotlu tasarımı, uygun modüllerin yerleşimini ve sistem içindeki bağlantı altyapısını destekler.

Bakım, onarım ve yedek parça değişimi sırasında doğru ürünün seçilmesi için parça numarası, slot yapılandırması ve CNC kontrol ünitesi uyumluluğu birlikte doğrulanmalıdır.
