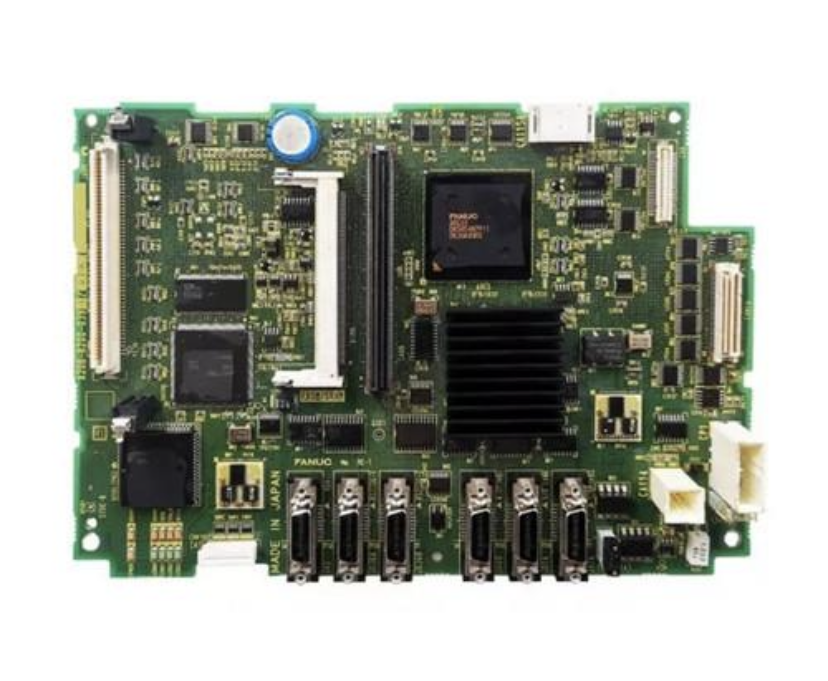

FANUC A20B-8200-0395 – CNC Ana Kontrol Kartı (0i Mate-C)

FANUC A20B-8200-0395 – Series 0i Mate-C CNC Ana Kontrol Kartı (PMC-SA1)

Ürün Açıklaması

FANUC A20B-8200-0395, FANUC Series 0i Mate-C CNC kontrol sistemlerinde kullanılan ana kontrol kartıdır (Main Board). PMC-SA1 yapılandırması, 486 sınıfı işlemcisi ve 16 MB DRAM belleğiyle CNC kontrol ünitesinin temel elektronik donanımını oluşturan bileşenlerden biridir.

CNC tezgâhlarının kontrol sistemlerinde görev yapan bu kart, kontrol ünitesinin elektronik işlem altyapısının çalışmasına katkı sağlar. Makine kontrol işlevlerinin yürütülmesi, sistem bileşenleri arasındaki iletişim ve CNC kontrol mimarisinin çalışması açısından önemli bir donanım parçasıdır.

FANUC A20B-8200-0395; arızalı ana kontrol kartlarının değiştirilmesi, CNC kontrol ünitelerinin bakımı ve elektronik sistemlerin yenilenmesi gibi işlemlerde yedek parça olarak değerlendirilebilir. Ancak doğru ürün seçimi için mevcut kartın parça numarası ve CNC kontrol ünitesinin donanım yapılandırması mutlaka doğrulanmalıdır.

Ürün Bilgileri

• Marka: FANUC
• Ürün kodu: A20B-8200-0395
• Ürün tipi: CNC ana kontrol kartı (Main Board)
• Kontrol serisi: FANUC Series 0i Mate-C
• PMC yapılandırması: PMC-SA1
• İşlemci: 486 sınıfı
• DRAM bellek kapasitesi: 16 MB
• Analog spindle yapılandırması: Analog spindle modülü bulunan sürüm
• Kullanım alanı: CNC kontrol sistemleri, endüstriyel otomasyon, elektronik bakım ve onarım

Bu model ve temel donanım özellikleri, FANUC Series 0i-Model C / 0i Mate-Model C bakım kılavuzunda belirtilen ana kart tanımlarıyla uyumludur.

FANUC A20B-8200-0395 Ne İşe Yarar?

FANUC A20B-8200-0395, CNC kontrol ünitesinin ana elektronik kartı olarak işlemci ve bellek altyapısını destekler. CNC sisteminin diğer elektronik bileşenleriyle birlikte çalışarak kontrol ünitesinin genel çalışma yapısının bir parçasını oluşturur.

PMC-SA1 yapılandırması, CNC kontrol sistemi ile makinenin programlanabilir makine kontrol işlevleri arasındaki koordinasyonda rol oynar. Kartın görevleri, kontrol ünitesinin donanım yapısına ve makine üreticisinin uyguladığı sisteme bağlıdır.

Ana kontrol kartında arıza oluşması, elektronik bileşenlerin yenilenmesi veya kontrol ünitesinin bakım ihtiyacı gibi durumlarda A20B-8200-0395 uygun sistemlerde yedek kart olarak kullanılabilir. Bununla birlikte kart, tek başına komple CNC kontrol ünitesi değildir ve tüm FANUC modelleriyle uyumlu olduğu varsayılmamalıdır.

Teknik Özellikler

Özellik	Açıklama
Üretici	FANUC
Parça numarası	A20B-8200-0395
Kart tipi	CNC ana kontrol kartı
Kontrol serisi	Series 0i Mate-C
PMC yapılandırması	PMC-SA1
İşlemci	486 sınıfı
DRAM bellek	16 MB
Analog spindle yapılandırması	Bulunan sürüm
Ürün kategorisi	CNC elektronik kontrol kartı

Bağlantı ve Arayüz Bilgileri

FANUC Series 0i-C ve 0i Mate-C kontrol sistemlerinin bakım dokümantasyonunda ana kart ailesine ait çeşitli bağlantılar ve işlevler tanımlanmaktadır. Bu bağlantıların belirli bir kart üzerindeki durumu, kontrol ünitesinin donanım yapısına ve kullanılan revizyona göre doğrulanmalıdır.

Başlıca bağlantı ve arayüz tanımları şunlardır:

• COP10A: Servo arayüzü (FSSB)
• JA2: MDI bağlantısı
• JD36A / JD36B: RS-232C seri haberleşme bağlantıları
• JA40: Analog çıkış ve yüksek hızlı dijital giriş işlevleri
• JD1A: I/O Link bağlantısı
• JA7A: Seri spindle ve konum kodlayıcı arayüzü
• CP1: 24 V DC giriş beslemesi

Bu tanımlar, ilgili FANUC kontrol serisinin bakım dokümantasyonuna dayanmaktadır. Montaj öncesinde kartın gerçek bağlantı yerleri, donanım revizyonu ve makinenin kablo tesisatı karşılaştırılmalıdır.

Kullanım Alanları

FANUC A20B-8200-0395 aşağıdaki uygulamalarda değerlendirilebilir:

• FANUC Series 0i Mate-C CNC kontrol sistemlerinin bakım ve onarımı
• Arızalı CNC ana kontrol kartlarının değiştirilmesi
• CNC tezgâhlarının elektronik kontrol donanımının yenilenmesi
• CNC işleme merkezlerinin kontrol sistemlerinde yedek parça kullanımı
• Endüstriyel üretim makinelerinin elektronik servis işlemleri
• CNC kontrol ünitelerinin revizyon ve bakım çalışmaları
• Uyumlu sistemlerde ana kart değişimi

Ürünün belirli bir CNC tezgâhında kullanılabilirliği, yalnızca makinenin markasına göre değil, kontrol ünitesinin tam modeline ve mevcut donanım yapılandırmasına göre belirlenmelidir.

FANUC A20B-8200-0395 ile A20B-8200-0390 Arasındaki Fark

A20B-8200-0395 ve A20B-8200-0390, FANUC CNC kontrol sistemlerinde kullanılan ana kontrol kartlarıdır. Bununla birlikte, aynı kartın farklı parça numaralı sürümleri olarak değerlendirilmemelidir.

Temel farklılıklar şöyledir:

• A20B-8200-0395: Series 0i Mate-C, PMC-SA1, 486 sınıfı işlemci ve 16 MB DRAM.
• A20B-8200-0390: Series 0i-C, PMC-SA1, 486 sınıfı işlemci ve 32 MB DRAM.

İki kartın kontrol serisi ve bellek kapasitesi farklıdır. Bu nedenle A20B-8200-0390 modelinin A20B-8200-0395 yerine doğrudan kullanılabileceği varsayılmamalıdır. Değişim öncesinde üretici dokümantasyonu ve makinenin donanım gereksinimleri kontrol edilmelidir.

Uyumluluk ve Doğru Kart Seçimi

FANUC A20B-8200-0395 satın alınmadan önce aşağıdaki noktaların kontrol edilmesi önerilir:

1. Mevcut ana kartın tam parça numarasının A20B-8200-0395 olması.
2. CNC kontrol ünitesinin Series 0i Mate-C modeline uygunluğunun doğrulanması.
3. PMC-SA1 yapılandırmasının mevcut sistemle eşleşmesi.
4. İşlemci ve bellek özelliklerinin kontrol edilmesi.
5. Analog spindle donanımı gereksiniminin doğrulanması.
6. Kartın donanım revizyonunun ve bağlantılarının incelenmesi.
7. Üretici bakım dokümanında belirtilen uyumluluk koşullarının değerlendirilmesi.

Benzer parça numaralarına sahip FANUC kartları işlemci, bellek, PMC yapılandırması ve desteklenen donanım seçenekleri bakımından farklılık gösterebilir. Bu nedenle yalnızca fiziksel görünüşe veya ürün ailesine bakılarak seçim yapılmamalıdır.

Montaj ve Bakım Önerileri

CNC ana kontrol kartının değiştirilmesi sırasında makineye özgü parametreler, kullanıcı programları ve kontrol verileri önem taşır. İşlem öncesinde mevcut sistemin yedeklenmesi ve donanım yapılandırmasının kaydedilmesi önerilir.

• CNC parametrelerini ve kullanıcı programlarını yedekleyin.
• Mevcut kartın parça numarasını ve donanım revizyonunu kaydedin.
• Makinenin enerjisini üretici prosedürlerine uygun şekilde kesin.
• Elektrostatik deşarja karşı gerekli koruma önlemlerini uygulayın.
• Yeni kartın mevcut kontrol ünitesiyle uyumluluğunu montajdan önce doğrulayın.
• Kart değişiminden sonra gerekli parametre yükleme ve devreye alma işlemlerini teknik dokümantasyona göre gerçekleştirin.

Kart değişimi sırasında veri kaybı yaşanabileceğinden yedekleme ve geri yükleme planı önceden hazırlanmalıdır. Montaj ve devreye alma işlemlerinin CNC sistemleri konusunda deneyimli teknik personel tarafından yapılması tavsiye edilir.

Satın Alma Öncesi Kontrol Listesi

FANUC A20B-8200-0395 sipariş edilmeden önce aşağıdaki bilgiler teyit edilmelidir:

• Parça numarası: A20B-8200-0395
• Kontrol serisi: FANUC Series 0i Mate-C
• PMC yapılandırması: PMC-SA1
• İşlemci: 486 sınıfı
• DRAM bellek: 16 MB
• Analog spindle yapılandırması
• Kartın fiziksel durumu ve donanım revizyonu
• Ürünün yeni, kullanılmış veya yenilenmiş olması
• Test ve çalışma durumuna ilişkin tedarikçi bilgileri
• Garanti ve iade koşulları

Özellikle ikinci el veya yenilenmiş ürünlerde kartın test edilmiş olması, bağlantılarının fiziksel durumunun incelenmesi ve garanti koşullarının öğrenilmesi önemlidir.

Sonuç

FANUC A20B-8200-0395, FANUC Series 0i Mate-C CNC kontrol sistemleri için kullanılan, PMC-SA1 yapılandırmasına, 486 sınıfı işlemciye ve 16 MB DRAM belleğe sahip ana kontrol kartıdır. CNC tezgâhlarının elektronik kontrol sistemlerinde bakım, onarım ve yedek parça değişimi amacıyla değerlendirilebilir.

Doğru ürün seçimi, kontrol sisteminin uyumluluğu ve makinenin güvenilir çalışması açısından önemlidir. Sipariş öncesinde mevcut kartın tam parça numarası, CNC kontrol ünitesi modeli ve donanım yapılandırması mutlaka doğrulanmalıdır.
