FANUC A20B-8200-0393 – Series 0i-C CNC Ana Kontrol Kartı (PMC-SB7)

FANUC A20B-8200-0393 – Series 0i-C CNC Ana Kontrol Kartı (PMC-SB7)

Ürün Açıklaması

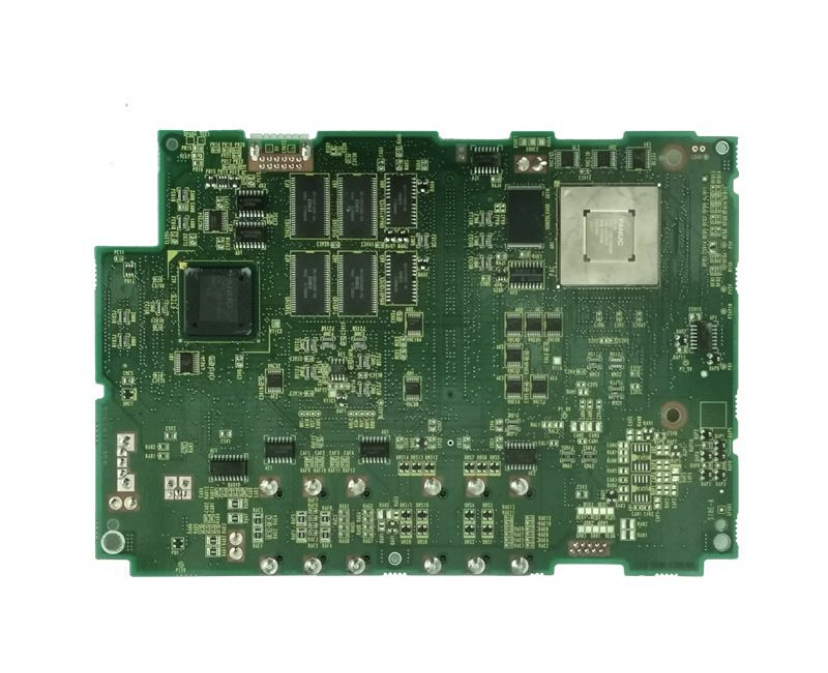

FANUC A20B-8200-0393, FANUC Series 0i-C CNC kontrol sistemlerinde kullanılan ana kontrol kartıdır (Main PCB). PMC-SB7 yapılandırmasına sahip olan bu kart, CNC kontrol ünitesinin işlemci ve bellek altyapısında görev yapar.

486 sınıfı işlemci ve 32 MB DRAM bellek ile tanımlanan FANUC A20B-8200-0393, analog spindle modülü bulunmayan ana kart sürümüdür. CNC tezgâhlarında elektronik bakım, arıza giderme ve yedek parça değişimi süreçlerinde, mevcut kontrol sisteminin donanım özellikleriyle eşleşmesi koşuluyla kullanılabilir.

Doğru ürün seçimi için kartın tam parça numarası, PMC yapılandırması ve CNC kontrol ünitesinin modeli mutlaka kontrol edilmelidir.

Ürün Bilgileri

• Marka: FANUC
• Ürün kodu: A20B-8200-0393
• Ürün tipi: CNC ana kontrol kartı (Main PCB)
• Kontrol serisi: FANUC Series 0i-C
• PMC yapılandırması: PMC-SB7
• İşlemci: 486 sınıfı
• DRAM bellek: 32 MB
• Analog spindle modülü: Bulunmayan sürüm
• Kullanım amacı: CNC kontrol sistemlerinde bakım, onarım ve yedek parça değişimi

FANUC A20B-8200-0393 Ne İşe Yarar?

FANUC A20B-8200-0393, CNC kontrol ünitesinin temel elektronik işlem altyapısını oluşturan ana karttır. İşlemci ve bellek kaynakları, kontrol yazılımının çalışması için gerekli donanım altyapısını destekler.

Kartın PMC-SB7 yapılandırması, CNC kontrolü ile makinenin programlanabilir makine kontrol işlevleri arasındaki koordinasyonda rol oynar. Sistem içerisinde diğer kontrol kartları ve elektronik bileşenlerle birlikte çalışır.

Ana kart arızası, elektronik donanım yenileme veya yedek parça ihtiyacı durumunda uygun bir değişim kartı olarak değerlendirilebilir. Ancak ürünün kullanılacağı CNC kontrol ünitesiyle uyumlu olması gerekir.

Teknik Özellikler

Teknik özellikler, FANUC Series 0i-C donanım listesi ve ilgili ürün katalogları temel alınarak hazırlanmıştır.

Kullanım Alanları

FANUC A20B-8200-0393 aşağıdaki uygulamalarda değerlendirilebilir:

• FANUC Series 0i-C CNC kontrol sistemlerinin bakım ve onarımı
• Arızalı ana kontrol kartlarının değiştirilmesi
• CNC tezgâhlarının elektronik kontrol donanımının yenilenmesi
• Endüstriyel üretim makinelerinde yedek parça temini
• CNC kontrol ünitelerinin servis ve revizyon işlemleri
• Uyumlu makine kontrol sistemlerinde elektronik kart değişimi

Kartın belirli bir makinede kullanılabilirliği, yalnızca seri adına bakılarak değil, mevcut donanım yapılandırması karşılaştırılarak belirlenmelidir.

FANUC A20B-8200-0393 ve A20B-8200-0391 Arasındaki Fark

A20B-8200-0393 ve A20B-8200-0391, FANUC Series 0i-C ana kontrol kartlarıdır. Her iki model de PMC-SB7, 486 sınıfı işlemci ve 32 MB DRAM yapılandırmasıyla tanımlanır.

Temel fark, analog spindle yapılandırmasıdır:

• A20B-8200-0391: Analog spindle modülü bulunan sürüm.
• A20B-8200-0393: Analog spindle modülü bulunmayan sürüm.

Bu nedenle iki kartın aynı ürün ailesinde yer alması, birbirinin yerine doğrudan kullanılabileceği anlamına gelmez. Mevcut sistemin gereksinimleri ve FANUC teknik dokümantasyonu kontrol edilmelidir.

Uyumluluk ve Doğru Kart Seçimi

Sipariş öncesinde aşağıdaki bilgilerin karşılaştırılması önerilir:

1. Mevcut kartın tam parça numarası
2. CNC kontrol ünitesinin model ve donanım bilgileri
3. PMC yapılandırması
4. Analog spindle donanımının bulunup bulunmadığı
5. Kartın revizyonu ve fiziksel bağlantıları
6. Üretici dokümantasyonunda belirtilen uyumluluk koşulları

Benzer parça kodlarına sahip kartlar farklı donanım yapılandırmaları içerebilir. Bu nedenle yalnızca fiziksel görünüşe veya kart ailesine göre seçim yapılmamalıdır.

Montaj ve Bakım Önerileri

CNC ana kontrol kartının değiştirilmesi sırasında makineye özel parametreler ve kullanıcı verileri önem taşır. İşlem öncesinde uygun yedekleme yapılması ve mevcut sistemin yapılandırmasının kaydedilmesi tavsiye edilir.

• CNC parametrelerini ve kullanıcı programlarını yedekleyin.
• Mevcut kartın parça numarasını ve donanım revizyonunu doğrulayın.
• Makineyi güvenli prosedürlere göre enerjisiz duruma getirin.
• Elektrostatik deşarj önlemlerini uygulayın.
• Yeni kartın sistemle uyumluluğunu montajdan önce kontrol edin.
• Değişim sonrasında gerekli parametre yükleme ve devreye alma işlemlerini teknik dokümantasyona göre gerçekleştirin.

Kart değişimi sırasında veri kaybı yaşanabileceğinden yedekleme ve geri yükleme planı önceden hazırlanmalıdır. Montaj ve devreye alma işlemleri, CNC sistemleri konusunda yetkin teknik personel tarafından yapılmalıdır.

Satın Alma Öncesi Kontrol Listesi

FANUC A20B-8200-0393 satın almadan önce aşağıdaki noktaların teyit edilmesi önerilir:

• Parça numarasının A20B-8200-0393 olması
• PMC-SB7 yapılandırmasının mevcut sistemle uyumluluğu
• Analog spindle yapılandırmasının kontrol edilmesi
• Kartın revizyonu ve fiziksel durumu
• Ürünün yeni, kullanılmış veya yenilenmiş olması
• Test ve çalışma durumunun tedarikçiden doğrulanması
• Garanti ve iade koşullarının öğrenilmesi

Sonuç

FANUC A20B-8200-0393, FANUC Series 0i-C CNC kontrol sistemlerinde kullanılan, PMC-SB7 yapılandırmalı 486 sınıfı işlemciye ve 32 MB DRAM belleğe sahip ana kontrol kartıdır. Analog spindle modülü bulunmayan bu sürüm, uyumlu CNC sistemlerinde bakım, onarım ve yedek parça değişimi amacıyla değerlendirilebilir.

Sipariş öncesinde mevcut kartın tam parça numarası ve CNC kontrol ünitesinin donanım yapılandırması mutlaka doğrulanmalıdır.
