Ürün Açıklaması

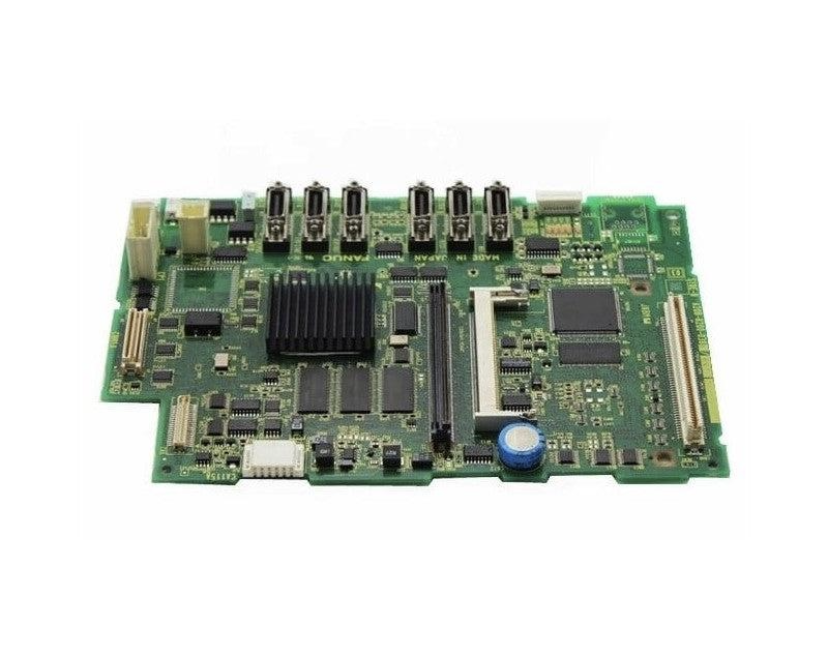

FANUC A20B-8200-0391, FANUC Series 0i-C CNC kontrol sistemlerinde kullanılan ana kontrol kartıdır (Main PCB). PMC-SB7 yapılandırmasına sahip olan bu kart, CNC kontrol ünitesinin işlemci ve bellek altyapısında görev yapar. CNC kontrolü ile makine kontrol mantığının birlikte çalışmasını destekleyen elektronik donanımın bir parçasıdır.

486 sınıfı işlemci ve 32 MB DRAM bellek ile tanımlanan FANUC A20B-8200-0391, endüstriyel CNC tezgâhlarında bakım, onarım ve yedek parça değişimi amacıyla değerlendirilebilir. Ürün, özellikle mevcut kontrol ünitesinde aynı parça numarasına sahip kartın değiştirilmesi gerektiğinde önem taşır.

Kartın doğru seçilebilmesi için mevcut CNC kontrol ünitesinin modeli, PMC yapılandırması ve donanım özellikleri kontrol edilmelidir.

Ürün Bilgileri

• Marka: FANUC
• Ürün kodu: A20B-8200-0391
• Ürün tipi: CNC ana kontrol kartı (Main PCB)
• Kontrol sistemi: FANUC Series 0i-C
• PMC yapılandırması: PMC-SB7
• İşlemci: 486 sınıfı
• DRAM bellek: 32 MB
• Kullanım alanı: CNC kontrol sistemleri, endüstriyel otomasyon, bakım ve onarım

FANUC A20B-8200-0391 Ne İşe Yarar?

FANUC A20B-8200-0391, CNC kontrol ünitesinin ana kartı olarak sistemin elektronik işlem altyapısında görev yapar. İşlemci ve bellek kaynakları, CNC kontrol yazılımının çalışması için gereken donanım temelini oluşturur.

Kart üzerindeki PMC-SB7 yapılandırması, CNC ile makinenin programlanabilir lojik kontrol işlevleri arasındaki koordinasyonun sağlanmasına yardımcı olur. Böylece kontrol sistemi, makineye ait ilgili kontrol işlevlerini destekleyen diğer donanımlarla birlikte çalışabilir.

Ana kart arızası veya elektronik donanım yenileme ihtiyacı durumunda uygun bir yedek parça seçeneği olabilir. Bununla birlikte, kartın tek başına komple CNC kontrol ünitesi olmadığı ve sistemdeki diğer kartların yerine otomatik olarak kullanılamayacağı unutulmamalıdır.

Teknik Özellikler

Teknik bilgiler, FANUC Series 0i-C bakım dokümanlarında ve ilgili ürün kataloglarında verilen tanımlara dayanmaktadır.

Bağlantı ve Arayüz Bilgileri

FANUC Series 0i-C ana kart ailesinin dokümantasyonunda aşağıdaki bağlantılar ve işlevler belirtilmektedir:

• COP10A: Servo arayüzü (FSSB)
• JA2: MDI bağlantısı
• JD36A / JD36B: RS-232C seri haberleşme bağlantıları
• JA40: Analog çıkış ve yüksek hızlı dijital giriş işlevleri
• JD1A: I/O Link bağlantısı
• JA7A: Seri spindle ve konum kodlayıcı arayüzü
• CP1: 24 V DC giriş beslemesi

Bu bağlantılar kart ailesinin dokümantasyonunda belirtilen arayüzlerdir. Sipariş veya montaj öncesinde A20B-8200-0391 kartının üzerindeki bağlantı yerleri, donanım revizyonu ve makinenin kablo tesisatı karşılaştırılmalıdır.

Kullanım Alanları

FANUC A20B-8200-0391 aşağıdaki uygulamalarda değerlendirilebilir:

• FANUC Series 0i-C CNC kontrol ünitelerinin bakım ve onarımı
• Arızalı CNC ana kontrol kartlarının değiştirilmesi
• CNC tezgâhlarının elektronik kontrol sistemlerinin yenilenmesi
• Endüstriyel üretim makinelerinde yedek parça temini
• CNC kontrol ünitelerinin servis ve revizyon işlemleri

Ürünün belirli bir CNC makinesinde kullanılabilirliği, yalnızca kontrol serisine göre değil, makinenin tam donanım yapılandırmasına göre belirlenmelidir.

Uyumluluk ve Doğru Kart Seçimi

FANUC A20B-8200-0391, PMC-SB7 yapılandırmasına sahip Series 0i-C ana kontrol kartıdır. Aynı ailede yer alan diğer kartlarla bazı ortak özelliklere sahip olsa da işlemci türü, PMC yapılandırması ve donanım özellikleri bakımından farklılıklar bulunabilir.

Örneğin:

• A20B-8200-0381: PMC-SB7, Pentium işlemci ve 32 MB DRAM yapılandırmasıyla tanımlanır.
• A20B-8200-0391: PMC-SB7, 486 sınıfı işlemci ve 32 MB DRAM yapılandırmasıyla tanımlanır.
• A20B-8200-0390: PMC-SA1, 486 sınıfı işlemci ve 32 MB DRAM yapılandırmasıyla tanımlanır.

Bu modellerin aynı ailede bulunması doğrudan birbirinin yerine kullanılabilecekleri anlamına gelmez. Özellikle işlemci ve PMC yapılandırması farklılıkları nedeniyle parça numarası doğrulaması önemlidir.

Satın alma öncesinde mevcut kartın tam kodu, CNC kontrol ünitesi modeli, PMC yapılandırması ve donanım revizyonu mutlaka kontrol edilmelidir.

Montaj ve Bakım Önerileri

CNC ana kontrol kartının değiştirilmesi sırasında makineye özel parametreler, kontrol yazılımı ve kullanıcı verileri önem taşır. Bu nedenle işlem öncesinde uygun yedekleme ve hazırlık yapılması önerilir.

1. CNC parametrelerini ve kullanıcı programlarını yedekleyin.
2. Mevcut kartın parça numarasını ve donanım revizyonunu kaydedin.
3. Makinenin enerjisini güvenli prosedürlere göre kesin.
4. Elektrostatik deşarj önlemlerini uygulayın.
5. Yeni kartın mevcut sistemle uyumluluğunu doğrulayın.
6. Değişim sonrasında gerekli kontrol, parametre yükleme ve devreye alma işlemlerini teknik dokümantasyona göre gerçekleştirin.

Kart değişiminden sonra sistemin yeniden yapılandırılması gerekebilir. Bu işlemler, CNC sisteminin teknik gerekliliklerini bilen yetkin personel tarafından yapılmalıdır.

Satın Alma Öncesi Kontrol Listesi

FANUC A20B-8200-0391 satın almadan önce aşağıdaki noktaların doğrulanması tavsiye edilir:

• Parça numarasının A20B-8200-0391 olması
• PMC-SB7 yapılandırmasının uygunluğu
• 486 işlemci ve 32 MB DRAM yapılandırmasının mevcut sistemle eşleşmesi
• Kartın revizyonu ve fiziksel durumu
• Ürünün yeni, kullanılmış veya yenilenmiş olması
• Test ve çalışma durumunun tedarikçiden teyit edilmesi
• Garanti ve iade koşulları

Sonuç

FANUC A20B-8200-0391, FANUC Series 0i-C CNC kontrol sistemleri için kullanılan PMC-SB7 yapılandırmalı ana kontrol kartıdır. 486 sınıfı işlemcisi ve 32 MB DRAM belleğiyle uyumlu CNC kontrol ünitelerinde bakım, onarım ve yedek parça değişimi amacıyla değerlendirilebilir.

Doğru kart seçimi, CNC sisteminin güvenilir çalışması ve gereksiz parça değişimlerinin önlenmesi açısından önemlidir. Bu nedenle sipariş öncesinde parça kodunun ve mevcut kontrol ünitesinin donanım bilgilerinin doğrulanması gerekir.
