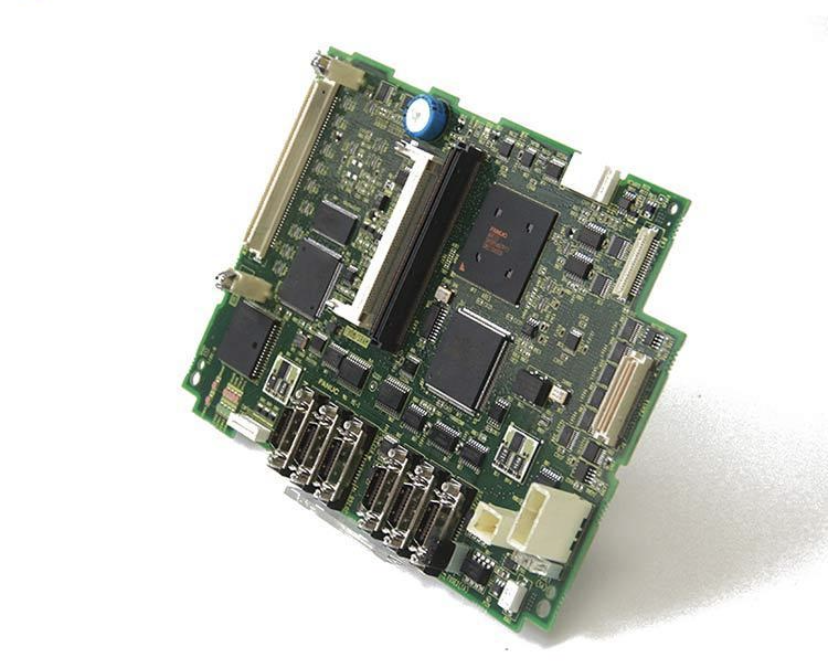

FANUC A20B-8200-0390 – Series 0i-C CNC Ana Kontrol Kartı

FANUC A20B-8200-0390 – Series 0i-C CNC Ana Kontrol Kartı (PMC-SA1)

Ürün Açıklaması

FANUC A20B-8200-0390, FANUC Series 0i-C CNC kontrol sistemlerinde kullanılan ana kontrol kartıdır (Main Board). PMC-SA1 yapılandırması, 486 sınıfı işlemcisi ve 32 MB DRAM belleğiyle CNC kontrol ünitesinin temel elektronik işlem altyapısında görev yapar.

CNC tezgâhlarının kontrol sistemlerinde kullanılan bu kart; bakım, onarım ve arızalı ana kartın değiştirilmesi gibi işlemlerde yedek parça olarak değerlendirilebilir. Kartın doğru çalışabilmesi için mevcut CNC kontrol ünitesinin donanım yapısıyla ve makinenin ihtiyaçlarıyla uyumlu olması gerekir.

FANUC A20B-8200-0390, aynı ürün ailesindeki diğer ana kontrol kartlarından PMC yapılandırması ve donanım seçenekleri bakımından ayrılabilir. Bu nedenle satın alma öncesinde mevcut kartın parça numarası, donanım revizyonu ve kontrol ünitesi bilgileri doğrulanmalıdır.

Ürün Bilgileri

• Marka: FANUC
• Ürün kodu: A20B-8200-0390
• Ürün tipi: CNC ana kontrol kartı (Main Board)
• Kontrol serisi: FANUC Series 0i-C
• PMC yapılandırması: PMC-SA1
• İşlemci: 486 sınıfı
• DRAM bellek: 32 MB
• Analog spindle yapılandırması: Analog spindle modülü bulunan sürüm
• Kullanım alanı: CNC kontrol sistemleri, endüstriyel otomasyon, bakım ve onarım

Ürün kodu ve temel donanım bilgileri, FANUC Series 0i-C bakım dokümanları ile ilgili ürün kataloglarında yer alan tanımlara dayanmaktadır.

FANUC A20B-8200-0390 Ne İşe Yarar?

FANUC A20B-8200-0390, CNC kontrol ünitesinin ana elektronik kartı olarak kontrol sisteminin işlemci ve bellek altyapısını sağlar. CNC kontrol yazılımının çalışması ve makine kontrol işlevlerinin yürütülmesi için gerekli elektronik donanımın bir parçasıdır.

Kart, kontrol ünitesi içerisindeki diğer donanım bileşenleriyle birlikte çalışır. CNC sisteminin yapılandırmasına bağlı olarak servo arayüzü, seri haberleşme, I/O bağlantıları ve spindle kontrolüyle ilişkili işlevlerin desteklenmesinde rol oynayan bağlantılar bulunabilir.

Ana kontrol kartında arıza meydana geldiğinde veya elektronik donanımın yenilenmesi gerektiğinde uygun bir yedek parça seçeneği olabilir. Bununla birlikte, kartın tek başına komple CNC kontrol ünitesi olmadığı ve her FANUC kontrol sisteminde kullanılamayacağı unutulmamalıdır.

Teknik Özellikler

Özellik	Açıklama
Üretici	FANUC
Parça numarası	A20B-8200-0390
Kart tipi	CNC ana kontrol kartı
CNC serisi	Series 0i-C
PMC tipi	PMC-SA1
İşlemci	486 sınıfı
DRAM kapasitesi	32 MB
Analog spindle	Bulunan sürüm
Ürün kategorisi	CNC elektronik kontrol kartı

Bağlantı ve Arayüz Bilgileri

FANUC Series 0i-C ana kart ailesinin bakım dokümantasyonunda çeşitli bağlantı noktaları ve işlevler tanımlanmaktadır. Bunlar, kartın donanım yapılandırmasına göre kontrol edilmelidir.

• COP10A: Servo arayüzü (FSSB)
• JA2: MDI bağlantısı
• JD36A / JD36B: RS-232C seri haberleşme bağlantıları
• JA40: Analog çıkış ve yüksek hızlı dijital giriş işlevleri
• JD1A: I/O Link bağlantısı
• JA7A: Seri spindle ve konum kodlayıcı arayüzü
• CP1: 24 V DC giriş beslemesi

Bu bağlantı tanımları Series 0i-C ana kart ailesinin dokümantasyonuna dayanır. Montaj öncesinde A20B-8200-0390 kartının üzerindeki bağlantılar, donanım revizyonu ve makinenin kablo tesisatı karşılaştırılmalıdır.

Kullanım Alanları

FANUC A20B-8200-0390 aşağıdaki uygulamalarda değerlendirilebilir:

• FANUC Series 0i-C CNC kontrol sistemlerinin bakım ve onarımı
• Arızalı CNC ana kontrol kartlarının değiştirilmesi
• CNC tezgâhlarının elektronik kontrol donanımının yenilenmesi
• Endüstriyel üretim makineleri için yedek parça temini
• CNC kontrol ünitelerinin servis ve revizyon işlemleri
• Uyumlu makine kontrol sistemlerinde elektronik kart değişimi

Ürünün belirli bir CNC makinesinde kullanılabilirliği, yalnızca kontrol serisine göre değil, mevcut sistemin tam donanım yapılandırmasına göre belirlenmelidir.

FANUC A20B-8200-0390 ile A20B-8200-0391 Arasındaki Fark

A20B-8200-0390 ve A20B-8200-0391, FANUC Series 0i-C kontrol sistemlerinde kullanılan ana kontrol kartlarıdır. Her iki model de 486 sınıfı işlemci ve 32 MB DRAM belleğiyle tanımlanır.

Temel farklılık PMC yapılandırmasıdır:

• A20B-8200-0390: PMC-SA1 yapılandırması.
• A20B-8200-0391: PMC-SB7 yapılandırması.

Bu farklılık nedeniyle kartların doğrudan birbirinin yerine kullanılabileceği varsayılmamalıdır. Ayrıca analog spindle desteği ve diğer donanım özellikleri, seçilecek kartın tam varyantına göre doğrulanmalıdır.

Uyumluluk ve Doğru Kart Seçimi

FANUC A20B-8200-0390 sipariş edilmeden önce aşağıdaki bilgiler kontrol edilmelidir:

1. Mevcut kartın tam parça numarası.
2. CNC kontrol ünitesinin modeli ve donanım bilgileri.
3. PMC-SA1 yapılandırmasının sistemle uyumluluğu.
4. Analog spindle donanımı gereksinimi.
5. Kartın donanım revizyonu ve bağlantı yerleri.
6. Üretici dokümantasyonunda belirtilen uyumluluk koşulları.

Benzer parça numaralarına sahip kartlar farklı işlemci, PMC veya bellek yapılandırmaları içerebilir. Bu nedenle yalnızca fiziksel görünüşe veya ürün ailesine göre seçim yapılmamalıdır.

Montaj ve Bakım Önerileri

CNC ana kontrol kartının değiştirilmesi sırasında makineye özel parametreler, kullanıcı programları ve kontrol verileri önem taşır. İşlem öncesinde uygun yedekleme yapılması ve mevcut donanım yapılandırmasının kaydedilmesi önerilir.

• CNC parametrelerini ve kullanıcı programlarını yedekleyin.
• Mevcut kartın parça numarasını ve donanım revizyonunu kaydedin.
• Makinenin enerjisini güvenli prosedürlere göre kesin.
• Elektrostatik deşarja karşı gerekli önlemleri uygulayın.
• Yeni kartın mevcut sistemle uyumluluğunu montajdan önce doğrulayın.
• Değişim sonrasında gerekli parametre yükleme ve devreye alma işlemlerini teknik dokümantasyona göre gerçekleştirin.

Kart değişimi sırasında veri kaybı yaşanabileceğinden yedekleme ve geri yükleme planı önceden hazırlanmalıdır. Montaj ve devreye alma işlemleri, CNC sistemleri konusunda yetkin teknik personel tarafından yapılmalıdır.

Satın Alma Öncesi Kontrol Listesi

FANUC A20B-8200-0390 satın almadan önce aşağıdaki noktaların teyit edilmesi tavsiye edilir:

• Parça numarasının A20B-8200-0390 olması
• PMC-SA1 yapılandırmasının uygunluğu
• İşlemci ve DRAM özelliklerinin mevcut sistemle eşleşmesi
• Analog spindle gereksiniminin doğrulanması
• Kartın revizyonu ve fiziksel durumunun incelenmesi
• Ürünün yeni, kullanılmış veya yenilenmiş olduğunun öğrenilmesi
• Test ve çalışma durumunun tedarikçiden teyit edilmesi
• Garanti ve iade koşullarının kontrol edilmesi

Sonuç

FANUC A20B-8200-0390, FANUC Series 0i-C CNC kontrol sistemleri için kullanılan, PMC-SA1 yapılandırmasına, 486 sınıfı işlemciye ve 32 MB DRAM belleğe sahip ana kontrol kartıdır. Uyumlu CNC sistemlerinde bakım, onarım ve yedek parça değişimi amacıyla değerlendirilebilir.

Doğru ürün seçimi, CNC kontrol sisteminin güvenilir çalışması ve gereksiz parça değişimlerinin önlenmesi açısından önemlidir. Sipariş öncesinde mevcut kartın tam parça numarası, PMC yapılandırması ve kontrol ünitesinin donanım özellikleri mutlaka doğrulanmalıdır.
