FANUC A20B-8200-0385 – Series 0i-C CNC Ana Kontrol Kartı (PMC-SB7)

FANUC A20B-8200-0385 – Series 0i-C CNC Ana Kontrol Kartı (PMC-SB7)

Ürün Açıklaması

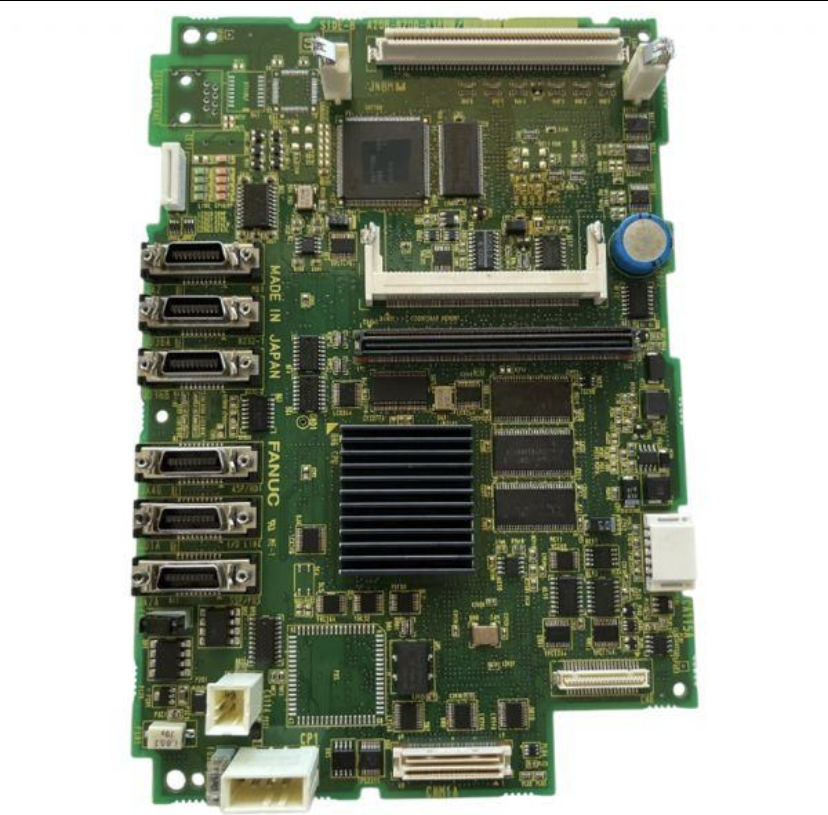

FANUC A20B-8200-0385, FANUC Series 0i-C CNC kontrol sistemlerinde kullanılan ana kontrol kartıdır (Main PCB). PMC-SB7 yapılandırmasına sahip bu kart, CNC kontrol ünitesinin temel elektronik donanımında görev yapar ve uyumlu sistemlerde kontrol işlemlerinin yürütülmesine katkıda bulunur.

Pentium işlemci ve 32 MB DRAM bellek yapılandırmasıyla tanımlanan A20B-8200-0385, analog spindle modülü bulunmayan ana kart sürümüdür. CNC tezgâhlarında bakım, arıza giderme ve yedek parça değişimi süreçlerinde, mevcut kontrol sisteminin donanım özellikleriyle eşleşmesi koşuluyla değerlendirilebilir.

Ürün Bilgileri

• Marka: FANUC
• Parça numarası: A20B-8200-0385
• Ürün tipi: CNC ana kontrol kartı (Main PCB)
• Kontrol serisi: FANUC Series 0i-C
• PMC yapılandırması: PMC-SB7
• İşlemci: Pentium
• DRAM bellek: 32 MB
• Analog spindle modülü: Bulunmayan sürüm
• Kullanım amacı: CNC kontrol sistemlerinde bakım, onarım ve yedek parça değişimi

FANUC A20B-8200-0385 Ne İşe Yarar?

FANUC A20B-8200-0385, CNC kontrol ünitesinin ana elektronik kartı olarak görev yapar. İşlemci ve bellek altyapısını içeren bu kart, CNC sisteminin diğer elektronik bileşenleriyle birlikte çalışır.

PMC-SB7 yapılandırması, kontrol sisteminin programlanabilir makine kontrolüyle ilişkili donanım yapısını tanımlar. Bu yapı, CNC kontrolü ile makinenin ilgili kontrol işlevleri arasındaki koordinasyonda rol oynar.

Ana kart arızası, kontrol ünitesinin yenilenmesi veya yedek parça ihtiyacı gibi durumlarda uygun bir değişim parçası olabilir. Ancak kullanılacağı tezgâhın kontrol modeli ve donanım yapılandırması önceden doğrulanmalıdır.

Teknik Özellikler

Bu teknik tanım, FANUC Series 0i-C donanım listeleri ve ürün kataloglarındaki bilgiler temel alınarak hazırlanmıştır.

Kullanım Alanları

FANUC A20B-8200-0385 aşağıdaki uygulamalarda kullanılabilir:

• FANUC Series 0i-C CNC kontrol sistemlerinin bakım ve onarımı
• Uyumlu CNC ana kartlarının değiştirilmesi
• CNC tezgâhlarının elektronik kontrol donanımının yenilenmesi
• Endüstriyel üretim makinelerinde yedek parça temini
• CNC kontrol ünitelerinin servis ve yenileme işlemleri

Kartın belirli bir CNC makinesinde kullanılabilirliği, yalnızca seri adına bakılarak değil, mevcut donanım ve parça numarası karşılaştırılarak belirlenmelidir.

Bağlantılar ve Sistem Uyumluluğu

A20B-8200-0385 için yayımlanan ürün bilgilerinde aşağıdaki bağlantı ve arayüzler belirtilmektedir:

• COP10A: Servo arayüzü (FSSB)
• JA2: MDI bağlantısı
• JD36A / JD36B: RS-232C seri bağlantıları
• JA40: Analog çıkış / yüksek hızlı dijital giriş işlevleri
• JD1A: I/O Link
• JA7A: Seri spindle / konum kodlayıcı arayüzü
• CP1: 24 V DC giriş beslemesi

Bu bağlantı tanımları ilgili Series 0i-C kart ailesinin dokümantasyonuyla karşılaştırılmalıdır. Kart üzerindeki bağlantıların mevcut makinenin kablo tesisatı ve konfigürasyonuyla uyumlu olduğu ayrıca kontrol edilmelidir.

Doğru Kart Seçimi

FANUC A20B-8200-0385, aynı ailede bulunan diğer ana kontrol kartlarıyla karıştırılmamalıdır.

Özellikle A20B-8200-0381 ve A20B-8200-0385 arasında önemli bir yapılandırma farkı vardır: 0381 analog spindle modülü bulunan, 0385 ise analog spindle modülü bulunmayan sürüm olarak listelenir. Ayrıca 0385, PMC-SB7 yapılandırmasına sahiptir.

Bu nedenle sipariş öncesinde şu bilgiler karşılaştırılmalıdır:

1. Mevcut kartın tam parça numarası
2. CNC kontrol ünitesinin model bilgisi
3. PMC yapılandırması
4. Analog spindle donanımının bulunup bulunmadığı
5. Kartın revizyonu ve fiziksel bağlantıları

Benzer parça numaraları veya aynı ürün ailesinde yer almaları, kartların doğrudan birbirinin yerine kullanılabileceğini garanti etmez.

Montaj ve Bakım Önerileri

Ana kontrol kartının değiştirilmesi, CNC sistemindeki parametreleri ve makineye özel verileri etkileyebilir. Değişim öncesinde gerekli verilerin yedeklenmesi ve sistemin mevcut yapılandırmasının kayıt altına alınması önerilir.

• CNC parametrelerini ve makineye özel programları yedekleyin.
• Enerjiyi kesmeden önce makinenin güvenli duruma getirildiğinden emin olun.
• Elektrostatik deşarj önlemlerini uygulayın.
• Kartı yalnızca parça numarası ve donanım uyumluluğu doğrulandıktan sonra takın.
• Değişim sonrasında gerekli parametre ve devreye alma işlemlerini yetkili teknik personel aracılığıyla gerçekleştirin.

Kart değişimi sırasında veya sonrasında veri kaybı yaşanabileceğinden, yedekleme ve geri yükleme planı önceden hazırlanmalıdır.

Satın Alma Öncesi Kontrol Listesi

FANUC A20B-8200-0385 satın almadan önce aşağıdaki noktaların teyit edilmesi tavsiye edilir:

• Parça numarasının A20B-8200-0385 olması
• PMC-SB7 yapılandırmasının uygunluğu
• Analog spindle donanımıyla ilgili sistem gereksinimleri
• Kartın fiziksel durumu ve revizyonu
• Ürünün yeni, kullanılmış veya yenilenmiş olması
• Test raporu ve çalışma durumunun tedarikçiden doğrulanması
• Garanti ve iade koşulları

Sonuç

FANUC A20B-8200-0385, Series 0i-C CNC kontrol sistemleri için kullanılan PMC-SB7 yapılandırmalı ana kontrol kartıdır. Pentium işlemcisi, 32 MB DRAM belleği ve analog spindle modülü bulunmayan donanım yapısıyla, uyumlu CNC kontrol ünitelerinde bakım ve yedek parça değişimi amacıyla değerlendirilebilir.

Sipariş öncesinde mevcut kartın parça numarası ve CNC sisteminin donanım yapılandırması mutlaka doğrulanmalıdır.
