FANUC A20B-8200-0384 – CNC Sistem Ana Kartı (Main PCB)

FANUC A20B-8200-0384 – Series 0i-C CNC Ana Kontrol Kartı (PMC-SA1)

Ürün Açıklaması

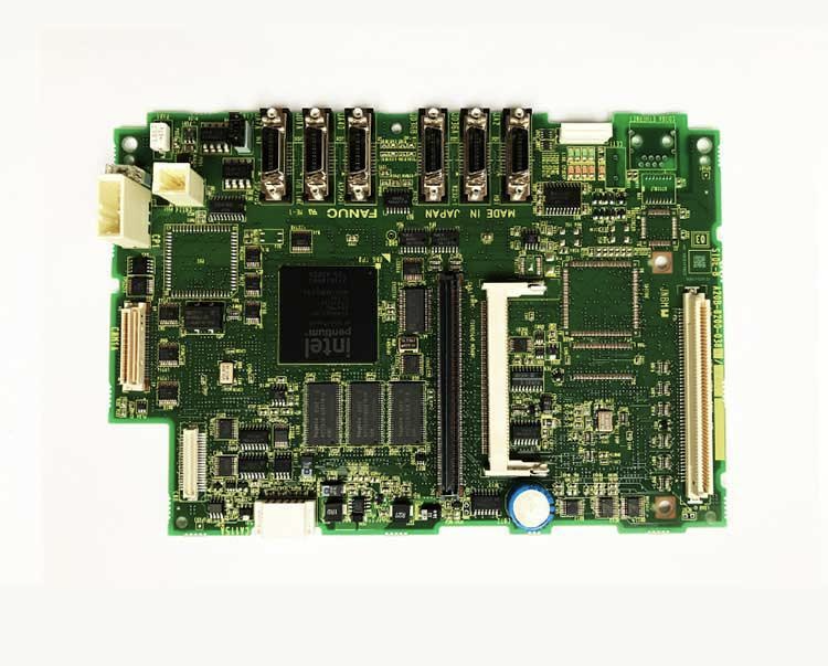

FANUC A20B-8200-0384, FANUC Series 0i-C CNC kontrol sistemlerinde kullanılan ana kontrol kartıdır (Main PCB). PMC-SA1 yapılandırmasına sahip olan bu kart, CNC kontrol ünitesinin temel elektronik altyapısında görev yapar.

FANUC Series 0i-C donanım kartları listesinde A20B-8200-0384; Pentium işlemci, 32 MB DRAM bellek ve analog spindle modülü bulunmayan ana kart yapılandırmasıyla tanımlanmaktadır. Bu nedenle kart seçimi sırasında yalnızca parça numarasının değil, mevcut CNC sisteminin donanım yapısının da kontrol edilmesi önemlidir.

Ürün kodu: A20B-8200-0384
Marka: FANUC
Ürün tipi: CNC ana kontrol kartı / Main PCB
Kontrol serisi: FANUC Series 0i-C
PMC yapılandırması: PMC-SA1
İşlemci: Pentium
DRAM kapasitesi: 32 MB
Analog spindle yapılandırması: Analog spindle modülü bulunmayan sürüm

Bu bilgiler, FANUC Series 0i-C donanım listesinde yer alan parça tanımlarına dayanmaktadır.

FANUC A20B-8200-0384 Ne İşe Yarar?

FANUC A20B-8200-0384, uyumlu CNC kontrol ünitesinin ana elektronik kartı olarak görev yapar. CNC sisteminin işlemci ve bellek altyapısını barındıran bu kart, kontrol ünitesinin diğer elektronik bileşenleriyle birlikte çalışır.

CNC tezgâhlarında ana kart arızası, kontrol sistemi bakımı veya yedek parça değişimi gerektiğinde değerlendirilebilir. Kullanılacağı sistemin donanım yapılandırması ve mevcut kartın parça numarası doğrulanmalıdır.

Bu ürün tek başına komple bir CNC kontrol ünitesi değildir. Sistem içerisinde ekran, servo arayüz kartı, bellek modülleri ve diğer donanımlar ayrıca bulunabilir.

Teknik Özellikler

• Üretici: FANUC
• Parça numarası: A20B-8200-0384
• Ürün ailesi: A20B-8200
• Kart tanımı: Series 0i-C Main Board
• PMC tipi: PMC-SA1
• CPU: Pentium
• DRAM: 32 MB
• Analog spindle modülü: Bulunmayan yapılandırma
• Kullanım amacı: CNC kontrol sistemlerinde ana kart ve yedek parça uygulamaları

Teknik özellikler, FANUC Series 0i-C donanım kartı listesinde belirtilen yapılandırmaya göre hazırlanmıştır.

Kullanım Alanları

FANUC A20B-8200-0384 aşağıdaki uygulamalarda değerlendirilebilir:

• FANUC Series 0i-C CNC kontrol sistemlerinin bakım ve onarımı
• Arızalı ana kontrol kartlarının değiştirilmesi
• CNC tezgâhlarının elektronik kontrol altyapısının yenilenmesi
• Endüstriyel otomasyon sistemleri için yedek parça temini
• Uyumlu CNC kontrol ünitelerinde servis ve yenileme işlemleri

Kartın kullanılabilirliği, mevcut kontrol ünitesinin modeli ve donanım konfigürasyonu doğrulandıktan sonra belirlenmelidir.

Uyumluluk ve Doğru Kart Seçimi

A20B-8200-0384, PMC-SA1 yapılandırmalı Series 0i-C ana kontrol kartıdır. Aynı ürün ailesinde benzer görünümlü ancak farklı teknik yapılandırmalara sahip kartlar bulunmaktadır.

Örneğin:

• A20B-8200-0380: PMC-SA1, Pentium CPU, 32 MB DRAM; analog spindle yapılandırması bulunan sürüm.
• A20B-8200-0381: PMC-SB7, Pentium CPU, 32 MB DRAM; analog spindle yapılandırması bulunan sürüm.
• A20B-8200-0384: PMC-SA1, Pentium CPU, 32 MB DRAM; analog spindle modülü bulunmayan sürüm.
• A20B-8200-0385: PMC-SB7, Pentium CPU, 32 MB DRAM; analog spindle modülü bulunmayan sürüm.

Bu modellerin yapılandırmaları farklıdır. Özellikle A20B-8200-0384 ile A20B-8200-0385, yalnızca aynı ailede yer aldıkları için doğrudan birbirinin yerine kullanılabilir kabul edilmemelidir.

Sipariş öncesinde mevcut kart üzerindeki tam parça numarası, kontrol ünitesi modeli, PMC yapılandırması ve donanım revizyonu karşılaştırılmalıdır.

Montaj ve Veri Yedekleme

CNC ana kontrol kartının değiştirilmesi sırasında makineye özel parametreler, programlar ve bellek verileri önem taşır. Değişim işlemi öncesinde gerekli verilerin yedeklenmesi ve yeni kartın mevcut sistemle uyumluluğunun kontrol edilmesi önerilir.

Montaj öncesinde:

1. CNC parametrelerini ve kullanıcı programlarını yedekleyin.
2. Mevcut kartın parça numarasını ve donanım yapılandırmasını doğrulayın.
3. Yeni kartın mevcut kontrol ünitesiyle uyumlu olduğundan emin olun.
4. Enerji güvenliği ve elektrostatik deşarj önlemlerine uyun.
5. Kart değişimi sonrasında gerekli parametre yükleme ve devreye alma işlemlerini yetkin teknik personel aracılığıyla gerçekleştirin.

Kart değişimi sonrasında sistemin yeniden yapılandırılması gerekebilir. Gerekli veri ve servis işlemleri, kullanılan CNC sisteminin teknik dokümantasyonuna göre yapılmalıdır.

Satın Alma Öncesi Kontrol Listesi

FANUC A20B-8200-0384 satın almadan önce aşağıdaki noktaların kontrol edilmesi tavsiye edilir:

• Parça numarasının A20B-8200-0384 olarak doğrulanması
• PMC-SA1 yapılandırmasının mevcut sistemle uyumluluğu
• Analog spindle yapılandırmasının kontrol edilmesi
• Kartın revizyonu ve fiziksel durumu
• Ürünün yeni, kullanılmış veya yenilenmiş olması
• Test ve çalışma durumunun tedarikçiden teyit edilmesi
• Garanti, iade ve teslimat koşulları

Sonuç

FANUC A20B-8200-0384, FANUC Series 0i-C CNC kontrol sistemleri için tasarlanmış, PMC-SA1 yapılandırmasına sahip Pentium işlemcili ve 32 MB DRAM bellekli ana kontrol kartıdır. Analog spindle modülü bulunmayan yapılandırmasıyla, uyumlu CNC sistemlerinde bakım, onarım ve yedek parça değişimi amacıyla kullanılabilir.

Doğru ürün seçimi için mevcut kartın parça numarası, PMC tipi ve kontrol ünitesinin donanım yapılandırması sipariş öncesinde mutlaka doğrulanmalıdır.
