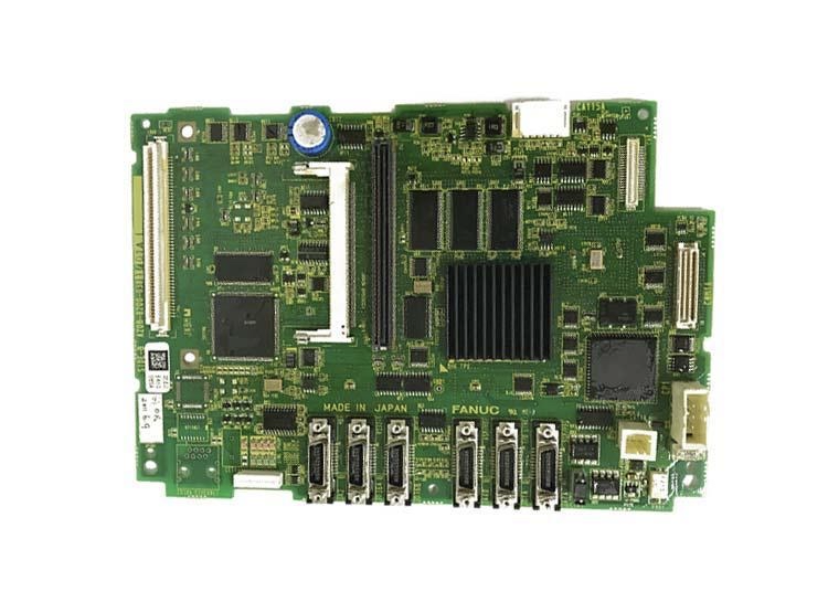

FANUC A20B-8200-0381 – Series 0i-C CNC Ana Kontrol Kartı (PMC-SB7)
FANUC A20B-8200-0381 – Series 0i-C CNC Ana Kontrol Kartı (PMC-SB7)
FANUC A20B-8200-0381, FANUC Series 0i-C CNC kontrol sistemlerinde kullanılan PMC-SB7 yapılandırmalı ana kontrol kartıdır. Pentium işlemci ve 32 MB DRAM belleğe sahip olan bu kart, CNC kontrol ünitesinin ana elektronik platformunu oluşturur. Bakım ve yedek parça değişiminde kullanılmadan önce mevcut kart numarası ve sistem uyumluluğu doğrulanmalıdır.
FANUC A20B-8200-0381 – Series 0i-C CNC Ana Kontrol Kartı (PMC-SB7)
Ürün Açıklaması
FANUC A20B-8200-0381, FANUC Series 0i-C CNC kontrol sistemlerinde kullanılan ana kontrol kartıdır (Main PCB). PMC-SB7 yapılandırmasına sahip olan bu kart, CNC kontrol ünitesinin elektronik altyapısında işlemci, bellek ve ilgili kontrol bileşenlerinin çalışmasını destekleyen ana kart platformudur.
FANUC teknik dokümantasyonunda A20B-8200-0381; Pentium işlemci ve 32 MB DRAM bellek yapılandırmasıyla tanımlanır. CNC makinelerinde ana kart arızası, elektronik kontrol sistemi bakımı veya yedek parça değişimi gerektiğinde, mevcut sistemle uyumluluğu doğrulanarak kullanılabilir.
Ürün kodu: A20B-8200-0381
Marka: FANUC
Ürün tipi: CNC ana kontrol kartı / Main PCB
Kontrol serisi: FANUC Series 0i-C
PMC tipi: PMC-SB7
İşlemci: Pentium
DRAM kapasitesi: 32 MB
FANUC A20B-8200-0381 Ne İşe Yarar?
A20B-8200-0381, CNC kontrol ünitesinin ana elektronik kart platformudur. Kontrol sisteminin işlemci ve bellek altyapısının yanı sıra servo arayüzü, MDI, seri haberleşme, I/O bağlantıları ve diğer ilgili donanım bileşenleriyle birlikte çalışır.
Bu kart, uyumlu CNC tezgâhlarında ana kart değişimi ve kontrol sistemi onarımı için değerlendirilebilir. Tek başına komple bir CNC kontrol ünitesi değildir; sistemdeki diğer kartlar, modüller ve yazılım yapılandırması makinenin donanımına göre değişebilir.
Teknik Özellikler
- Üretici: FANUC
- Parça numarası: A20B-8200-0381
- Ürün grubu: A20B-8200 serisi
- Kart tanımı: Series 0i-C Main Board
- PMC yapılandırması: PMC-SB7
- CPU: Pentium
- DRAM: 32 MB
- Servo arayüzü: COP10A – FSSB
- MDI bağlantısı: JA2
- Seri haberleşme: JD36A ve JD36B – RS-232C
- Analog çıkış / yüksek hızlı DI: JA40
- I/O bağlantısı: JD1A – I/O Link
- Spindle / position coder bağlantısı: JA7A
- Besleme bağlantısı: CP1 – 24 V DC giriş
Bu özellikler FANUC Series 0i-C bakım kılavuzundaki ana kart ve bağlantı tanımlarına dayanmaktadır.
Kullanım Alanları
FANUC A20B-8200-0381 aşağıdaki uygulamalarda kullanılabilir:
- FANUC Series 0i-C CNC kontrol ünitelerinin bakımı
- Arızalı ana kontrol kartlarının değiştirilmesi
- CNC tezgâhlarının elektronik kontrol sistemi onarımı
- Endüstriyel CNC yedek parça temini
- Uyumlu kontrol ünitelerinde kart yenileme ve yeniden devreye alma çalışmaları
Kart, kullanılacağı CNC kontrol ünitesinin donanım yapılandırmasıyla eşleştiği doğrulandıktan sonra tercih edilmelidir.
Uyumluluk ve Doğru Kart Seçimi
FANUC A20B-8200-0381, PMC-SB7 yapılandırmalı Series 0i-C ana kartıdır. Aynı ürün ailesinde farklı işlemci ve PMC seçeneklerine sahip modeller bulunduğundan, yalnızca kartların dış görünüşüne bakılarak uyumluluk kararı verilmemelidir.
Örneğin:
- A20B-8200-0380: PMC-SA1, Pentium CPU, 32 MB DRAM
- A20B-8200-0381: PMC-SB7, Pentium CPU, 32 MB DRAM
- A20B-8200-0390: PMC-SA1, 486 CPU, 32 MB DRAM
- A20B-8200-0391: PMC-SB7, 486 CPU, 32 MB DRAM
Bu modellerin farklı PMC veya işlemci yapılandırmaları vardır ve otomatik olarak birbirinin yerine kullanılabilecek parçalar olarak değerlendirilmemelidir.
Sipariş öncesinde mevcut kart kodu, CNC kontrol ünitesi modeli, PMC tipi ve donanım revizyonu karşılaştırılmalıdır.
Montaj ve Veri Yedekleme
Ana kart değişiminden önce CNC parametrelerinin, programların, makineye özel ayarların ve gerekli bellek verilerinin yedeklenmesi önemlidir. Değişim sonrasında parametrelerin geri yüklenmesi veya kontrol ünitesinin yeniden yapılandırılması gerekebilir.
Kart değişiminde aşağıdaki adımlar izlenmelidir:
- Mevcut CNC parametrelerini ve programları yedeklemek.
- Makineye özel yapılandırma ve gerekli bellek verilerini korumak.
- Yeni kartın parça numarasını ve PMC yapılandırmasını doğrulamak.
- Mevcut sistemdeki diğer kartların ve modüllerin uyumluluğunu kontrol etmek.
- Devreye alma ve gerekli veri yükleme işlemlerini teknik dokümantasyona uygun şekilde gerçekleştirmek.
Montaj sırasında enerji güvenliği ve elektrostatik deşarj önlemlerine uyulmalıdır. Kart değişimi ve devreye alma işlemleri yetkin CNC servis personeli tarafından yapılmalıdır.
Satın Alma Öncesi Kontrol Listesi
FANUC A20B-8200-0381 satın alırken aşağıdaki noktaların teyit edilmesi önerilir:
- Parça numarası ve kart revizyonu
- PMC-SB7 yapılandırmasının mevcut sistemle uyumluluğu
- CPU ve bellek yapılandırması
- Ürünün yeni, kullanılmış veya yenilenmiş olması
- Test ve çalışma durumu
- Teslimata dâhil olan kart ve modüller
- Garanti ve iade koşulları
Sonuç
FANUC A20B-8200-0381, FANUC Series 0i-C CNC kontrol sistemleri için PMC-SB7 yapılandırmalı, Pentium işlemcili ve 32 MB DRAM belleğe sahip ana kontrol kartıdır. CNC kontrol ünitelerinin bakım, onarım ve yedek parça değişimi süreçlerinde kullanılabilir.
Doğru ürün seçimi için mevcut kart numarası, PMC tipi, işlemci yapılandırması ve kontrol ünitesi uyumluluğu sipariş öncesinde doğrulanmalıdır.
