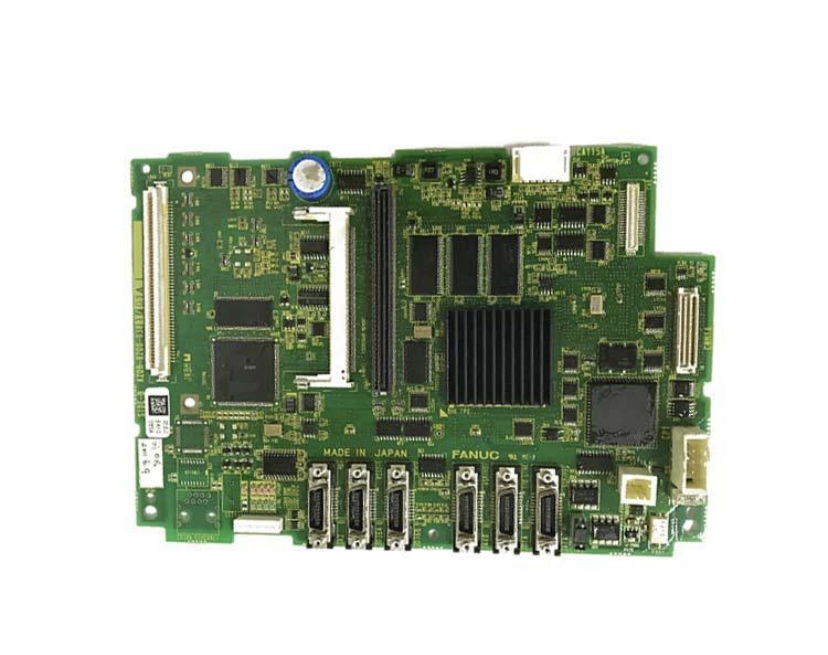

FANUC A20B-8200-0380 – 0i-C CNC Ana Kontrol Kartı (Main PCB)

FANUC A20B-8200-0380 – Series 0i-C CNC Ana Kontrol Kartı

Ürün Açıklaması

FANUC A20B-8200-0380, FANUC Series 0i-C CNC kontrol sistemlerinde kullanılan ana kontrol kartıdır (Main PCB). CNC kontrol ünitesinin temel elektronik platformunu oluşturan bu kart, kontrol sisteminin işlemci ve bellek altyapısını ve ilgili çevre birimlerinin bağlantılarını destekler.

FANUC teknik dokümantasyonunda bu model, PMC-SA1, Pentium CPU ve 32 MB DRAM özellikleriyle tanımlanır. CNC tezgâhlarında ana kart arızası, elektronik kontrol sistemi bakımı veya yedek parça değişimi gerektiğinde, uyumluluğu doğrulanarak kullanılabilir.

Ürün kodu: A20B-8200-0380
Marka: FANUC
Ürün tipi: CNC ana kontrol kartı (Main PCB)
Kontrol serisi: FANUC Series 0i-C
PMC yapılandırması: PMC-SA1
İşlemci: Pentium
DRAM kapasitesi: 32 MB

FANUC A20B-8200-0380 Ne İşe Yarar?

A20B-8200-0380, FANUC 0i-C CNC kontrol ünitesinin ana kart platformu olarak görev yapar. Kontrol sisteminin işlemci ve bellek altyapısının yanı sıra servo arayüzü, MDI bağlantısı, seri haberleşme ve I/O bağlantıları gibi işlevlerin bulunduğu donanım platformunun bir parçasıdır.

Kart; uyumlu CNC tezgâhlarında bakım, onarım ve arızalı ana kartın değiştirilmesi amacıyla değerlendirilebilir. Bununla birlikte, tek başına komple bir CNC kontrol ünitesi değildir; sistemdeki diğer kartlar, modüller ve yazılım yapılandırması makinenin mevcut donanımına bağlıdır.

Teknik Özellikler

• Üretici: FANUC
• Parça numarası: A20B-8200-0380
• Ürün grubu: A20B-8200 serisi
• Ürün tanımı: Series 0i-C Main Board
• PMC tipi: PMC-SA1
• CPU: Pentium
• DRAM: 32 MB
• Servo arayüzü: FSSB bağlantısı
• MDI bağlantısı: JA2
• Seri haberleşme: JD36A ve JD36B, RS-232C
• I/O bağlantısı: JD1A, I/O Link
• Spindle/position coder bağlantısı: JA7A
• Güç girişi: CP1, 24 V DC giriş

Bağlantı adları ve donanım özellikleri FANUC Series 0i-C bakım kılavuzundaki ana kart açıklamalarına dayanmaktadır.

Kullanım Alanları

FANUC A20B-8200-0380 aşağıdaki uygulamalarda kullanılabilir:

• FANUC Series 0i-C CNC kontrol ünitelerinin bakımı
• Arızalı ana kontrol kartlarının değiştirilmesi
• CNC tezgâhlarının elektronik kontrol sistemi onarımı
• Endüstriyel CNC yedek parça temini
• Uyumlu kontrol sistemlerinde kart yenileme ve yeniden devreye alma işlemleri

Uyumluluk ve Doğru Kart Seçimi

A20B-8200-0380 sipariş edilmeden önce mevcut kartın parça numarası, PMC tipi ve işlemci yapılandırması kontrol edilmelidir. Aynı seri içinde farklı işlemci, PMC ve bellek yapılandırmalarına sahip kartlar bulunmaktadır.

Örneğin, A20B-8200-0381 modeli PMC-SB7 yapılandırmasıyla tanımlanırken A20B-8200-0380 modeli PMC-SA1 yapılandırmasına sahiptir. Bu nedenle iki kartın yalnızca fiziksel benzerliklerine bakılarak birbirinin yerine kullanılabileceği varsayılmamalıdır.

Satın alma öncesinde şu noktalar doğrulanmalıdır:

1. Mevcut kartın parça numarası.
2. CNC kontrol ünitesinin Series 0i-C yapılandırması.
3. PMC tipi ve CPU/bellek özellikleri.
4. Kartın revizyonu ve mevcut makineyle uyumluluğu.
5. Ürünün eklenti kartlarıyla birlikte mi yoksa yalnızca ana PCB olarak mı teslim edildiği.

Montaj ve Veri Yedekleme

Ana kontrol kartı değişiminden önce CNC parametreleri, makineye özel ayarlar, programlar ve gerekli bellek verileri yedeklenmelidir. Kart değişimi sonrasında sistemin yeniden yapılandırılması veya parametrelerin ve programların geri yüklenmesi gerekebilir.

Montaj sırasında enerji güvenliği ve elektrostatik deşarj önlemlerine uyulmalıdır. Kartın devreye alınması, gerekli parametre yüklemeleri ve kontrol işlemleri makinenin teknik dokümanlarına uygun şekilde, yetkin CNC servis personeli tarafından yapılmalıdır.

Satın Alma Öncesi Kontrol Listesi

FANUC A20B-8200-0380 satın alırken aşağıdaki bilgiler teyit edilmelidir:

• Ürün kodu ve kart revizyonu
• PMC-SA1 ve Pentium yapılandırmasının mevcut sistemle uyumu
• Ürünün yeni, kullanılmış veya yenilenmiş olması
• Test ve çalışma durumu
• Teslimat kapsamındaki kart ve modüller
• Garanti ve iade koşulları

Sonuç

FANUC A20B-8200-0380, FANUC Series 0i-C CNC kontrol sistemleri için PMC-SA1, Pentium CPU ve 32 MB DRAM yapılandırmasına sahip ana kontrol kartıdır. CNC kontrol sistemlerinin bakım, onarım ve yedek parça değişiminde kullanılabilir.

Doğru ürün seçimi için mevcut kart numarası, PMC yapılandırması ve makinenin donanım özellikleri sipariş öncesinde karşılaştırılmalıdır.
