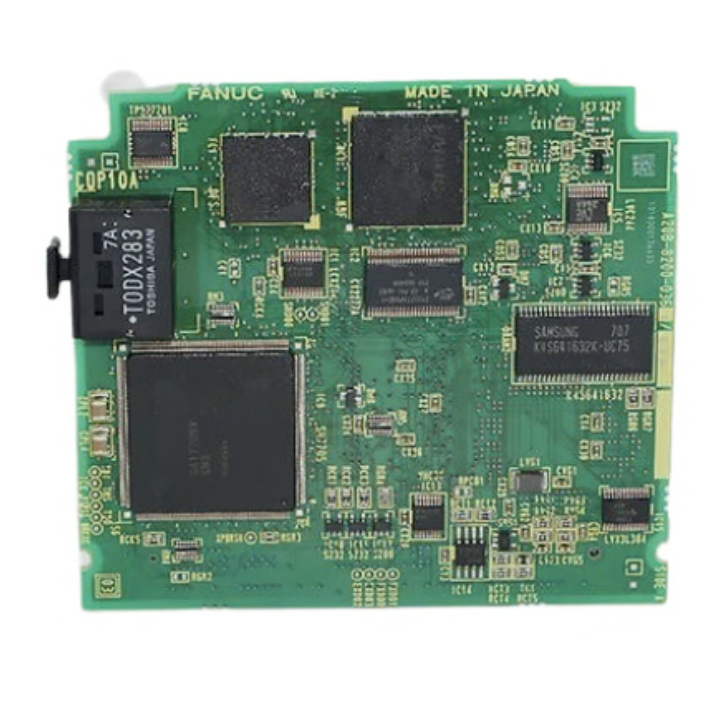

FANUC A20B-8200-0361 – CNC Servo Kontrol Kartı

FANUC A20B-8200-0361 CNC Eksen Kontrol Kartı – Detaylı Ürün İçeriği

Ürün Tanımı

FANUC A20B-8200-0361, FANUC Series 0i-C CNC kontrol sistemlerinde kullanılan bir eksen kontrol kartıdır. CNC kontrol ünitesi ile servo sistemleri arasındaki hareket kontrol altyapısında görev yapan bu elektronik kart, makinenin eksen hareketlerinin kontrol edilmesini sağlayan donanım bileşenlerinden biridir.

FANUC Series 0i-C bakım kılavuzunda bu ürün kodu dört eksen kontrol kartı olarak tanımlanmaktadır. Bazı satıcıların ürün açıklamalarında farklı eksen sayıları yer alabildiğinden, satın alma ve değişim öncesinde ürün kodunun ve donanım revizyonunun doğrulanması önemlidir.

Teknik Özellikler

• Marka: FANUC
• Ürün kodu: A20B-8200-0361
• Ürün tipi: CNC eksen kontrol kartı
• Kart kategorisi: Servo/eksen kontrol elektronik kartı
• Uyumlu kontrol ailesi: FANUC Series 0i-C
• Kontrol kapasitesi: Dört eksen
• Kullanım alanı: CNC torna, freze ve işleme merkezi kontrol sistemleri
• Temel işlev: CNC eksen kontrol altyapısının yönetilmesine katkıda bulunmak

Not: Bu bilgiler FANUC Series 0i-C bakım kılavuzu ve ürün kataloglarındaki tanımlara dayanmaktadır. Diğer kontrol serileriyle uyumluluk ayrıca doğrulanmalıdır.

Çalışma Prensibi

CNC kontrol sisteminde eksen kontrol kartı, kontrol ünitesinin hareket komutlarının ilgili servo kontrol altyapısına iletilmesinde rol oynar. Bu yapı, makine eksenlerinin programlanan hareketleri gerçekleştirmesine yardımcı olur.

Kartın sistem içindeki görevi genel olarak şu başlıklarda açıklanabilir:

• CNC kontrol ünitesinin eksen kontrol işlevlerini desteklemek.
• Uyumlu servo sistemleriyle hareket kontrol altyapısı üzerinden iletişim kurmak.
• Birden fazla makine ekseninin kontrol edilmesini sağlayan donanım yapısının parçası olmak.
• CNC sisteminin ilgili eksen kontrol fonksiyonlarının çalışmasına katkıda bulunmak.

Gerçek işlevler, kontrol ünitesinin yapılandırmasına ve kullanılan servo sisteminin özelliklerine bağlıdır.

Kullanım Alanları

FANUC A20B-8200-0361, uygun donanım yapılandırmasına sahip FANUC Series 0i-C CNC kontrol sistemlerinde kullanılabilir. Bu kontrol ailesini kullanan endüstriyel takım tezgâhları arasında şunlar bulunabilir:

• CNC torna tezgâhları
• CNC freze tezgâhları
• CNC işleme merkezleri
• Çok eksenli hareket kontrolü gerektiren takım tezgâhları

Bu liste genel uygulama alanlarını ifade eder; her makine modelinde doğrudan kullanılabileceği anlamına gelmez.

Arıza Belirtileri ve Kontrol

Eksen kontrol kartı veya bağlantılı kontrol donanımında bir sorun meydana geldiğinde, sistemin yapılandırmasına bağlı olarak aşağıdaki belirtiler görülebilir:

• CNC kontrol ünitesinde donanım veya eksen kontrol alarmı oluşması
• Servo sisteminin başlatılamaması
• Bir veya daha fazla eksende hareket komutlarının gerçekleştirilememesi
• Kontrol ünitesinin ilgili kartı tanımaması
• Kart bağlantılarında veya iletişim altyapısında kesintiler yaşanması

Bu belirtiler tek başına kartın arızalı olduğunu kanıtlamaz. Servo sürücü, kablolar, güç kaynağı, geri besleme elemanları ve diğer kontrol kartları da arızanın kaynağı olabilir.

Montaj ve Bakım Önerileri

• Kart sökülmeden önce CNC kontrol ünitesinin üretici talimatlarına uygun biçimde enerjisi kesilmelidir.
• Elektrostatik boşalmaya karşı uygun koruma kullanılmalıdır.
• Kart üzerindeki ürün kodu, revizyon ve bağlantı yapısı kontrol edilmelidir.
• Soketlerde, konnektörlerde ve devre kartında fiziksel hasar olup olmadığı incelenmelidir.
• Değişim öncesinde makinenin parametreleri ve gerekli kontrol verileri yedeklenmelidir.
• Montaj sonrasında sistemin donanım tanılaması ve ilgili servo kontrolleri, yetkili teknik personel tarafından gerçekleştirilmelidir.

Muadil ve Yedek Parça Seçimi

A20B-8200-0361 yerine başka bir kart kullanılacaksa yalnızca ürün ailesinin benzer olması yeterli değildir. Kartın eksen kapasitesi, donanım revizyonu, kontrol ünitesi uyumluluğu ve bağlantı yapısı birlikte değerlendirilmelidir.

FANUC Series 0i-C bakım kılavuzunda A20B-8200-0360 iki eksenli, A20B-8200-0361 ise dört eksenli kontrol kartı olarak listelenir. Bu nedenle bu iki ürünün birbirinin doğrudan muadili olduğu varsayılmamalıdır.

Sonuç

FANUC A20B-8200-0361, FANUC Series 0i-C CNC kontrol sistemleri için tanımlanmış dört eksenli kontrol kartıdır. CNC makinesinin eksen kontrol altyapısında görev yapan bu kart, servo hareket kontrol sisteminin doğru çalışması açısından önem taşır. Doğru yedek parçanın seçilmesi için kontrol ünitesi modeli, kart revizyonu ve mevcut donanım yapılandırması mutlaka karşılaştırılmalıdır.
