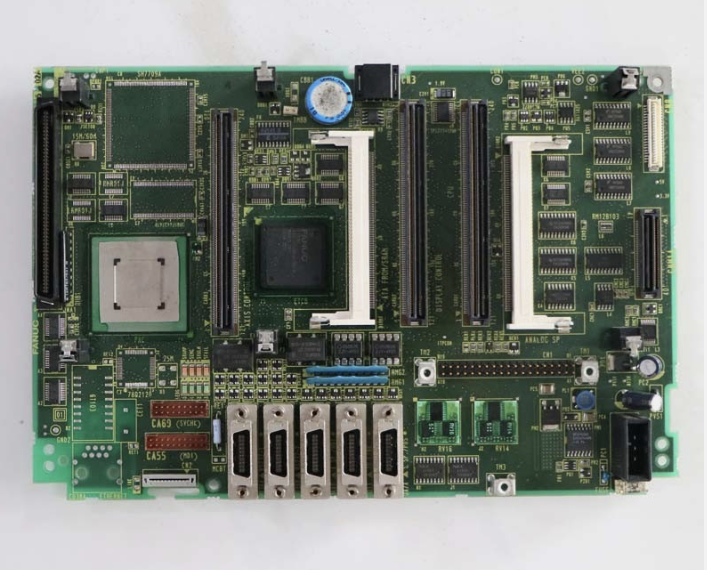

FANUC A20B-8101-0285 – Series 0i Mate-C CNC Ana Kontrol Kartı

FANUC A20B-8101-0285 – Series 0i Mate-C CNC Ana Kontrol Kartı

Ürün Açıklaması

FANUC A20B-8101-0285, FANUC Series 0i Mate-C CNC kontrol sistemlerinde kullanılan ana kontrol kartıdır (Main Board). CNC kontrol ünitesinin elektronik donanım mimarisinde görev alan bu kart, sistemin diğer elektronik bileşenleri ve bağlantı arayüzleriyle birlikte çalışır.

CNC makinelerinde ana kontrol kartı; kontrol ünitesinin donanım bütünlüğü, çevre birimleriyle iletişimi ve sistemin genel çalışma yapısı açısından önemli bir bileşendir. FANUC A20B-8101-0285, uyumlu Series 0i Mate-C kontrol ünitelerinde bakım, onarım ve arızalı kartın değiştirilmesi amacıyla yedek parça olarak değerlendirilebilir.

FANUC Series 0i/0i Mate-C bakım dokümanında A20B-8101-0285, Series 0i Mate-C ana kartı olarak tanımlanmaktadır. Ürün seçimi sırasında mevcut kartın parça numarasının yanı sıra kontrol ünitesinin modeli ve donanım yapılandırması da doğrulanmalıdır.

Ürün Bilgileri

• Marka: FANUC
• Ürün kodu: A20B-8101-0285
• Ürün tipi: CNC ana kontrol kartı (Main Board)
• Kontrol serisi: FANUC Series 0i Mate-C
• Ürün kategorisi: CNC elektronik kartları
• Kullanım alanı: CNC tezgâhları, endüstriyel otomasyon ve elektronik bakım
• Temel kullanım amacı: Uyumlu CNC kontrol ünitelerinde ana kart değişimi ve yedek parça temini

FANUC A20B-8101-0285 Ne İşe Yarar?

FANUC A20B-8101-0285, CNC kontrol ünitesinin ana kart bileşenlerinden biridir. Kontrol sistemindeki diğer donanımlarla birlikte çalışarak kontrol ünitesinin elektronik altyapısının bir parçasını oluşturur.

Kartın bağlantı arayüzleri; MDI ünitesi, seri haberleşme, I/O Link, servo sistemi ve diğer desteklenen bileşenlerle ilişkili bağlantıların gerçekleştirilmesine yardımcı olur. Bu bağlantıların kullanım şekli, CNC kontrol ünitesinin donanım yapılandırmasına ve makinenin elektrik projesine bağlıdır.

A20B-8101-0285 aşağıdaki durumlarda yedek parça olarak değerlendirilebilir:

• CNC kontrol ünitesindeki ana kartın arızalanması
• Elektronik bakım ve onarım çalışmaları
• Mevcut ana kontrol kartının uyumlu bir kartla değiştirilmesi
• CNC makinesinin revizyon veya yenileme süreci
• Uyumlu Series 0i Mate-C sistemleri için yedek parça ihtiyacı

Bu kart tek başına komple CNC kontrol ünitesi veya servo sürücüsü değildir. Sistemin çalışması, uygun diğer donanımların ve doğru yapılandırmanın mevcut olmasına bağlıdır.

Teknik Özellikler

Özellik	Açıklama
Üretici	FANUC
Parça numarası	A20B-8101-0285
Kart tipi	CNC ana kontrol kartı
Kontrol serisi	Series 0i Mate-C
MDI bağlantısı	CA55
Seri haberleşme	JD36A / JD36B – RS-232C
Analog çıkış / yüksek hızlı dijital giriş	JA40
I/O Link bağlantısı	JD44A
Seri spindle / konum kodlayıcı arayüzü	JA41
Besleme bağlantısı	CP1 – 24 V DC giriş
Servo arayüzü	İlgili sistemdeki servo kartı ve bağlantı yapılandırması üzerinden doğrulanmalıdır
CPU ve bellek	Mevcut donanım yapılandırmasına göre doğrulanmalıdır
Kullanım alanı	CNC kontrol sistemleri ve endüstriyel otomasyon

Teknik not: Yukarıdaki bağlantı adları FANUC Series 0i/0i Mate-C bakım dokümanındaki bağlantı tablosuna dayanmaktadır. COP10A-1 servo arayüzü, dokümanda servo kartı üzerindeki bağlantı olarak açıklanır. Bu nedenle konektörlerin yerleşimi ve kullanımı, kartın takıldığı kontrol ünitesi sürümüne göre kontrol edilmelidir.

Bağlantı ve Arayüz Bilgileri

CA55 – MDI Bağlantısı

CA55, MDI (Manual Data Input) ünitesiyle ilişkili bağlantıdır. Operatör paneli ve kontrol ünitesi arasındaki bağlantıda kullanılacak kablo ve donanım, mevcut FANUC sistemine uygun olmalıdır.

JD36A ve JD36B – RS-232C Seri Haberleşme

JD36A ve JD36B, RS-232C seri haberleşme portlarıdır. Desteklenen sistem yapılandırmalarında harici cihazlarla seri veri alışverişi için kullanılabilirler. Program aktarımı gibi işlemlerin mümkün olup olmadığı, kontrol ünitesinin ayarlarına ve bağlı ekipmana bağlıdır.

JA40 – Analog Çıkış / Yüksek Hızlı Dijital Giriş

JA40, analog çıkış ve yüksek hızlı dijital giriş işlevleriyle ilişkilidir. Bağlantı yapılmadan önce kullanılacak sinyallerin ve pin düzeninin makinenin elektrik şemasıyla uyumlu olduğu doğrulanmalıdır.

JD44A – I/O Link

JD44A, I/O Link bağlantısıdır. CNC kontrol sistemi ile uyumlu giriş/çıkış bileşenleri arasındaki iletişim altyapısında görev alır. Kullanılacak I/O birimleri ve bağlantı kabloları, kontrol sisteminin donanım özelliklerine uygun seçilmelidir.

JA41 – Seri Spindle / Konum Kodlayıcı

JA41, seri spindle ve konum kodlayıcı bağlantılarıyla ilişkilidir. Kullanılacak spindle ve kodlayıcı bileşenlerinin uyumluluğu, mevcut CNC kontrol sisteminin yapılandırmasına göre belirlenmelidir.

CP1 – 24 V DC Giriş

CP1, bakım dokümanında 24 V DC giriş bağlantısı olarak tanımlanır. Besleme bağlantısı sırasında doğru gerilim ve bağlantı düzeni üretici dokümanına ve makinenin elektrik projesine göre doğrulanmalıdır.

Kullanım Alanları

FANUC A20B-8101-0285 aşağıdaki uygulamalarda değerlendirilebilir:

• FANUC Series 0i Mate-C CNC kontrol ünitelerinin bakımı
• Arızalı ana kontrol kartlarının değiştirilmesi
• CNC torna tezgâhlarının elektronik kontrol sistemleri
• CNC freze makineleri ve işleme merkezlerinin bakım çalışmaları
• Endüstriyel üretim makinelerinde elektronik arıza giderme
• CNC kontrol ünitelerinin revizyon ve yenileme işlemleri
• Uyumlu kontrol sistemleri için yedek parça stokunun oluşturulması

Ürünün belirli bir makinede kullanılabilirliği, yalnızca makine markasına göre belirlenmemelidir. Kontrol ünitesinin tam modeli, mevcut kartın parça numarası, donanım revizyonu ve bağlantı yapısı birlikte incelenmelidir.

FANUC A20B-8101-0285 ile A20B-8101-0280 Arasındaki Fark

A20B-8101-0285 ve A20B-8101-0280, FANUC kontrol sistemlerinde kullanılan ana kartlardır; ancak farklı kontrol serileri için tanımlanmışlardır.

• A20B-8101-0285: Series 0i Mate-C ana kontrol kartı.
• A20B-8101-0280: Series 0i-C, PMC-SA1 yapılandırmalı ana kontrol kartı.

Kontrol serilerinin farklı olması nedeniyle bu iki kartın doğrudan birbirinin yerine kullanılabileceği varsayılmamalıdır. Değişim öncesinde mevcut kontrol ünitesinin modeli ve üretici dokümanındaki uyumluluk bilgileri kontrol edilmelidir.

FANUC A20B-8101-0285 ile A20B-8101-0281 Arasındaki Fark

A20B-8101-0281, FANUC Series 0i-C kontrol sistemi için PMC-SB7 yapılandırmalı ana kart olarak tanımlanırken A20B-8101-0285, Series 0i Mate-C ana kartıdır.

Bu ayrım, yedek parça seçiminde önemlidir. Parça numaralarının benzer olması, kartların aynı kontrol ünitesinde kullanılabileceğini göstermez. Kart değişiminden önce CNC kontrol serisi ve donanım yapılandırması doğrulanmalıdır.

Uyumluluk ve Doğru Kart Seçimi

FANUC A20B-8101-0285 satın alınmadan önce aşağıdaki kontrollerin yapılması önerilir:

1. Mevcut kart üzerindeki ürün kodunu kontrol edin.
2. CNC kontrol ünitesinin Series 0i Mate-C olup olmadığını doğrulayın.
3. Kartın fiziksel yerleşimini ve konektörlerini mevcut kartla karşılaştırın.
4. Donanım revizyonunu ve diğer takılı kartların parça numaralarını kaydedin.
5. Servo, spindle ve I/O bağlantılarını makinenin elektrik şemasıyla karşılaştırın.
6. Ürünün yeni, kullanılmış veya yenilenmiş olma durumunu tedarikçiden teyit edin.
7. Uyumluluk konusunda tereddüt varsa FANUC bakım dokümanına veya yetkin teknik servise başvurun.

Yalnızca fiziksel görünüşe veya konektör benzerliğine dayanarak ürün seçimi yapılmamalıdır. Doğru parça numarası ve kontrol ünitesi uyumluluğu, güvenilir yedek parça seçiminin temelidir.

Montaj ve Bakım Önerileri

CNC ana kontrol kartının değiştirilmesi, teknik bilgi ve uygun güvenlik prosedürleri gerektiren bir işlemdir. Montaj öncesinde şu adımların uygulanması önerilir:

• CNC parametrelerini ve gerekli makine verilerini yedekleyin.
• Mevcut ana kartın ve diğer ilgili kartların parça numaralarını kaydedin.
• Makinenin enerjisini üreticinin güvenlik prosedürlerine uygun şekilde kesin.
• Elektrostatik deşarja karşı uygun koruma önlemleri alın.
• Kablo ve konektörlerin yerleşimini sökme işleminden önce belgeleyin.
• Yeni kartın mevcut kontrol ünitesiyle uyumluluğunu doğrulayın.
• Devreye alma ve gerekli parametre işlemlerini üretici dokümantasyonuna göre gerçekleştirin.

Yanlış bağlantı veya uyumsuz kart kullanımı ek arızalara neden olabilir. Kart değişiminin FANUC CNC sistemleri konusunda deneyimli teknik personel tarafından gerçekleştirilmesi tavsiye edilir.

Satın Alma Öncesi Kontrol Listesi

Sipariş vermeden önce aşağıdaki bilgileri teyit edin:

• Ürün kodu: A20B-8101-0285
• Kontrol serisi: FANUC Series 0i Mate-C
• Konektör yerleşimi ve donanım revizyonu
• Mevcut CPU ve diğer kartların yapılandırması
• Ürünün yeni, kullanılmış veya yenilenmiş olması
• Kullanılmış veya yenilenmiş ürünlerde test durumu
• Garanti, iade ve teslimat koşulları

Kullanılmış veya yenilenmiş kartlarda fiziksel durum, konektörlerin sağlamlığı ve test sonuçları tedarikçiden ayrıca teyit edilmelidir.

Sonuç

FANUC A20B-8101-0285, Series 0i Mate-C CNC kontrol sistemlerinde kullanılan ana kontrol kartıdır. CNC kontrol ünitesinin elektronik mimarisinde yer alır ve ilgili sistem arayüzleriyle birlikte çalışır.

CNC makinelerinin bakım, onarım ve yedek parça ihtiyaçlarında değerlendirilebilen bu ürün için doğru seçim yapmak önemlidir. Sipariş öncesinde ürün kodu, kontrol ünitesi modeli, donanım revizyonu ve bağlantı uyumluluğu doğrulanmalıdır.
