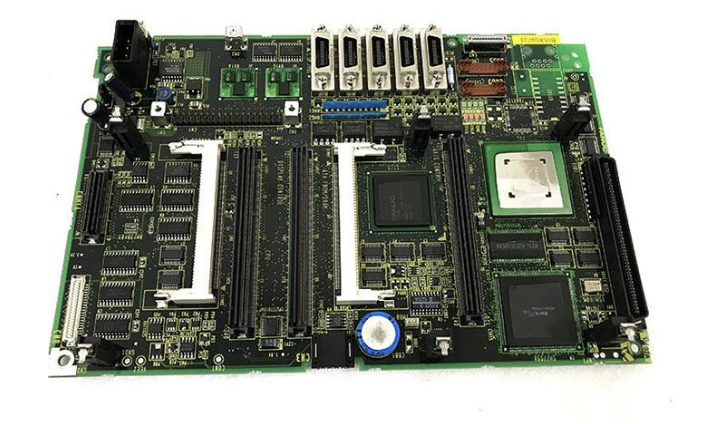

FANUC A20B-8101-0281 – Series 0i-C CNC Ana Kontrol Kartı (PMC-SB7)

FANUC A20B-8101-0281 – Series 0i-C CNC Ana Kontrol Kartı (PMC-SB7)

Ürün Açıklaması

FANUC A20B-8101-0281, FANUC Series 0i-C CNC kontrol sistemlerinde kullanılan, PMC-SB7 yapılandırmasına sahip ana kontrol kartıdır (Main Board). CNC kontrol ünitesinin elektronik donanım yapısında görev alan bu kart; servo arayüzü, seri haberleşme bağlantıları, I/O Link ve diğer kontrol sistemi bağlantılarıyla birlikte çalışır.

CNC tezgâhlarında kontrol sisteminin kararlı ve doğru çalışması, kullanılan elektronik kartların mevcut donanım yapılandırmasıyla uyumlu olmasına bağlıdır. FANUC A20B-8101-0281, uygun Series 0i-C sistemlerinde ana kart değişimi, elektronik bakım, arıza giderme ve yedek parça temini amacıyla değerlendirilebilir.

FANUC bakım dokümanında A20B-8101-0281, Series 0i-C ve PMC-SB7 için ana kart olarak tanımlanmaktadır. Bu nedenle ürün seçimi yapılırken yalnızca kartın fiziksel görünüşü değil, parça numarası ve CNC kontrol ünitesinin donanım yapılandırması da doğrulanmalıdır.

Ürün Bilgileri

• Marka: FANUC
• Ürün kodu: A20B-8101-0281
• Ürün tipi: CNC ana kontrol kartı (Main Board)
• CNC kontrol serisi: FANUC Series 0i-C
• PMC yapılandırması: PMC-SB7
• Ürün kategorisi: CNC elektronik kontrol kartları
• Kullanım alanı: CNC tezgâhları, endüstriyel otomasyon, elektronik bakım ve onarım
• Temel kullanım amacı: Uyumlu CNC kontrol ünitelerinde ana kart değişimi ve yedek parça ihtiyacı

FANUC A20B-8101-0281 Ne İşe Yarar?

FANUC A20B-8101-0281, CNC kontrol ünitesinin ana kart bileşenlerinden biridir. Kontrol sisteminin diğer elektronik bileşenleri ve çevre birimleriyle bağlantılı olarak çalışır. Kartın üzerindeki arayüzler, ilgili CNC sisteminin servo, seri haberleşme, spindle ve giriş/çıkış altyapısıyla iletişimini destekler.

Ana kontrol kartı; CNC kontrol ünitesinin genel elektronik mimarisinin bir parçası olarak görev yapar. Kartın işlevleri, takılı diğer donanım bileşenleri ve sistemin yazılım yapılandırmasıyla birlikte değerlendirilmelidir.

A20B-8101-0281 aşağıdaki durumlarda yedek parça olarak gündeme gelebilir:

• Mevcut ana kontrol kartında arıza tespit edilmesi
• CNC kontrol ünitesinde elektronik bakım veya onarım yapılması
• Arızalı kartın uyumlu bir kartla değiştirilmesi
• CNC tezgâhının bakım veya revizyon sürecinde yedek kart ihtiyacı oluşması
• Mevcut kontrol sisteminin parça numarası doğrulanmış bir yedekle desteklenmesi

Önemli: Bu ürün tek başına komple CNC kontrol ünitesi veya servo sürücüsü değildir. Kullanılabilirliği, mevcut kontrol ünitesi ve diğer elektronik bileşenlerle uyumluluğuna bağlıdır.

Teknik Özellikler

Özellik	Açıklama
Üretici	FANUC
Parça numarası	A20B-8101-0281
Kart tipi	CNC ana kontrol kartı
Kontrol serisi	Series 0i-C
PMC yapılandırması	PMC-SB7
Servo arayüzü	COP10A-1 – FSSB
MDI bağlantısı	CA55
Seri haberleşme	JD36A / JD36B – RS-232C
Analog çıkış / yüksek hızlı dijital giriş	JA40
I/O Link bağlantısı	JD44A
Seri spindle / konum kodlayıcı arayüzü	JA41
Besleme bağlantısı	CP1 – 24 V DC giriş
CPU ve bellek	Mevcut donanım yapılandırmasına göre doğrulanmalıdır
Kullanım alanı	CNC kontrol sistemleri ve endüstriyel otomasyon

Teknik bilgiler FANUC Series 0i/0i Mate-C bakım dokümanındaki ana kart ve bağlantı bilgilerine dayanmaktadır. Konektörlerin gerçek kullanım şekli ve sistem uyumluluğu, ilgili makinenin elektrik şemasıyla birlikte değerlendirilmelidir.

Bağlantı ve Arayüz Bilgileri

FANUC A20B-8101-0281 üzerinde tanımlanan bağlantılar, CNC kontrol ünitesinin farklı sistem bileşenleriyle iletişim kurmasına yardımcı olur.

COP10A-1 – Servo Arayüzü (FSSB)

FSSB, uyumlu FANUC servo sistemleriyle haberleşmede kullanılan arayüzdür. Bu bağlantı, kontrol sistemi ile servo donanımı arasındaki iletişim altyapısının bir parçasıdır. Kullanılacak servo sürücüleri ve bağlantı düzeni, tezgâhın mevcut donanım yapılandırmasına göre kontrol edilmelidir.

CA55 – MDI Bağlantısı

CA55, MDI bağlantısı olarak tanımlanır. Kullanılacak manuel veri girişi ünitesi ve kablolama, mevcut kontrol ünitesiyle uyumlu olmalıdır.

JD36A ve JD36B – RS-232C Seri Haberleşme

JD36A ve JD36B, RS-232C seri haberleşme bağlantılarıdır. Uyumlu harici cihazlarla veri alışverişi ve desteklenen sistemlerde CNC programı aktarımı gibi işlemlerde kullanılabilir. Gerçek kullanım, kontrol sisteminin ayarlarına ve bağlı ekipmana bağlıdır.

JA40 – Analog Çıkış / Yüksek Hızlı Dijital Giriş

JA40, analog çıkış ve yüksek hızlı dijital giriş işlevleriyle ilişkilidir. Bağlantı yapılmadan önce sinyal türleri, pin düzeni ve kullanılacak ekipman makinenin elektrik projesinden doğrulanmalıdır.

JD44A – I/O Link

JD44A, I/O Link bağlantısıdır. CNC kontrol sistemiyle uyumlu giriş/çıkış birimleri arasındaki haberleşme altyapısında görev alır. Kullanılacak I/O birimlerinin ve kabloların uyumluluğu kontrol edilmelidir.

JA41 – Seri Spindle / Konum Kodlayıcı

JA41, seri spindle ve konum kodlayıcı bağlantılarıyla ilişkilidir. Kullanılacak spindle ve kodlayıcı donanımı, mevcut CNC sisteminin teknik yapılandırmasına uygun olmalıdır.

CP1 – 24 V DC Giriş

CP1, 24 V DC giriş bağlantısı olarak tanımlanır. Besleme bağlantısı sırasında gerilim ve bağlantı düzeni, ilgili FANUC dokümanına ve makinenin elektrik şemasına göre doğrulanmalıdır.

Kullanım Alanları

FANUC A20B-8101-0281 aşağıdaki uygulamalarda değerlendirilebilir:

• FANUC Series 0i-C CNC kontrol sistemlerinin bakımı
• PMC-SB7 yapılandırmalı ana kontrol kartının değiştirilmesi
• CNC torna tezgâhlarının elektronik kontrol sistemleri
• CNC freze tezgâhları ve işleme merkezlerinin bakım süreçleri
• Endüstriyel üretim makinelerinin elektronik onarımı
• CNC kontrol ünitelerinde arıza giderme ve revizyon çalışmaları
• Uyumlu CNC sistemleri için yedek parça stokunun oluşturulması

Ürünün belirli bir marka veya modeldeki tezgâhta kullanılabileceği, yalnızca makine adına bakılarak kesinleştirilmemelidir. Kontrol ünitesinin modeli, ana kart numarası, PMC yapılandırması ve bağlantı düzeni birlikte incelenmelidir.

FANUC A20B-8101-0281 ile A20B-8101-0280 Arasındaki Fark

A20B-8101-0281 ve A20B-8101-0280, FANUC Series 0i-C kontrol ailesinde kullanılan ana kontrol kartlarıdır. Temel ayrımları PMC yapılandırmalarıdır:

• A20B-8101-0281: Series 0i-C, PMC-SB7 ana kontrol kartı.
• A20B-8101-0280: Series 0i-C, PMC-SA1 ana kontrol kartı.

Bu iki kart, aynı ürün ailesinde yer alsa da PMC yapılandırmaları farklıdır. Bu nedenle birbirlerinin yerine doğrudan kullanılabilecekleri varsayılmamalıdır. Kart değişiminden önce kontrol ünitesinin tam modeli ve üretici dokümanındaki uyumluluk bilgileri doğrulanmalıdır.

FANUC A20B-8101-0281 ile A20B-8101-0285 Arasındaki Fark

FANUC bakım dokümanında A20B-8101-0281, Series 0i-C ve PMC-SB7 ana kartı olarak; A20B-8101-0285 ise Series 0i Mate-C ana kartı olarak listelenmektedir.

Parça numaralarının benzer olması, bu kartların aynı kontrol ünitesinde kullanılabileceği anlamına gelmez. Yanlış kart seçimi; montaj, bağlantı veya devreye alma sırasında uyumsuzluk sorunlarına yol açabilir. Bu nedenle sipariş öncesinde tam ürün kodu ve kontrol serisi mutlaka karşılaştırılmalıdır.

CPU ve Bellek Uyumluluğu

A20B-8101-0281 için CPU ve bellek özellikleri, yalnızca ana kart numarasına dayanarak kesinleştirilmemelidir. FANUC Series 0i-C sistemlerinde ana kart ve CPU kartı bilgileri, ilgili donanım yapılandırmasına göre değerlendirilir.

Bu nedenle kart değişiminden önce:

• Mevcut CPU kartının parça numarası belirlenmeli,
• Bellek yapılandırması mevcut sistemle karşılaştırılmalı,
• CNC kontrol ünitesinin model ve donanım bilgileri kontrol edilmeli,
• Yeni kartın mevcut sistemdeki diğer bileşenlerle uyumluluğu doğrulanmalıdır.

CPU veya bellek kapasitesi gibi özellikler, ürünün ilanında belirtilmeden önce mevcut kart ve üretici dokümantasyonuyla teyit edilmelidir.

Uyumluluk ve Doğru Ürün Seçimi

FANUC A20B-8101-0281 satın alınmadan önce aşağıdaki kontrollerin yapılması önerilir:

1. Mevcut kart üzerindeki ürün kodunun A20B-8101-0281 olduğunu doğrulayın.
2. CNC kontrol ünitesinin FANUC Series 0i-C serisinde olduğunu kontrol edin.
3. Sistemin PMC-SB7 yapılandırmasıyla eşleştiğinden emin olun.
4. CPU kartı ve bellek yapılandırmasını belirleyin.
5. Servo, spindle ve I/O bağlantılarını mevcut elektrik şemasıyla karşılaştırın.
6. Kartın donanım revizyonunu, konektörlerini ve fiziksel durumunu inceleyin.
7. Uygunluk konusunda tereddüt varsa FANUC bakım dokümanına veya yetkin teknik servise başvurun.

Yalnızca kartın görünüşüne veya konektörlerin benzerliğine dayanarak sipariş verilmesi önerilmez. Doğru parça numarasının belirlenmesi, uyumlu yedek parça seçimi için temel adımdır.

Montaj ve Bakım Önerileri

CNC ana kontrol kartının değiştirilmesi, deneyim ve doğru teknik dokümantasyon gerektiren bir işlemdir. İşlem öncesinde aşağıdaki önlemler alınmalıdır:

• CNC parametreleri, kullanıcı programları ve gerekli sistem verileri yedeklenmelidir.
• Mevcut ana kartın ve CPU kartının parça numaraları kaydedilmelidir.
• Makinenin enerjisi üreticinin güvenlik prosedürlerine uygun şekilde kesilmelidir.
• Elektrostatik deşarja karşı uygun koruma kullanılmalıdır.
• Kablo ve konektörlerin konumları, sökme işleminden önce belgelenmelidir.
• Yeni kartın uyumluluğu montajdan önce doğrulanmalıdır.
• Devreye alma ve gerekli parametre işlemleri üretici dokümanlarına göre yapılmalıdır.

Kart değişimi sırasında yanlış bağlantı, uygun olmayan donanım seçimi veya yetersiz yedekleme ek arızalara ve veri kaybına neden olabilir. İşlemlerin FANUC CNC sistemleri konusunda deneyimli teknik personel tarafından yürütülmesi tavsiye edilir.

Satın Alma Öncesi Kontrol Listesi

Sipariş vermeden önce şu bilgileri teyit edin:

• Ürün kodu: A20B-8101-0281
• Kontrol serisi: FANUC Series 0i-C
• PMC yapılandırması: PMC-SB7
• CPU kartı ve bellek yapılandırması
• Konektör ve donanım revizyonlarının uygunluğu
• Ürünün yeni, kullanılmış veya yenilenmiş olması
• Kullanılmış ya da yenilenmiş ürünlerde test durumu
• Garanti, iade ve teslimat koşulları

Özellikle kullanılmış veya yenilenmiş kartlarda fiziksel durum, konektörlerin sağlamlığı ve test sonuçları tedarikçiden teyit edilmelidir.

Sonuç

FANUC A20B-8101-0281, Series 0i-C CNC kontrol sistemleri için PMC-SB7 yapılandırmasına sahip ana kontrol kartıdır. Servo arayüzü, RS-232C seri haberleşme bağlantıları, I/O Link ve diğer sistem arayüzleriyle birlikte CNC kontrol ünitesinin elektronik altyapısında görev alır.

CNC tezgâhlarının bakım, onarım ve yedek parça ihtiyaçlarında değerlendirilebilen bu ürün için doğru seçim yapmak önemlidir. Sipariş öncesinde ana kart parça numarası, PMC yapılandırması, CPU kartı ve mevcut kontrol ünitesinin donanım gereksinimleri mutlaka doğrulanmalıdır.
