FANUC A20B-8101-0280 – ZERO i-C CNC Ana Kontrol Kartı

FANUC A20B-8101-0280 – Series 0i-C CNC Ana Kontrol Kartı (PMC-SA1)

Ürün Açıklaması

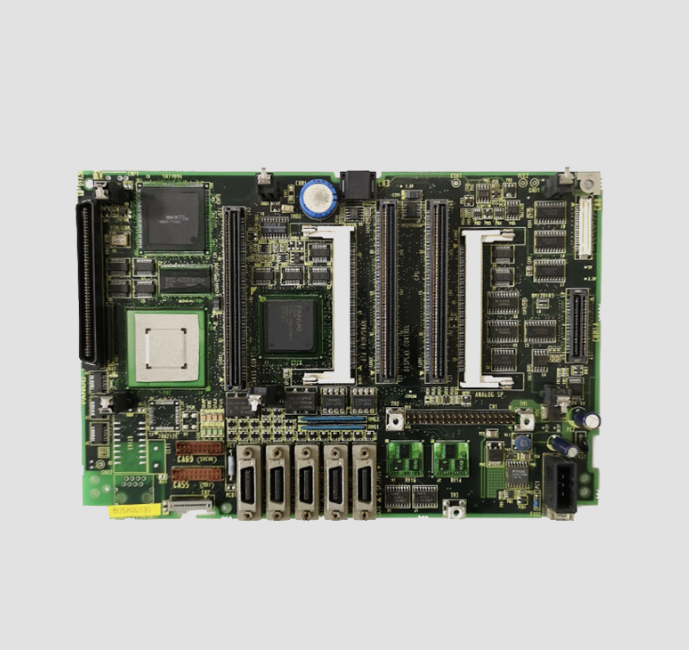

FANUC A20B-8101-0280, FANUC Series 0i-C CNC kontrol sistemlerinde kullanılan ana kontrol kartıdır (Main PCB). PMC-SA1 yapılandırması için tasarlanan bu kart, CNC kontrol ünitesinin temel elektronik donanımını oluşturan ve sistemin diğer bileşenleriyle birlikte çalışan önemli bir kontrol kartıdır.

CNC tezgâhlarında kontrol ünitesinin elektronik altyapısı; işlemci, bellek, servo arayüzü, haberleşme bağlantıları ve makine kontrol işlevleriyle birlikte çalışır. FANUC A20B-8101-0280, bu sistem mimarisinin ana kart bileşenlerinden biridir.

Ürün; arızalı ana kartların değiştirilmesi, CNC kontrol ünitelerinin bakım ve onarımı, elektronik sistemlerin yenilenmesi ve uyumlu makineler için yedek parça temini amacıyla değerlendirilebilir. Doğru ürün seçimi için mevcut kartın tam parça numarası ve kontrol ünitesinin donanım yapılandırması kontrol edilmelidir.

Ürün Bilgileri

• Marka: FANUC
• Ürün kodu: A20B-8101-0280
• Ürün tipi: CNC ana kontrol kartı (Main PCB)
• Kontrol serisi: FANUC Series 0i-C
• PMC yapılandırması: PMC-SA1
• Ürün ailesi: A20B-8101
• Kullanım alanı: CNC kontrol sistemleri, endüstriyel otomasyon, elektronik bakım ve onarım
• Ürün kategorisi: CNC elektronik kartları

FANUC bakım dokümanında A20B-8101-0280, Series 0i-C ana kartı ve PMC-SA1 yapılandırmasıyla eşleştirilmiştir. Aynı dokümanda PMC-SB7 yapılandırması için A20B-8101-0281, Series 0i Mate-C için ise A20B-8101-0285 numaraları belirtilmektedir.

FANUC A20B-8101-0280 Ne İşe Yarar?

FANUC A20B-8101-0280, CNC kontrol ünitesinin ana kartı olarak sistemin elektronik bileşenleri arasında bağlantı ve çalışma altyapısını destekler. Kart, kontrol ünitesinde kullanılan işlemci ve bellek bileşenleriyle birlikte çalışarak CNC sisteminin genel kontrol mimarisinin bir parçasını oluşturur.

PMC-SA1 yapılandırması, CNC kontrol sistemi ile makinenin programlanabilir makine kontrol işlevleri arasındaki koordinasyon açısından önemlidir. Kart üzerindeki arayüzler, kontrol ünitesinin servo sistemi, seri haberleşme bağlantıları ve diğer çevre birimleriyle iletişim kurmasına yardımcı olur.

Ana kontrol kartında arıza oluşması, elektronik donanımın yenilenmesi veya bakım sırasında kart değişimi gerekmesi durumunda A20B-8101-0280, uygun kontrol ünitelerinde yedek parça olarak değerlendirilebilir.

Bu ürün tek başına komple CNC kontrol ünitesi değildir. Kullanılabilirliği; kontrol ünitesinin modeli, takılı işlemci kartı, bellek yapılandırması ve makineye ait donanım seçenekleriyle birlikte değerlendirilmelidir.

Teknik Özellikler

Özellik	Açıklama
Üretici	FANUC
Parça numarası	A20B-8101-0280
Kart tipi	CNC ana kontrol kartı
Kontrol serisi	Series 0i-C
PMC yapılandırması	PMC-SA1
İşlemci ve bellek	Takılı CPU kartına göre doğrulanmalıdır
Servo arayüzü	COP10A-1 – FSSB
MDI bağlantısı	CA55
Seri haberleşme	JD36A / JD36B – RS-232C
Analog çıkış / yüksek hızlı dijital giriş	JA40
I/O Link bağlantısı	JD44A
Seri spindle / konum kodlayıcı arayüzü	JA41
Besleme bağlantısı	CP1 – 24 V DC giriş
Kullanım alanı	CNC kontrol sistemleri ve endüstriyel otomasyon

Teknik not: İşlemci ve DRAM kapasitesi, ana kartın parça numarasından tek başına kesin olarak belirlenmemelidir. FANUC bakım dokümanında 486 işlemcili 16 MB, 486 işlemcili 32 MB ve Pentium işlemcili 32 MB CPU kartları ayrı bileşenler olarak listelenmektedir. Bu nedenle mevcut kontrol ünitesindeki CPU kartının parça numarası ve bellek yapılandırması ayrıca kontrol edilmelidir.

Bağlantı ve Arayüz Bilgileri

FANUC A20B-8101-0280 ana kartının bağlantıları, CNC kontrol ünitesinin farklı bileşenlerle haberleşmesini ve kontrol işlevlerini destekler.

COP10A-1 – Servo Arayüzü (FSSB)

Servo arayüzü, uyumlu servo sistemleriyle iletişim için kullanılır. Servo sürücüleri ve bağlantı düzeni, makinenin donanım yapılandırmasına göre değerlendirilmelidir.

CA55 – MDI Bağlantısı

MDI bağlantısı, operatörün manuel veri girişi ünitesiyle ilgili bağlantı arayüzüdür. Kullanılacak bağlantı kablosu ve ünite, mevcut kontrol sistemine uygun olmalıdır.

JD36A / JD36B – RS-232C Haberleşme

Bu bağlantılar, uyumlu harici cihazlarla seri veri iletişimi için kullanılır. CNC programlarının aktarılması veya harici ekipmanlarla haberleşme gibi işlemler, sistem ayarlarına ve kullanılan donanıma bağlıdır.

JA40 – Analog Çıkış / Yüksek Hızlı Dijital Giriş

JA40 bağlantısı, ilgili kontrol sisteminde analog çıkış ve yüksek hızlı dijital giriş işlevleriyle ilişkilidir. Kullanılacak sinyaller ve bağlantı yöntemi, makineye ait elektrik şeması üzerinden doğrulanmalıdır.

JD44A – I/O Link

I/O Link bağlantısı, uyumlu giriş/çıkış birimleriyle iletişimde görev alır. Kullanılan I/O birimleri ve bağlantı düzeni, makinenin elektrik projesiyle karşılaştırılmalıdır.

JA41 – Seri Spindle / Konum Kodlayıcı Arayüzü

Bu arayüz, desteklenen seri spindle ve konum kodlayıcı bağlantılarıyla ilişkilidir. Gerçek sistemde kullanılacak spindle ve kodlayıcı türü, kontrol ünitesinin yapılandırmasına göre belirlenmelidir.

CP1 – 24 V DC Giriş

CP1, dokümantasyonda 24 V DC giriş bağlantısı olarak tanımlanır. Besleme bağlantısı yapılmadan önce kontrol ünitesinin elektrik şeması ve üretici talimatları esas alınmalıdır.

Kullanım Alanları

FANUC A20B-8101-0280 aşağıdaki uygulamalarda değerlendirilebilir:

• FANUC Series 0i-C CNC kontrol sistemlerinin bakım ve onarımı
• Arızalı ana kontrol kartlarının değiştirilmesi
• CNC torna ve freze tezgâhlarının elektronik kontrol sistemleri
• CNC işleme merkezlerinin kontrol ünitesi bakımı
• Endüstriyel üretim makinelerinin elektronik servis işlemleri
• CNC kontrol donanımının yenilenmesi ve revizyon çalışmaları
• Uyumlu kontrol üniteleri için yedek parça temini

Ürünün belirli bir tezgâhta kullanılabilirliği, yalnızca makine markasına göre belirlenmemelidir. Kontrol ünitesinin tam modeli, mevcut ana kart ve CPU kartı, PMC yapılandırması ve bağlantı düzeni birlikte incelenmelidir.

FANUC A20B-8101-0280 ile A20B-8101-0281 Arasındaki Fark

A20B-8101-0280 ve A20B-8101-0281, FANUC Series 0i-C kontrol ailesinde kullanılan ana kartlardır. Temel ayrımları PMC yapılandırmalarıdır:

• A20B-8101-0280: Series 0i-C, PMC-SA1 ana kontrol kartı.
• A20B-8101-0281: Series 0i-C, PMC-SB7 ana kontrol kartı.

PMC yapılandırmaları farklı olduğundan bu iki kartın doğrudan birbirinin yerine kullanılabileceği varsayılmamalıdır. Değişim öncesinde CNC kontrol ünitesinin mevcut yapılandırması ve FANUC dokümantasyonu kontrol edilmelidir.

FANUC A20B-8101-0280 ile A20B-8101-0285 Arasındaki Fark

FANUC bakım dokümanında A20B-8101-0285, Series 0i Mate-C ana kartı olarak tanımlanırken A20B-8101-0280, Series 0i-C ve PMC-SA1 ana kartı olarak belirtilir.

Parça numaralarının birbirine yakın olması, kartların aynı kontrol sisteminde kullanılabileceği anlamına gelmez. Kontrol serisi ve donanım yapılandırması farklılıkları nedeniyle değişim yapılmadan önce mevcut kartın tam kodu ve kontrol ünitesi modeli doğrulanmalıdır.

Uyumluluk ve Doğru Kart Seçimi

FANUC A20B-8101-0280 satın alınmadan önce aşağıdaki kontrollerin yapılması önerilir:

1. Mevcut ana kartın üzerindeki parça numarasının A20B-8101-0280 olduğunu doğrulayın.
2. CNC kontrol ünitesinin Series 0i-C olduğunu kontrol edin.
3. PMC-SA1 yapılandırmasının mevcut sistemle eşleştiğinden emin olun.
4. Takılı CPU kartının parça numarasını ve bellek yapılandırmasını belirleyin.
5. Servo, spindle ve I/O bağlantılarının mevcut sistemle uyumunu inceleyin.
6. Kartın donanım revizyonunu ve fiziksel bağlantılarını karşılaştırın.
7. Üretici bakım dokümanındaki kart eşleştirmelerini ve uyumluluk koşullarını kontrol edin.

Benzer görünüme sahip FANUC kartları farklı PMC yapılandırmaları veya kontrol serileri için tasarlanmış olabilir. Bu nedenle yalnızca fiziksel görünüşe ya da konektörlerin benzerliğine dayanarak ürün seçimi yapılmamalıdır.

Montaj ve Bakım Önerileri

CNC ana kontrol kartının değiştirilmesi, makinenin parametreleri ve elektronik yapılandırması üzerinde etkili olabilecek teknik bir işlemdir. Montajdan önce aşağıdaki adımların uygulanması önerilir:

• CNC parametrelerini, kullanıcı programlarını ve gerekli sistem verilerini yedekleyin.
• Mevcut ana kartın ve CPU kartının parça numaralarını kaydedin.
• Makinenin enerjisini üreticinin güvenlik prosedürlerine göre kesin.
• Elektrostatik deşarja karşı uygun koruma önlemlerini uygulayın.
• Yeni kartın kontrol ünitesiyle uyumluluğunu montaj öncesinde doğrulayın.
• Kablo ve konektörlerin konumlarını, makineye ait elektrik şemasıyla karşılaştırın.
• Kart değişiminden sonra gerekli parametre yükleme ve devreye alma işlemlerini teknik dokümantasyona göre gerçekleştirin.

Kart değişimi öncesinde uygun yedekleme yapılması önemlidir. Montaj ve devreye alma işlemlerinin FANUC CNC sistemleri konusunda deneyimli teknik personel tarafından yürütülmesi tavsiye edilir.

Satın Alma Öncesi Kontrol Listesi

Sipariş vermeden önce şu bilgileri teyit edin:

• Ürün kodu: A20B-8101-0280
• Kontrol serisi: FANUC Series 0i-C
• PMC yapılandırması: PMC-SA1
• CPU kartı ve bellek yapılandırması
• Bağlantı noktalarının ve donanım revizyonunun uygunluğu
• Ürünün yeni, kullanılmış veya yenilenmiş olması
• Kullanılmış ya da yenilenmiş ürünlerde test ve çalışma durumu
• Garanti, iade ve teslimat koşulları

Özellikle ikinci el ürünlerde kartın fiziksel durumu, konektörleri ve test sonuçları tedarikçiden teyit edilmelidir.

Sonuç

FANUC A20B-8101-0280, FANUC Series 0i-C CNC kontrol sistemlerinde kullanılan PMC-SA1 yapılandırmalı ana kontrol kartıdır. Servo arayüzü, seri haberleşme bağlantıları, I/O Link ve diğer sistem arayüzleriyle CNC kontrol ünitesinin elektronik mimarisinde görev alır.

CNC tezgâhlarının bakım, onarım ve yedek parça ihtiyaçlarında değerlendirilebilen bu ürün için doğru seçim yapmak önemlidir. Sipariş öncesinde ana kart kodu, CPU kartı, PMC yapılandırması ve kontrol ünitesinin donanım gereksinimleri mutlaka doğrulanmalıdır.
