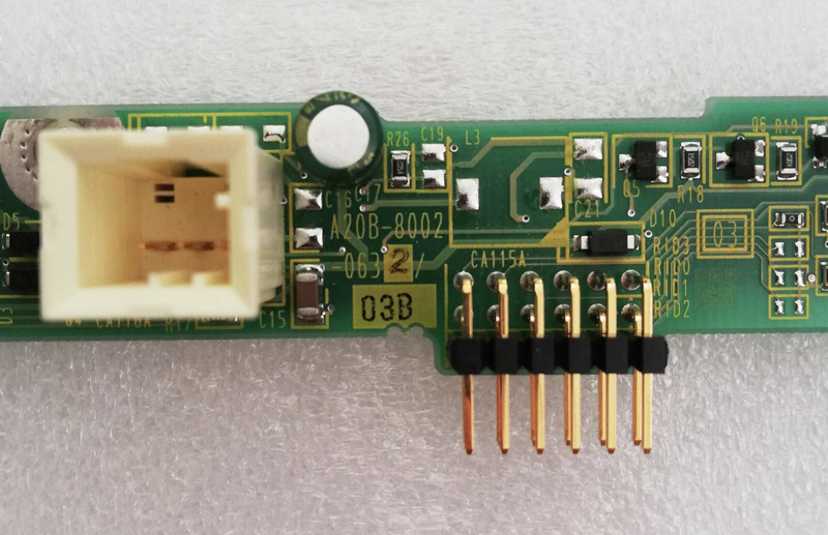

FANUC A20B-8002-0632 – LCD İnverter Kartı

FANUC A20B-8002-0632 LCD İnverter Kartı – Detaylı Ürün İçeriği

Ürün Tanımı

FANUC A20B-8002-0632, FANUC Series 0i-C CNC kontrol sistemlerinde kullanılan bir LCD inverter kartıdır. Bu kart, 10,4 inç renkli LCD ekranın arka aydınlatma sisteminin çalışmasını destekleyen elektronik bileşenlerden biridir.

CNC operatör panellerinde ekranın okunabilirliği; makine durumunun izlenmesi, çalışma bilgilerinin görüntülenmesi ve operatörün kontrol arayüzünü kullanabilmesi açısından önemlidir. LCD inverter kartı, ekranın arka aydınlatma devresine yönelik elektriksel besleme işlevini yerine getirir.

Teknik Özellikler

• Marka: FANUC
• Ürün kodu: A20B-8002-0632
• Ürün serisi: A20B-8002
• Ürün tipi: LCD inverter kartı
• Kart kategorisi: Ekran arka aydınlatma elektroniği
• Uyumlu kontrol ailesi: FANUC Series 0i-C
• Ekran türü: 10,4 inç renkli LCD
• Temel işlev: LCD ekranın arka aydınlatma sistemini desteklemek
• Kullanım alanı: CNC operatör panelleri ve kontrol üniteleri

FANUC Series 0i-C bakım kılavuzunda A20B-8002-0632, 10,4 inç renkli LCD ekranlar için inverter kartı olarak tanımlanmaktadır.

Çalışma Prensibi

LCD inverter kartı, uyumlu ekranın arka aydınlatma sisteminin çalışması için gereken elektriksel dönüşüm ve besleme işlevini yerine getirir. Bu sayede ekranın aydınlatılması ve operatör tarafından daha rahat okunabilmesi desteklenir.

Kart, görüntü verilerini oluşturan ana ekran kontrol devresinden farklı bir işleve sahiptir. Bu nedenle ekranın görüntü üretmesiyle arka aydınlatmasının çalışması ayrı ayrı değerlendirilmelidir.

Kullanım Alanları

FANUC A20B-8002-0632, uygun donanım yapılandırmasına sahip CNC kontrol sistemlerinde kullanılabilir.

Başlıca uygulama alanları:

• FANUC Series 0i-C CNC kontrol üniteleri
• 10,4 inç renkli LCD ekranlı operatör panelleri
• CNC torna tezgâhları
• CNC freze makineleri
• CNC işleme merkezleri
• Endüstriyel takım tezgâhlarının kontrol sistemleri

Uyumluluk, kontrol ünitesinin tam modeli, ekran tipi ve donanım revizyonuna göre doğrulanmalıdır.

Olası Arıza Belirtileri

LCD inverter kartında veya bağlantılı arka aydınlatma sisteminde meydana gelen sorunlar şu belirtilere yol açabilir:

• Ekranın karanlık kalması
• Görüntünün çok düşük parlaklıkta olması
• Ekranda görüntü bulunmasına rağmen aydınlatmanın çalışmaması
• Arka aydınlatmanın düzensiz çalışması
• Ekran bağlantılarında veya inverter devresinde elektriksel sorunlar

Bu belirtiler tek başına inverter kartının arızalı olduğunu göstermez. LCD paneli, arka aydınlatma elemanları, kablolar ve besleme devresi de kontrol edilmelidir.

Bakım ve Değişim Önerileri

• Kart üzerindeki A20B-8002-0632 ürün kodu doğrulanmalıdır.
• Mevcut LCD ekranın boyutu ve türü kontrol edilmelidir.
• İşlem öncesinde CNC kontrol ünitesi üretici talimatlarına uygun şekilde enerjisiz bırakılmalıdır.
• Kart ve konnektörlerde fiziksel hasar, yanık izi veya gevşek bağlantı olup olmadığı incelenmelidir.
• Elektrostatik boşalmaya karşı uygun koruma kullanılmalıdır.
• Yeni kartın kontrol ünitesi ve ekranla uyumluluğu teknik dokümantasyondan doğrulanmalıdır.
• Elektriksel kontroller ve değişim işlemleri yetkin teknik personel tarafından gerçekleştirilmelidir.

Muadil Ürünler ve Uyumluluk

FANUC Series 0i-C bakım kılavuzunda farklı ekran türleri için ayrı inverter kartları listelenmektedir:

• A20B-8002-0631: 7,2 inç monokrom LCD
• A20B-8002-0632: 10,4 inç renkli LCD
• A20B-8002-0633: 8,4 inç renkli LCD

Bu modeller farklı ekran yapılandırmaları için tasarlanmıştır. Bu nedenle birbirlerinin doğrudan muadili olarak değerlendirilmemelidir. Yedek parça seçiminde ürün kodu, ekran tipi ve CNC kontrol ünitesinin donanım yapısı esas alınmalıdır.

Sonuç

FANUC A20B-8002-0632, FANUC Series 0i-C CNC kontrol sistemlerinde 10,4 inç renkli LCD ekranın arka aydınlatma sistemini desteklemek üzere kullanılan bir inverter kartıdır. CNC operatör panelinin ekran aydınlatma altyapısında görev yapan bu bileşen, doğru ekran ve kontrol ünitesiyle eşleştirilmelidir. Uygun bakım, doğru arıza tespiti ve uyumlu yedek parça seçimi, CNC sisteminin güvenilir çalışmasının sürdürülmesine yardımcı olur.
