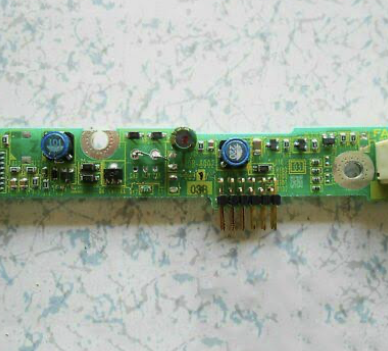

FANUC A20B-8002-0631 – LCD İnverter Kartı

FANUC A20B-8002-0631 LCD İnverter Kartı – Detaylı Ürün İçeriği

Ürün Tanımı

FANUC A20B-8002-0631, FANUC Series 0i-C CNC kontrol sistemlerinde kullanılan bir LCD inverter kartıdır. Bu kart, uyumlu monokrom LCD ekranın arka aydınlatma sistemine yönelik elektriksel besleme işlevini yerine getirir.

CNC kontrol panellerinde ekranın okunabilirliği, operatörün makine durumunu izlemesi ve kontrol arayüzünü kullanması açısından önemlidir. LCD inverter kartı, ekran aydınlatma altyapısının çalışmasını destekleyen elektronik bileşenlerden biridir.

Teknik Özellikler

• Marka: FANUC
• Ürün kodu: A20B-8002-0631
• Ürün tipi: LCD inverter kartı
• Kart kategorisi: Ekran arka aydınlatma elektroniği
• Uyumlu kontrol ailesi: FANUC Series 0i-C
• Ekran türü: 7,2 inç monokrom LCD
• Temel işlev: LCD ekranın arka aydınlatma sistemini desteklemek
• Kullanım alanı: CNC operatör panelleri ve kontrol üniteleri

Çalışma Prensibi

LCD inverter kartı, uyumlu ekranın arka aydınlatma devresinin çalışması için gerekli elektriksel dönüşüm ve besleme işlevini yerine getirir. Bu sayede operatör panelindeki ekranın aydınlatılması desteklenir.

Kartın işlevi, ekran görüntüsünü oluşturan ana kontrol devresinden farklıdır. Ekranda görüntü bulunmasına rağmen aydınlatma yoksa inverter veya arka aydınlatma bileşenleri kontrol edilmelidir. Ancak bu belirti tek başına inverter kartının arızalı olduğunu kanıtlamaz.

Kullanım Alanları

FANUC A20B-8002-0631, uygun donanım yapılandırmasına sahip CNC kontrol sistemlerinde kullanılabilir.

Başlıca uygulama alanları:

• FANUC Series 0i-C CNC kontrol üniteleri
• 7,2 inç monokrom LCD ekranlı operatör panelleri
• CNC torna tezgâhları
• CNC freze makineleri
• CNC işleme merkezleri
• Endüstriyel takım tezgâhlarının operatör kontrol sistemleri

Uyumluluk, kontrol ünitesinin tam modeli ve ekran donanımına göre doğrulanmalıdır.

Olası Arıza Belirtileri

LCD inverter kartında veya bağlantılı arka aydınlatma sisteminde sorun oluştuğunda şu belirtiler görülebilir:

• Ekranın karanlık kalması
• Görüntünün çok düşük parlaklıkta olması
• Ekran görüntüsünün bulunmasına rağmen aydınlatmanın çalışmaması
• Arka aydınlatmanın düzensiz çalışması
• Bağlantı veya elektronik devre kaynaklı arızalar

Bu belirtiler ekranın kendisinden, arka aydınlatma elemanlarından, besleme bağlantılarından veya farklı bir elektronik bileşenden de kaynaklanabilir. Kesin arıza tespiti yapılmadan kart değişimi önerilmez.

Bakım ve Değişim Önerileri

• Kart üzerindeki A20B-8002-0631 ürün kodu doğrulanmalıdır.
• Kullanılan LCD ekranın türü ve boyutu kontrol edilmelidir.
• Elektrik bağlantıları incelenmeden önce sistem güvenli biçimde enerjisiz bırakılmalıdır.
• Kart ve konnektörlerde fiziksel hasar, yanık izi veya gevşek bağlantı olup olmadığı kontrol edilmelidir.
• Elektrostatik boşalmaya karşı uygun koruma kullanılmalıdır.
• Değişim işlemi, FANUC bakım dokümantasyonuna uygun şekilde gerçekleştirilmelidir.
• Yeni kart takılmadan önce arızanın inverterden mi yoksa ekranın diğer bileşenlerinden mi kaynaklandığı belirlenmelidir.

Muadil Ürünler ve Uyumluluk

FANUC Series 0i-C bakım kılavuzunda farklı ekran türleri için ayrı inverter kartları listelenmektedir:

• A20B-8002-0631: 7,2 inç monokrom LCD
• A20B-8002-0632: 10,4 inç renkli LCD
• A20B-8002-0633: 8,4 inç renkli LCD

Bu kartlar farklı ekran yapılandırmaları için tanımlanmıştır ve doğrudan birbirlerinin yerine kullanılabilecekleri varsayılmamalıdır. Yedek parça seçiminde ürün kodu, ekran türü ve kontrol ünitesinin donanım yapılandırması esas alınmalıdır.

Sonuç

FANUC A20B-8002-0631, FANUC Series 0i-C kontrol ailesinde 7,2 inç monokrom LCD ekranların arka aydınlatma sistemi için kullanılan bir inverter kartıdır. CNC operatör panelinin ekran aydınlatma işlevinde rol oynayan bu elektronik bileşen, doğru ekran ve kontrol ünitesiyle eşleştirilmelidir. Uygun bakım, doğru arıza tespiti ve uyumlu yedek parça seçimi, CNC sisteminin güvenilir çalışmasının sürdürülmesine yardımcı olur.
