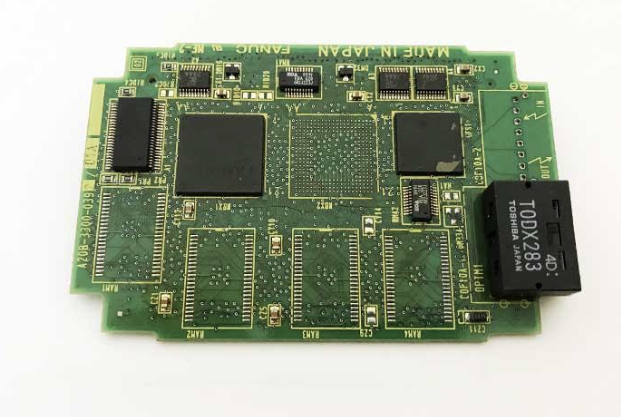

FANUC A20B-3300-0392 – 4 Eksenli Servo Kontrol Kartı

FANUC A20B-3300-0392 – 4 Eksenli Servo Kontrol Kartı

Ürün Açıklaması

FANUC A20B-3300-0392, FANUC CNC kontrol sistemlerinde servo eksenlerinin kontrol edilmesi amacıyla kullanılan 4 eksenli servo kontrol kartıdır. CNC kontrol ünitesi ile servo sürücü sistemi arasındaki haberleşme altyapısında görev alan bu kart, uyumlu makinelerde birden fazla eksenin koordineli hareket kontrolünü destekler.

A20B-3300 ürün ailesinde bulunan kart, dört eksen kontrol kapasitesi ve tek kanallı FSSB (FANUC Serial Servo Bus) arayüzü ile tanımlanır. FANUC i serisi CNC kontrol sistemlerinin belirli Model B konfigürasyonlarında kullanılır. Doğru çalışma için CNC donanımı ve servo yazılımı uyumluluğunun doğrulanması gerekir.

Teknik Özellikler

• Marka: FANUC
• Ürün kodu: A20B-3300-0392
• Ürün serisi: A20B-3300
• Ürün tipi: Servo eksen kontrol kartı
• Eksen kontrol kapasitesi: 4 eksen
• Servo haberleşme arayüzü: FSSB
• FSSB kanal sayısı: 1 kanal
• İlgili servo yazılım serileri: 90B0 / 90B1 / 90B6
• Kullanım alanı: FANUC CNC kontrol sistemleri
• Uyumluluk: CNC modeli, donanım revizyonu ve servo yazılımına bağlıdır.

Servo Kontrol Sistemindeki Görevi

FANUC A20B-3300-0392, CNC kontrol ünitesinin servo eksenlerini yönetebilmesi için gerekli kontrol işlevlerini yerine getiren elektronik karttır. FSSB haberleşme altyapısı üzerinden uyumlu servo sistemleriyle iletişim kurulmasını destekler.

Kartın başlıca işlevleri şunlardır:

• Dört eksene kadar servo kontrolünü desteklemek.
• CNC kontrol ünitesi ile servo sürücü sistemi arasındaki iletişimde görev almak.
• Makine eksenlerinin CNC hareket komutlarına uygun şekilde yönetilmesine katkıda bulunmak.
• Uyumlu FANUC CNC sistemlerinde eksen kontrol donanımının bir parçası olarak çalışmak.

Gerçek işlevler ve kullanılabilecek eksen sayısı, makinenin donanım ve yazılım yapılandırmasına göre belirlenir.

Kullanım Alanları

FANUC A20B-3300-0392 aşağıdaki uygulamalarda kullanılabilir:

• FANUC CNC kontrollü takım tezgâhları
• CNC torna ve freze makineleri
• Çok eksenli hareket kontrol sistemleri
• FANUC i serisi CNC kontrol ünitelerinin uyumlu Model B konfigürasyonları
• Servo kontrol kartı değişimi ve CNC bakım uygulamaları
• Endüstriyel makine yenileme ve arıza giderme çalışmaları

Kartın belirli bir makinede kullanılabileceği, yalnızca eksen sayısına bakılarak belirlenmemelidir. Kontrol ünitesi modeli ve servo yazılımı mutlaka kontrol edilmelidir.

Arıza Belirtileri ve Kontrol Süreci

Servo eksenlerinin devreye girmemesi, FSSB haberleşme alarmları veya eksen kontrolünde kesintiler görülmesi, servo kontrol kartının incelenmesini gerektirebilir. Ancak bu belirtiler tek başına kartın arızalı olduğunu göstermez. Servo sürücü, optik kablo, bağlantılar, besleme sistemi ve yazılım yapılandırması da kontrol edilmelidir.

Kart değişiminden önce:

• Mevcut kartın tam ürün kodu ve donanım revizyonu doğrulanmalıdır.
• CNC ve servo alarm geçmişi incelenmelidir.
• FSSB bağlantıları ve kablolar kontrol edilmelidir.
• CNC parametreleri ve gerekli veriler yedeklenmelidir.
• Yeni kartın CNC modeli ve servo yazılımıyla uyumluluğu teyit edilmelidir.

Montaj ve devreye alma işlemleri, uygun teknik dokümantasyon ve güvenlik prosedürleri doğrultusunda yetkin personel tarafından gerçekleştirilmelidir.

Uyumluluk ve Doğru Yedek Parça Seçimi

FANUC A20B-3300-0392, dört eksenli kontrol kapasitesine sahip olması nedeniyle aynı ürün ailesindeki iki, altı veya sekiz eksenli kartlarla karıştırılmamalıdır. Benzer parça numaraları farklı donanım veya yazılım gereksinimlerine sahip olabilir.

Sipariş öncesinde aşağıdaki bilgiler karşılaştırılmalıdır:

• Mevcut kart üzerindeki ürün kodu
• FANUC CNC kontrol ünitesinin tam modeli
• Kartın donanım revizyonu
• Servo yazılım serisi
• Mevcut FSSB bağlantı yapısı

Fiziksel olarak benzer görünen kartların doğrudan birbirinin yerine kullanılabileceği varsayılmamalıdır.

Sonuç

FANUC A20B-3300-0392 4 Eksenli Servo Kontrol Kartı, uyumlu FANUC CNC kontrol sistemlerinde dört eksenin servo kontrolünü destekleyen ve tek kanallı FSSB haberleşme arayüzüyle tanımlanan bir kontrol kartıdır. CNC bakım, onarım ve yedek parça süreçlerinde doğru ürün kodunun seçilmesi ve sistem uyumluluğunun doğrulanması, güvenilir çalışma açısından önemlidir.
