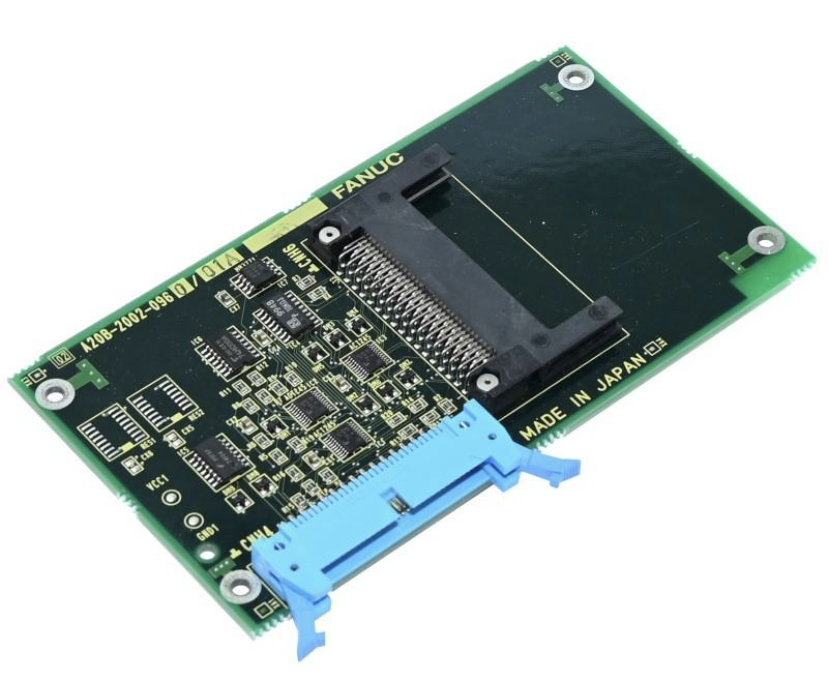

FANUC A20B-2002-0960 – ATA Data Server Adaptör Kartı

FANUC A20B-2002-0960 ATA Kart Adaptörü – CNC Data Server Elektronik Kartı

Ürün Hakkında

FANUC A20B-2002-0960, FANUC CNC kontrol sistemlerinde Data Server fonksiyonuyla birlikte kullanılan ATA kart adaptörüdür. Bu elektronik kart, uyumlu Data Server donanımına ATA flash bellek kartının bağlanmasını sağlayan arayüz bileşeni olarak görev yapar.

CNC kontrol sistemlerinde programların ve üretim verilerinin yönetilmesi, makinenin doğru çalışması açısından önemlidir. A20B-2002-0960, uyumlu Data Server donanımının depolama ortamıyla bağlantı kurmasına yardımcı olarak bu altyapının bir parçasını oluşturur.

Bu ürün, tek başına bir CNC ana işlemci kartı veya bağımsız Data Server ünitesi değildir. Data Server sisteminin çalışması için gerekli donanım bileşenlerinden biridir.

Temel İşlevi

FANUC A20B-2002-0960 ATA adaptör kartının temel görevi, uyumlu Data Server kartı ile ATA depolama ortamı arasında gerekli bağlantıyı sağlamaktır.

Kartın başlıca işlevleri şunlardır:

• ATA flash bellek kartı için bağlantı arayüzü sağlamak.
• Data Server donanımının depolama ortamına erişimini desteklemek.
• CNC programlarının ve ilgili dosyaların depolama sistemiyle iletişim kurmasına yardımcı olmak.
• Uyumlu FANUC kontrol sistemlerinde veri depolama altyapısının çalışmasına katkıda bulunmak.
• Data Server donanımında arızalı ATA adaptörünün değiştirilmesine olanak sağlamak.

Veri aktarımı ve dosya yönetimi işlevleri, yalnızca adaptör kartına değil, sistemdeki diğer donanımlara ve etkinleştirilmiş CNC seçeneklerine de bağlıdır.

Data Server Sistemiyle Birlikte Çalışması

A20B-2002-0960, bazı FANUC Data Server yapılandırmalarında ana kartla birlikte kullanılan ek karttır.

Fast Data Server sistemlerinde A20B-8100-0770 ana kartı ve A20B-2002-0960 ATA adaptör kartı birlikte görev yapabilir. Bu yapılandırmada ATA flash bellek kartı, adaptör üzerindeki CNH6 bağlantısına takılır.

Sistemin işlevsel olabilmesi için doğru kart kombinasyonunun, uygun bağlantı kablosunun ve desteklenen depolama ortamının kullanılması gerekir.

Kullanım Alanları

FANUC A20B-2002-0960, uyumlu CNC kontrol sistemlerinde Data Server ve ATA depolama altyapısının bir parçası olarak kullanılabilir.

Başlıca uygulama alanları şunlardır:

• FANUC 0i-B ve 0i Mate-B CNC kontrol sistemleri
• Uyumlu FANUC 16i, 18i ve 21i serisi kontrol sistemleri
• ATA kart tabanlı Data Server uygulamaları
• CNC programlarının depolanması ve yönetilmesi
• CNC kontrol sistemlerinde elektronik kart bakım ve onarımı

Uyumluluk, kontrol ünitesinin tam modeline, Data Server donanımına ve mevcut bağlantı yapılandırmasına göre doğrulanmalıdır.

Bağlantı ve Montaj Bilgileri

A20B-2002-0960 kartının montajında bağlantı noktalarının ve kullanılan Data Server donanımının doğru eşleştirilmesi önemlidir.

Dikkat edilmesi gereken noktalar:

• ATA flash bellek kartının uygun bağlantı noktasına takılması
• Adaptör kartının ana Data Server kartına uygun şekilde bağlanması
• Gerekli düz kablonun ve bağlantı elemanlarının kontrol edilmesi
• CNC kontrol ünitesine uygun montaj yuvasının seçilmesi
• FANUC tarafından desteklenen ATA depolama ortamının kullanılması

Bazı Data Server yapılandırmalarında ATA flash bellek kartının, ana kart CNC ünitesindeki yuvasına takılmadan önce bağlanması gerekir. Montaj ve sökme işlemleri ilgili FANUC donanım kılavuzuna göre yapılmalıdır.

Arıza Belirtileri ve Bakım

ATA adaptör kartında veya bağlantı sisteminde meydana gelen arızalar, CNC kontrol ünitesinin depolama ortamına erişememesine, program dosyalarının okunamamasına ya da Data Server işlevlerinin kullanılamamasına neden olabilir.

Bu tür sorunlarda aşağıdaki bileşenlerin kontrol edilmesi önerilir:

• A20B-2002-0960 ATA adaptör kartı
• Ana Data Server kartı
• ATA flash bellek kartı
• Düz bağlantı kablosu ve konektörler
• CNC sisteminin Data Server yapılandırması
• İlgili alarm ve hata mesajları

Depolama ortamına erişim sorunu yaşanması, her zaman adaptör kartının arızalı olduğu anlamına gelmez. Sorunun doğru belirlenmesi için sistemin tamamı değerlendirilmelidir.

Yedek Parça Seçimi

FANUC A20B-2002-0960 satın alınırken kart üzerindeki parça numarasının kontrol edilmesi önemlidir. Benzer görünümlü FANUC elektronik kartları farklı bağlantı veya işlevlere sahip olabilir.

Satın alma öncesinde şu noktalar doğrulanmalıdır:

• Ürün kodunun A20B-2002-0960 olması
• Mevcut Data Server donanımıyla uyumluluk
• Kartın yeni, kullanılmış veya yenilenmiş olması
• Ürünün test durumu ve garanti koşulları
• Gerekli kablo ve yardımcı parçaların ürüne dahil olup olmadığı

Sonuç

FANUC A20B-2002-0960 ATA kart adaptörü, uyumlu FANUC CNC sistemlerinde Data Server depolama altyapısının önemli bir bileşenidir. ATA flash bellek kartının ilgili Data Server donanımına bağlanmasını sağlayarak CNC programları ve dosyalarıyla ilgili veri yönetimi işlevlerini destekler.

Doğru ürün kodunun seçilmesi, ana Data Server kartıyla uyumluluğun doğrulanması ve montajın üretici talimatlarına uygun yapılması, sistemin güvenilir çalışması açısından önem taşır.
