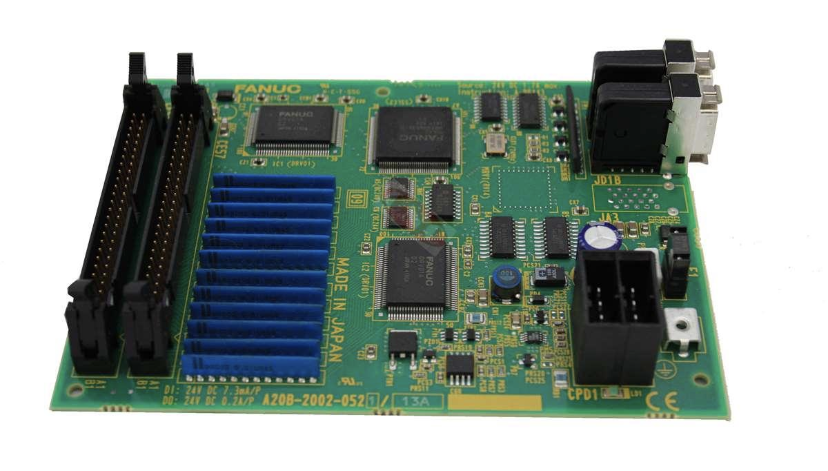

FANUC A20B-2002-0521 – 48/32 Operatör Paneli I/O Kartı

FANUC A20B-2002-0521 – 48/32 Operatör Paneli I/O Kartı

Ürün Açıklaması

FANUC A20B-2002-0521, CNC kontrol sistemlerinde operatör paneli ile kontrol ünitesi arasındaki giriş/çıkış sinyallerinin yönetilmesinde kullanılan bir operatör paneli I/O (Input/Output) kartıdır. 48 giriş ve 32 çıkış kapasitesine sahip olan bu kart, MPG (Manual Pulse Generator) arayüzü bulunmayan model olarak tanımlanır.

CNC tezgâhlarda operatör paneli üzerindeki butonlar, anahtarlar ve kontrol sinyalleri ile ilgili I/O işlevlerinin yürütülmesine katkı sağlar. Arızalı veya işlevini kaybetmiş bir kartın değiştirilmesi gerektiğinde, doğru parça numarasının belirlenmesi ve mevcut sistemle uyumluluğunun kontrol edilmesi önemlidir.

Teknik Özellikler

• Üretici: FANUC
• Parça numarası: A20B-2002-0521
• Ürün türü: Operatör paneli I/O kartı
• Giriş kapasitesi: 48 giriş
• Çıkış kapasitesi: 32 çıkış
• MPG arayüzü: Bulunmaz
• Kullanım alanı: CNC kontrol sistemleri ve operatör paneli giriş/çıkış işlevleri

Bu özellikler, ürün için yayımlanan parça tanımları ve FANUC i serisi operatör paneli dokümantasyonuyla uyumludur.

Kullanım Alanları

FANUC A20B-2002-0521, uyumlu CNC sistemlerinde operatör paneli I/O işlevleri için kullanılır. Uygulamaya ve makine tasarımına bağlı olarak aşağıdaki işlevlerle ilişkili olabilir:

• Operatör panelindeki kontrol butonlarından gelen sinyallerin işlenmesi
• Panel üzerindeki anahtar ve kumanda elemanlarının giriş/çıkış bağlantıları
• CNC kontrol sistemi ile operatör paneli arasındaki sinyal iletişimi
• Makinenin özgün elektrik projesinde tanımlanmış panel I/O işlevlerinin sürdürülmesi

Gerçek bağlantılar ve kullanılan sinyaller, makinenin elektrik şemasına ve kontrol sistemi konfigürasyonuna göre değişebilir.

FANUC A20B-2002-0521 Hangi Sistemlerde Kullanılır?

Ürün, çeşitli FANUC i serisi kontrol sistemleriyle ilişkilendirilmektedir. Kaynaklarda 0i, 15i, 16i, 18i, 20i ve 21i serileri belirtilmektedir. Bununla birlikte, bu liste her kontrol ünitesi veya CNC makinesiyle doğrudan uyum garantisi vermez.

Doğru ürün seçimi için aşağıdaki bilgilerin birlikte kontrol edilmesi önerilir:

• Mevcut kartın üzerindeki tam parça numarası
• CNC kontrol ünitesinin model ve seri bilgileri
• Makinenin üreticisi ve modeline ait elektrik şeması
• Kart üzerindeki konnektörler ve bağlantı düzeni
• MPG arayüzüne ihtiyaç duyulup duyulmadığı

A20B-2002-0521 ile A20B-2002-0520 Arasındaki Fark

A20B-2002-0521 ile A20B-2002-0520 aynı 48 giriş / 32 çıkış sınıfında yer alan operatör paneli I/O kartlarıdır. Temel ayrım, MPG arayüzü desteğidir:

• A20B-2002-0521: MPG arayüzü bulunmayan model.
• A20B-2002-0520: MPG arayüzü bulunan model.

Bu nedenle iki kartın giriş/çıkış kapasitesinin aynı olması, birbirlerinin yerine doğrudan kullanılabilecekleri anlamına gelmez. Değişim öncesinde mevcut sistemin MPG gereksinimi ve üretici parça listesi kontrol edilmelidir.

Arıza Durumunda Kontrol Edilmesi Gerekenler

Operatör panelindeki bazı butonların çalışmaması, belirli giriş veya çıkış sinyallerinin alınamaması ya da panel işlevlerinde düzensizlik görülmesi, I/O kartının incelenmesini gerektirebilir. Ancak bu belirtiler tek başına kart arızasını kanıtlamaz.

Kontrol sırasında aşağıdaki noktalar değerlendirilmelidir:

• Besleme ve bağlantı koşullarının makine dokümantasyonuna uygunluğu
• Konnektörlerde gevşeme, kirlenme veya fiziksel hasar bulunması
• İlgili giriş ve çıkış sinyallerinin elektrik şemasına göre kontrolü
• Kablo tesisatı ve bağlantılı panel elemanlarının durumu
• CNC kontrol sistemindeki ilgili alarm ve teşhis kayıtları

Kontroller, yetkin teknik personel tarafından ve makinenin güvenli duruma alınmasıyla gerçekleştirilmelidir.

Montaj ve Değişim Önerileri

FANUC A20B-2002-0521 kartının değişiminde, yalnızca parça numarasına bakarak işlem yapmak yerine makinenin teknik dokümantasyonu esas alınmalıdır.

Montaj öncesinde:

1. Mevcut kartın parça numarasını doğrulayın.
2. Kart bağlantılarını ve konnektör konumlarını kayıt altına alın.
3. Üreticinin belirttiği enerji kesme ve elektrostatik boşalma önlemlerini uygulayın.
4. Yeni kartın kontrol ünitesi ve operatör paneliyle uyumluluğunu doğrulayın.
5. Montajdan sonra giriş/çıkış işlevlerini makinenin bakım prosedürüne göre test edin.

Kart değişimi öncesinde parametrelerin veya CNC yazılımının mutlaka değiştirileceği varsayılmamalıdır; gerekli işlemler makine konfigürasyonuna ve üretici talimatlarına bağlıdır.

Orijinal Parça Seçiminin Önemi

CNC sistemlerinde kullanılan I/O kartları, makinenin kontrol mimarisinin bir parçasıdır. Yanlış model seçimi bağlantı uyumsuzluğuna, beklenmeyen çalışma sorunlarına veya sistemin devreye alınamamasına neden olabilir.

Bu nedenle FANUC A20B-2002-0521 siparişinden önce kart üzerindeki kodun, MPG gereksiniminin ve mevcut makine konfigürasyonunun doğrulanması önerilir.

Sonuç

FANUC A20B-2002-0521, 48 giriş ve 32 çıkış kapasitesine sahip, MPG arayüzü bulunmayan bir operatör paneli I/O kartıdır. Uyumlu CNC sistemlerinde panel giriş/çıkış işlevlerinin sürdürülmesinde kullanılan bu ürünün doğru seçilmesi için tam parça numarası, kontrol ünitesi modeli ve makinenin elektrik bağlantıları birlikte değerlendirilmelidir.
