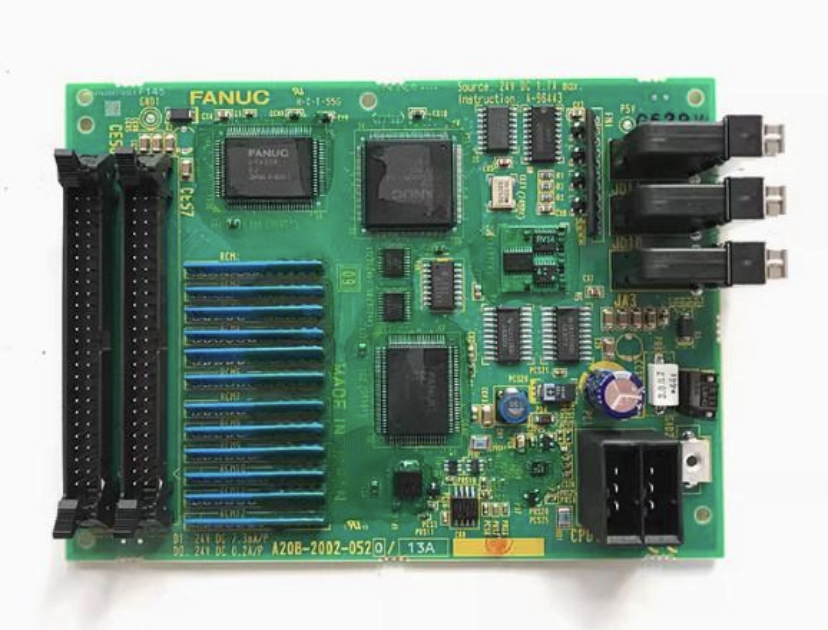

FANUC A20B-2002-0520 – 48/32 Operatör Paneli I/O Kartı

FANUC A20B-2002-0520 – 48/32 Operatör Paneli I/O Kartı

Ürün Açıklaması

FANUC A20B-2002-0520, CNC makinelerinde operatör paneli ile kontrol sistemi arasındaki dijital giriş ve çıkış sinyallerini yönetmek için kullanılan bir operatör paneli I/O devre kartıdır. 48 dijital giriş ve 32 dijital çıkış kapasitesine sahip olan bu kart, manuel darbe üreteci (MPG – Manual Pulse Generator) bağlantısını da destekler.

FANUC CNC kontrol sistemlerinde kullanılan A20B-2002-0520, operatör panelindeki uygun buton, anahtar ve kumanda elemanlarından gelen sinyallerin kontrol sistemine aktarılmasına yardımcı olur. Aynı zamanda CNC sisteminden gelen uygun kontrol sinyallerinin ilgili çıkış devrelerine iletilmesini destekler.

Kartın MPG arayüzü, uyumlu CNC yapılandırmalarında operatörün manuel darbe üreteci üzerinden eksen hareketlerini kontrollü şekilde yönetebilmesini sağlar. Bu özelliği sayesinde ürün, manuel kumanda fonksiyonlarının bulunduğu CNC operatör panellerinde önemli bir elektronik bileşen olarak kullanılır.

FANUC A20B-2002-0520; arızalı operatör paneli I/O kartlarının değiştirilmesi, CNC makinelerinin elektronik bakım ve onarım çalışmaları ve uyumlu kontrol sistemleri için yedek parça temini amacıyla değerlendirilebilir.

Ürün Bilgileri

• Marka: FANUC
• Ürün kodu: A20B-2002-0520
• Ürün tipi: Operatör paneli I/O kartı
• Kart serisi: A20B-2002
• Dijital giriş kapasitesi: 48 nokta
• Dijital çıkış kapasitesi: 32 nokta
• Giriş tipi: 24 V DC dijital giriş
• Çıkış tipi: 24 V DC kaynak tipi (source type) çıkış
• CNC haberleşme arayüzü: FANUC I/O Link
• MPG arayüzü: Mevcut
• MPG kapasitesi: En fazla 3 ünite
• İlgili sigorta parça numarası: A03B-0815-K001, 1 A
• Kullanım alanı: CNC operatör panelleri ve uyumlu FANUC kontrol sistemleri

Teknik Özellikler

Özellik	Açıklama
Üretici	FANUC
Parça numarası	A20B-2002-0520
Ürün kategorisi	CNC operatör paneli I/O kartı
Dijital giriş (DI)	48 nokta
Dijital çıkış (DO)	32 nokta
Giriş gerilimi tipi	24 V DC
Çıkış gerilimi tipi	24 V DC
Çıkış yapısı	Kaynak tipi (source type)
CNC arayüzü	FANUC I/O Link
Manuel darbe üreteci	MPG desteği
Desteklenen MPG sayısı	En fazla 3 ünite
Besleme gerilimi	24 V DC ±%10
Besleme bağlantısı	CPD1
İlgili sigorta	A03B-0815-K001, 1 A

Teknik bilgiler FANUC 48/32 noktalı I/O modülü bağlantı dokümanına dayanmaktadır. Besleme akımı, bağlantı düzeni ve yük koşulları montaj öncesinde makineye ait teknik dokümantasyondan doğrulanmalıdır.

FANUC A20B-2002-0520 Ne İşe Yarar?

FANUC A20B-2002-0520, CNC makinesinin operatör paneli ile kontrol sistemi arasındaki sinyal iletişimini destekleyen bir giriş/çıkış modülüdür. Makinenin elektriksel kontrol yapısında bulunan uygun giriş ve çıkış sinyallerinin işlenmesine yardımcı olur.

Bir CNC tezgâhında operatör paneli; makinenin çalıştırılması, durdurulması, çalışma modunun seçilmesi ve çeşitli kumanda işlevlerinin gerçekleştirilmesi için kullanılır. Bu paneldeki elektriksel sinyallerin CNC kontrol sistemi tarafından doğru biçimde algılanması, uyumlu I/O donanımının ve bağlantı yapılandırmasının kullanılmasına bağlıdır.

A20B-2002-0520 aşağıdaki amaçlarla kullanılabilir:

• Operatör panelinden gelen dijital giriş sinyallerinin aktarılması
• Uygun dijital çıkış sinyallerinin ilgili kontrol devrelerine iletilmesi
• Manuel darbe üreteci bağlantısının desteklenmesi
• FANUC I/O Link üzerinden CNC kontrol sistemiyle iletişim kurulması
• Arızalı veya hasarlı operatör paneli I/O kartının değiştirilmesi
• CNC makinelerinde elektronik bakım ve onarım çalışmalarının gerçekleştirilmesi

Bu kart, tek başına bir CNC kontrol ünitesi veya servo sürücüsü değildir. İşlevi, uyumlu sistemde operatör panelinin giriş/çıkış ve MPG bağlantı ihtiyaçlarını karşılamaya yardımcı olmaktır.

48 Dijital Girişin Kullanımı

FANUC A20B-2002-0520 üzerinde 48 adet dijital giriş bulunur. Bu girişler, makinenin elektriksel tasarımına uygun 24 V giriş sinyallerinin CNC kontrol sistemi tarafından algılanmasına yardımcı olur.

CNC uygulamasına bağlı olarak bu girişler; operatör panelindeki butonlar, seçici anahtarlar ve diğer uygun kumanda elemanlarıyla ilişkilendirilebilir. Sinyallerin hangi girişlere bağlandığı, makinenin elektrik şeması ve kontrol yazılımındaki yapılandırmayla belirlenir.

Giriş sinyallerinin doğru çalışması için aşağıdaki unsurlar önemlidir:

• Giriş devresine uygun gerilim uygulanması
• Kablo bağlantılarının doğru yapılması
• Ortak bağlantıların ve polaritenin kontrol edilmesi
• I/O yapılandırmasının CNC sistemiyle eşleşmesi
• Saha kablolarında kopukluk veya kısa devre bulunmaması

Giriş noktalarının sayısı, tek başına belirli bir butonun veya makine fonksiyonunun hangi girişe bağlı olduğunu göstermez. Bu bilgi için makinenin elektrik projesi incelenmelidir.

32 Dijital Çıkışın Kullanımı

Kartta 32 dijital çıkış bulunur. FANUC dokümanında bu çıkışlar 24 V kaynak tipi (source type) çıkış olarak tanımlanır.

Dijital çıkışlar, kontrol sisteminden gelen uygun komutların makinenin elektriksel kontrol devrelerine aktarılmasını sağlar. Kullanım alanı, makinenin tasarımına ve çıkışların bağlı olduğu kontrol elemanlarına göre değişir.

Çıkışların kullanımı sırasında şu noktalara dikkat edilmelidir:

• Bağlı yüklerin elektriksel özellikleri doğrulanmalıdır.
• Çıkış başına izin verilen akım sınırları kontrol edilmelidir.
• Gerekli ortak bağlantılar ve polarite doğru olmalıdır.
• Harici yükler üretici dokümanında belirtilen sınırlar içinde kullanılmalıdır.
• Yüksek akımlı cihazların doğrudan çıkışlardan beslenebileceği varsayılmamalıdır.

Uygun bağlantı ve yük koşulları sağlandığında kart, CNC operatör paneli ile makine kontrol devreleri arasındaki sinyal iletişiminin sürdürülmesine yardımcı olur.

Manuel Darbe Üreteci (MPG) Desteği

FANUC A20B-2002-0520’nin önemli özelliklerinden biri, manuel darbe üreteci arayüzüne sahip olmasıdır. MPG, CNC makinelerinde operatörün uygun eksenleri manuel olarak ve kontrollü biçimde hareket ettirmesine yardımcı olan el çarkı veya darbe üreteci kumandasıdır.

MPG üzerinden oluşturulan darbeler, uyumlu CNC kontrol sistemi tarafından işlenerek seçilen eksenin belirlenen hareket adımına göre ilerletilmesini sağlar. Bu işlev özellikle takımın konumlandırılması, ayar işlemleri ve manuel hareket gerektiren uygulamalarda kullanılabilir.

FANUC bağlantı dokümanında bu modül için en fazla üç MPG ünitesi desteği belirtilmektedir. Gerçek kullanım kapasitesi, CNC kontrol sisteminin serisine ve makinenin donanım yapılandırmasına bağlıdır.

MPG bağlantısı yapılırken konektör düzeni, kablo bağlantıları ve kontrol sistemi ayarları doğrulanmalıdır. MPG arayüzünün bulunması, her makinede ek bir MPG ünitesinin doğrudan bağlanabileceği anlamına gelmez.

FANUC I/O Link Haberleşmesi

A20B-2002-0520, CNC kontrol sistemiyle FANUC I/O Link üzerinden haberleşir. I/O Link, uyumlu kontrol üniteleri ve giriş/çıkış modülleri arasındaki veri iletişimini destekleyen bir arayüzdür.

Modülün düzgün çalışabilmesi için I/O Link bağlantısının doğru yapılması ve kontrol sistemi yapılandırmasının uygun olması gerekir. Haberleşme sorunlarında yalnızca kart arızasına odaklanmak yerine bağlantı kabloları, besleme gerilimi ve sistem ayarları da incelenmelidir.

FANUC bağlantı dokümanında, uygun Power Mate yapılandırmasında I/O Link üzerinden en fazla 16 modülün bağlanabileceği veya giriş ve çıkış taraflarında azami 1024 noktalık toplam kapasitenin desteklenebileceği belirtilmektedir. Bu değerler, A20B-2002-0520 kartının tek başına kapasitesi değil, ilgili sistem yapılandırmasının sınırlarıdır.

FANUC A20B-2002-0520 Hangi Sistemlerde Kullanılır?

Ürün kaynaklarında A20B-2002-0520; FANUC 15i, 16i, 18i ve 21i CNC kontrol serileriyle ilişkilendirilmektedir. Bununla birlikte, belirli bir makineyle uyumluluk yalnızca kontrol serisine bakılarak kesinleştirilmemelidir.

Ürünün kullanılabileceği uygulamalar arasında şunlar yer alır:

• CNC torna tezgâhları
• CNC freze makineleri
• CNC işleme merkezleri
• FANUC operatör panelleri
• MPG destekli manuel kumanda sistemleri
• CNC makine elektronik bakım ve onarım çalışmaları
• Uyumlu CNC kontrol sistemlerinde yedek kart değişimi

Uyumluluğun kesinleştirilmesi için mevcut kartın tam parça numarası, CNC kontrol ünitesinin modeli, panelin bağlantı düzeni ve makinenin elektrik şeması birlikte incelenmelidir.

A20B-2002-0520 ile A20B-2002-0521 Arasındaki Fark

FANUC A20B-2002-0520 ve A20B-2002-0521, 48 giriş ve 32 çıkış kapasitesine sahip operatör paneli I/O modülleridir. Aralarındaki temel fark MPG arayüzüdür.

Özellik	A20B-2002-0520	A20B-2002-0521
Dijital giriş	48 nokta	48 nokta
Dijital çıkış	32 nokta	32 nokta
MPG arayüzü	Mevcut	Mevcut değil
Temel kullanım	MPG destekli panel I/O	MPG arayüzü gerektirmeyen panel I/O

Bu iki kart, giriş/çıkış kapasiteleri aynı olsa da MPG desteği açısından farklıdır. Bu nedenle mevcut sistem A20B-2002-0520 kullanıyorsa, A20B-2002-0521’in doğrudan eşdeğer olduğu varsayılmamalıdır. Parça değişiminden önce makinenin MPG gereksinimi ve üretici dokümanları kontrol edilmelidir.

Satın Alma Öncesi Uyumluluk Kontrolü

Doğru ürün seçimi, CNC makinesinin güvenilir şekilde çalışması açısından önemlidir. Sipariş öncesinde aşağıdaki kontrollerin yapılması önerilir:

1. Mevcut kartın etiketindeki parça numarasını doğrulayın.
2. Kartın revizyon veya ek tanımlama bilgilerini karşılaştırın.
3. CNC kontrol ünitesinin tam modelini belirleyin.
4. Operatör panelinin modelini ve bağlantı düzenini kontrol edin.
5. 48 giriş ve 32 çıkış kapasitesinin sistem gereksinimleriyle uyumunu doğrulayın.
6. Makinede MPG kullanılıp kullanılmadığını belirleyin.
7. Konektörleri, kablo bağlantılarını ve pin dizilimlerini karşılaştırın.
8. Ürünün yeni, kullanılmış veya yenilenmiş durumunu ve test koşullarını tedarikçiden öğrenin.

Benzer görünümlü FANUC kartları farklı işlevlere veya bağlantı yapılarına sahip olabilir. Bu nedenle yalnızca fiziksel görünüşe dayanarak sipariş verilmemelidir.

Montaj ve Bakım Önerileri

CNC kontrol kartları hassas elektronik bileşenler içerir. Montaj sırasında hatalı bağlantı, yanlış besleme veya elektrostatik deşarj kartın zarar görmesine neden olabilir.

Kart değişiminden önce şu önlemler alınmalıdır:

• Makineyi üreticinin güvenlik prosedürlerine uygun biçimde enerjisiz bırakın.
• Mevcut kartın ve kabloların bağlantı düzenini kaydedin.
• Konektörleri sökmeden önce bağlantıların fotoğrafını çekin veya etiketleyin.
• Elektrostatik deşarja karşı uygun koruma kullanın.
• Besleme gerilimini ve polariteyi teknik dokümantasyona göre doğrulayın.
• Giriş ve çıkış kablolarını doğru bağlantı noktalarına takın.
• MPG bağlantısını makinenin bağlantı şemasına göre kontrol edin.
• Devreye alma sonrasında giriş, çıkış ve MPG fonksiyonlarını güvenli koşullarda test edin.

Montaj ve devreye alma işlemlerinin FANUC CNC sistemleri konusunda deneyimli teknik personel tarafından gerçekleştirilmesi tavsiye edilir.

Sonuç

FANUC A20B-2002-0520, 48 dijital giriş ve 32 dijital çıkış kapasitesine sahip, manuel darbe üreteci arayüzünü destekleyen bir CNC operatör paneli I/O kartıdır. FANUC I/O Link üzerinden kontrol sistemiyle haberleşerek uyumlu makinelerde operatör paneli sinyallerinin yönetilmesine yardımcı olur.

CNC makinelerinin bakım, onarım ve yedek parça ihtiyaçlarında kullanılabilen bu kartın doğru seçilmesi için parça numarası, kontrol sistemi modeli, MPG gereksinimi ve elektriksel bağlantı düzeni mutlaka doğrulanmalıdır.
