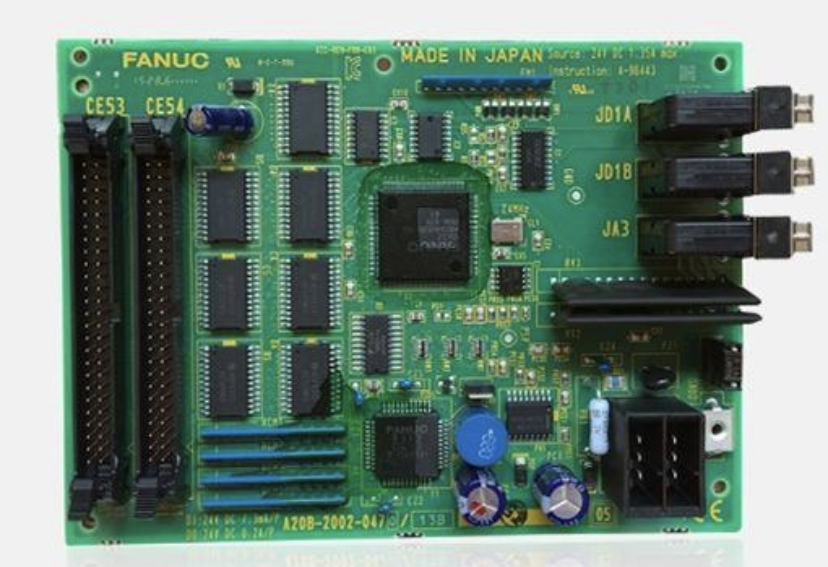

FANUC A20B-2002-0470 – Operatör Paneli I/O Bağlantı Kartı

FANUC A20B-2002-0470 – 72/56 Operatör Paneli I/O Bağlantı Kartı

Ürün Açıklaması

FANUC A20B-2002-0470, CNC makinelerinde operatör paneli ile CNC kontrol sistemi arasındaki giriş/çıkış sinyallerinin yönetilmesi için kullanılan bir I/O bağlantı kartıdır. 72 giriş / 56 çıkış kapasitesiyle tanımlanan bu modül, manuel darbe üreteci (MPG) bağlantısını da destekler.

FANUC CNC kontrol sistemlerinde kullanılan bu kart, operatör panelindeki butonlardan ve uygun kontrol elemanlarından gelen sinyallerin CNC sistemine iletilmesine, kontrol sisteminden gelen komutların ise ilgili çıkış devrelerine aktarılmasına yardımcı olur. Makinenin donanım yapılandırmasına bağlı olarak operatör paneli ile kontrol sistemi arasındaki sinyal iletişiminde önemli bir görev üstlenir.

FANUC A20B-2002-0470; arızalı operatör paneli I/O kartlarının değiştirilmesi, CNC tezgâhlarının elektronik bakım ve onarımı ve uyumlu sistemler için yedek parça temini amacıyla değerlendirilebilir. Sipariş öncesinde mevcut kartın tam parça numarası, kontrol sistemi serisi ve konektör düzeni mutlaka karşılaştırılmalıdır.

Ürün Bilgileri

• Marka: FANUC
• Ürün kodu: A20B-2002-0470
• Ürün tipi: Operatör paneli I/O bağlantı kartı
• Kart tanımı: 72/56 Operator Panel Connection Unit I/O PCB
• Dijital giriş kapasitesi: 72 nokta toplam
• Genel amaçlı dijital giriş: 16 nokta
• Matris dijital giriş: 56 nokta
• Dijital çıkış kapasitesi: 56 nokta
• Manuel darbe üreteci (MPG): Desteklenir
• CNC haberleşme arayüzü: FANUC I/O Link
• Kullanım alanı: CNC operatör panelleri ve uyumlu FANUC kontrol sistemleri

Teknik Özellikler

Özellik	Açıklama
Üretici	FANUC
Parça numarası	A20B-2002-0470
Ürün kategorisi	CNC operatör paneli I/O kartı
Giriş/çıkış düzeni	72 giriş / 56 çıkış
Genel amaçlı giriş	16 nokta, 24 V giriş tipi
Matris giriş	56 nokta, 8 × 7 düzen, 5 V giriş tipi
Dijital çıkış	56 nokta, 24 V kaynak tipi (source type)
CNC arayüzü	FANUC I/O Link
MPG bağlantısı	Desteklenir; en fazla 3 ünite
Besleme	24 V DC ±%10
Belirtilen besleme akımı	0,35 A; çıkış yüklerinin tüketimi dâhil değildir
İlgili sigorta parça numarası	A03B-0815-K001, 1 A
Konektör tanımları	JD1A, JD1B, JA3, CPD1, CE53, CE54

Teknik değerler FANUC bağlantı dokümanında belirtilen modül özelliklerine dayanmaktadır. Besleme, konektörler ve çıkış yükleriyle ilgili ayrıntılar, kullanılacak donanımın revizyonuna ve makine bağlantı şemasına göre doğrulanmalıdır.

FANUC A20B-2002-0470 Ne İşe Yarar?

FANUC A20B-2002-0470, CNC makinesinin operatör paneli ile kontrol sistemi arasındaki sinyal alışverişini destekleyen bir arayüz kartıdır. Operatör panelinde bulunan kumanda elemanlarının sinyallerinin CNC kontrol sistemi tarafından işlenebilmesine ve uygun kontrol komutlarının ilgili çıkışlara aktarılmasına yardımcı olur.

Bu kartın temel işlevleri şunlardır:

• Operatör paneli giriş sinyallerinin CNC sistemine aktarılmasını desteklemek
• Uyumlu panel üzerindeki buton ve kumanda elemanlarının sinyal arayüzünü sağlamak
• Dijital giriş ve çıkış iletişimini yönetmek
• Manuel darbe üreteci (MPG) bağlantısını desteklemek
• FANUC I/O Link üzerinden kontrol sistemiyle haberleşmek
• Arızalı veya hasarlı operatör paneli I/O kartlarının yerine kullanılmak

Kartın işlevi, tek başına makinenin bütün kontrolünü sağlamak değil; operatör paneli ile CNC sistemi arasındaki uygun sinyal bağlantısını gerçekleştirmektir.

Dijital Giriş ve Çıkış Yapısı

Genel Amaçlı Dijital Girişler – 16 Nokta

Kart üzerinde 16 adet genel amaçlı dijital giriş bulunur. Bu girişler, uygun elektriksel özelliklere sahip sinyallerin CNC kontrol sistemine iletilmesi için kullanılır.

Makinenin tasarımına bağlı olarak operatör panelindeki butonlar, anahtarlar ve diğer kumanda elemanları bu giriş yapısıyla ilişkilendirilebilir. Gerçek bağlantı işlevleri, makinenin elektrik şeması ve kontrol programı üzerinden belirlenmelidir.

Matris Dijital Girişler – 56 Nokta

A20B-2002-0470, 56 noktalı matris giriş yapısına sahiptir. FANUC dokümanında bu yapı 8 × 7 düzeninde ve 5 V giriş tipi olarak tanımlanır.

Matris giriş yapısı, uyumlu operatör paneli uygulamalarında birden fazla kumanda elemanının giriş devresi üzerinden algılanmasını destekler. Bu girişlerin bağlantı yöntemi, genel amaçlı 24 V girişlerden farklıdır. Bu nedenle matris girişlere doğrudan 24 V uygulanmamalı; bağlantı ve elektriksel gereksinimler ilgili FANUC dokümanına göre kontrol edilmelidir.

Dijital Çıkışlar – 56 Nokta

Kartta 56 dijital çıkış bulunur. Çıkışlar, FANUC dokümanında 24 V kaynak tipi (source type) çıkış olarak tanımlanmıştır.

Bu çıkışlar, makinenin elektriksel kontrol tasarımına uygun sinyallerin ilgili devrelere aktarılmasını sağlar. Çıkışların yük kapasitesi, ortak bağlantıları ve akım sınırları ayrıca değerlendirilmelidir. Her çıkışın doğrudan yüksek akımlı bir yükü çalıştırabileceği varsayılmamalıdır.

Manuel Darbe Üreteci (MPG) Desteği

Manuel darbe üreteci (Manual Pulse Generator – MPG), CNC operatörünün uygun eksenleri kontrollü biçimde manuel olarak hareket ettirmesine yardımcı olan bir kumanda elemanıdır.

FANUC A20B-2002-0470, MPG bağlantısını destekler ve ilgili dokümanda en fazla üç MPG ünitesi için arayüz desteği belirtilir. Bu özelliğin kullanılabilirliği, CNC kontrol sistemi serisine, operatör panelinin donanımına ve makine yapılandırmasına bağlıdır.

MPG bağlantısında kablo düzeni, konektör tipi ve kontrol sistemi ayarları doğru olmalıdır. Yanlış bağlantı, manuel hareket fonksiyonunun çalışmamasına veya ekipman hasarına neden olabilir.

FANUC I/O Link Haberleşmesi

A20B-2002-0470, CNC kontrol sistemiyle FANUC I/O Link üzerinden iletişim kurar. I/O Link, uyumlu CNC kontrol donanımları ile giriş/çıkış modülleri arasındaki veri aktarımını destekleyen arayüzdür.

Kartın sistemde doğru çalışması için aşağıdaki noktalar kontrol edilmelidir:

• I/O Link kablosunun ve konektörlerinin uygunluğu
• Kontrol sistemiyle modül arasındaki bağlantı düzeni
• Makinenin I/O yapılandırması ve adresleme ayarları
• Modülün kontrol sistemiyle donanımsal uyumluluğu
• Besleme ve topraklama gereksinimleri

Haberleşme hatalarında yalnızca kartın arızalı olduğu varsayılmamalı; kablolama, besleme, bağlantı noktaları ve sistem yapılandırması da incelenmelidir.

Konektör Bilgileri

Ürün kaynaklarında A20B-2002-0470 için aşağıdaki konektör tanımları verilmektedir:

• JD1A
• JD1B
• JA3
• CPD1
• CE53
• CE54

Konektör adlarının bilinmesi, mevcut kartın bağlantı düzenini karşılaştırırken yardımcı olabilir. Ancak aynı konektör adlarının bulunması tek başına elektriksel veya işlevsel uyumluluk garantisi vermez. Kablo bağlantıları, pin dizilimleri ve kart revizyonları satın alma ve montaj öncesinde kontrol edilmelidir.

Kullanım Alanları

FANUC A20B-2002-0470 aşağıdaki uygulamalarda değerlendirilebilir:

• FANUC CNC torna tezgâhları
• CNC freze makineleri
• CNC işleme merkezleri
• FANUC operatör panelleri
• MPG bağlantılı manuel kumanda sistemleri
• CNC makine elektronik bakım ve onarım çalışmaları
• Operatör paneli I/O kartı değişimi
• Uyumlu CNC sistemleri için yedek parça temini

Ürünün belirli bir makinede kullanılabilirliği, yalnızca kontrol sisteminin FANUC markalı olmasına göre belirlenmemelidir. Kontrol ünitesinin serisi, mevcut kartın parça numarası ve panel bağlantı düzeni birlikte değerlendirilmelidir.

Uyumluluk ve Satın Alma Öncesi Kontroller

FANUC A20B-2002-0470 bazı 0i, 15i, 16i, 18i, 20i ve 21i serisi kontrol sistemleriyle ilişkilendirilmektedir. Bununla birlikte, bu liste bütün kontrol modelleri ve makine yapılandırmaları için kesin uyumluluk anlamına gelmez. Bazı tedarikçiler özellikle 16i, 18i ve 21i sistemlerini belirtirken, ürün dokümanları daha geniş bir seri kapsamı sunabilir.

Sipariş öncesinde şu kontrollerin yapılması önerilir:

1. Mevcut kartın etiketindeki tam parça numarasını kontrol edin.
2. Kartın varsa revizyon veya son ek bilgilerini karşılaştırın.
3. CNC kontrol ünitesinin tam modelini ve serisini doğrulayın.
4. Operatör panelinin modelini ve bağlantı düzenini inceleyin.
5. Dijital giriş ve çıkış gereksinimlerinin uygunluğunu kontrol edin.
6. MPG bağlantısı gerekip gerekmediğini belirleyin.
7. Konektörlerin ve kablo pin dizilimlerinin eşleştiğini doğrulayın.
8. Ürünün yeni, kullanılmış veya yenilenmiş durumunu ve test koşullarını teyit edin.

Benzer görünümlü FANUC kartları farklı giriş/çıkış kapasitelerine veya farklı bağlantı özelliklerine sahip olabilir. Bu nedenle yalnızca fiziksel görünüşe dayanarak ürün seçimi yapılmamalıdır.

Montaj ve Bakım Önerileri

CNC kontrol kartları hassas elektronik bileşenler içerir. Kart değişimi sırasında elektriksel bağlantı hataları, elektrostatik deşarj veya uygun olmayan besleme koşulları donanım hasarına yol açabilir.

Montaj öncesinde aşağıdaki önlemler alınmalıdır:

• Makineyi üreticinin güvenlik prosedürlerine uygun biçimde enerjisiz bırakın.
• Mevcut kartın parça numarasını ve revizyon bilgilerini kaydedin.
• Kablo bağlantılarını sökmeden önce fotoğraflayın veya işaretleyin.
• Elektrostatik deşarja karşı uygun koruma kullanın.
• Besleme gerilimini ve bağlantı polaritesini teknik dokümantasyona göre doğrulayın.
• Matris girişlerin 5 V, genel amaçlı girişlerin ise 24 V giriş tipi olduğunu dikkate alın.
• Kartı takmadan önce konektörlerin ve pin dizilimlerinin uyumunu kontrol edin.
• Devreye alma sonrasında giriş, çıkış ve MPG fonksiyonlarını güvenli koşullarda test edin.

Montaj ve devreye alma işlemlerinin FANUC CNC sistemleri konusunda deneyimli teknik personel tarafından yapılması tavsiye edilir.

Sonuç

FANUC A20B-2002-0470, 72 giriş ve 56 çıkış yapısına sahip, MPG bağlantısını destekleyen bir operatör paneli I/O kartıdır. FANUC I/O Link arayüzü üzerinden CNC kontrol sistemiyle haberleşir ve uyumlu makine yapılandırmalarında operatör paneli sinyallerinin yönetilmesine yardımcı olur.

CNC makinelerinin bakım, onarım ve yedek parça ihtiyaçlarında değerlendirilebilen bu ürünün doğru seçilmesi için tam parça numarası, kontrol ünitesi modeli, bağlantı düzeni ve elektriksel gereksinimler doğrulanmalıdır.
