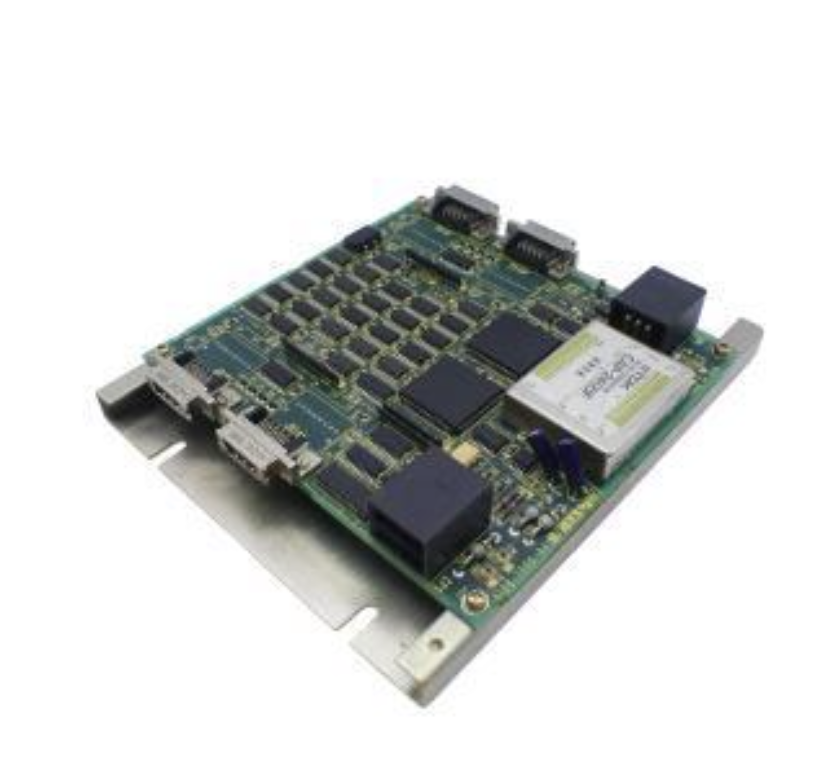

FANUC A20B-2000-0412 – I/O Link Bağlantı Ünitesi C

FANUC A20B-2000-0412 – I/O Link Bağlantı Ünitesi C

Ürün Açıklaması

FANUC A20B-2000-0412, FANUC CNC kontrol sistemlerinde I/O Link haberleşmesini sağlamak için kullanılan, optik-optik arayüz yapısına sahip bir bağlantı ünitesidir. CNC kontrol ünitesi ile uyumlu I/O cihazları arasında dijital giriş ve çıkış verilerinin aktarılmasına yardımcı olur.

A20B-2000 serisinde bulunan bu model, iki adet slave-mode I/O Link arayüz kanalına sahiptir. Her iki kanalın da optik arayüz kullanması sayesinde, optik haberleşme altyapısına sahip CNC ve otomasyon sistemlerinde bağlantı oluşturmak için kullanılabilir.

FANUC A20B-2000-0412, makinenin I/O haberleşme mimarisine uygun şekilde kurulduğunda kontrol sistemi ile bağlı cihazlar arasındaki veri aktarımını destekler. Doğru ürün seçimi için mevcut bağlantı tipi, CNC modeli ve kullanılan optik haberleşme bileşenleri birlikte değerlendirilmelidir.

Teknik Özellikler

• Üretici: FANUC
• Ürün kodu: A20B-2000-0412
• Ürün serisi: A20B-2000
• Ürün tipi: I/O Link Bağlantı Ünitesi C
• Arayüz tipi: Optik – optik
• I/O Link kanal sayısı: 2
• Haberleşme modu: Slave mode
• Veri aktarımı: Dijital giriş (DI) ve dijital çıkış (DO)
• Veri kapasitesi: DI tarafında en fazla 256, DO tarafında en fazla 256 veri öğesi
• Güç beslemesi: Her kanal için bağımsız +24 V DC
• Montaj tipi: Bağımsız ünite
• Montaj yeri: Elektrik/güç panosu

Gerçekte kullanılan DI/DO veri miktarı, ana kontrol sistemine atanan I/O verilerine ve sistem yapılandırmasına bağlıdır.

Optik – Optik Arayüz Yapısı

A20B-2000-0412 modelinin temel özelliği, her iki I/O Link kanalında da optik arayüz kullanmasıdır. Bu yapı, optik haberleşme bağlantısına sahip uyumlu CNC kontrol üniteleri ve I/O cihazları arasında veri aktarımını destekler.

Optik haberleşme, uygun sistemlerde elektriksel sinyal bağlantılarından kaynaklanabilecek elektromanyetik parazit etkilerinin azaltılmasına yardımcı olabilir. Ayrıca sistem tasarımına bağlı olarak optik kablo üzerinden daha uzun mesafeli bağlantılar kurulmasını mümkün kılabilir.

Ancak bağlantı mesafesi ve haberleşme performansı; kullanılan optik kabloya, optik adaptörlere ve ilgili FANUC donanımının teknik gereksinimlerine bağlıdır.

Önemli: FANUC dokümanlarında bu ünitenin optik arayüzü için standart tip A13B-0154-B001 optik I/O Link adaptörü belirtilir. Bu nedenle optik adaptörün tipi, bağlantı ünitesiyle birlikte doğrulanmalıdır.

FANUC I/O Link Haberleşmesi

FANUC I/O Link, CNC kontrol ünitesi ile uyumlu giriş/çıkış cihazları arasında dijital verilerin aktarılmasını sağlayan haberleşme altyapısıdır.

A20B-2000-0412, iki slave-mode I/O Link kanalına sahiptir. Kanallar arasında DI/DO verileri aktarılabilir. Her iki kanalın veri aktarım kapasitesi, ana sistemde tanımlanan I/O noktalarına ve bağlı cihazların yapılandırmasına göre belirlenir.

Haberleşmenin düzgün çalışması için aşağıdaki unsurlar önemlidir:

• CNC kontrol ünitesiyle donanım uyumluluğu
• Uygun optik I/O Link adaptörlerinin kullanılması
• Optik kabloların ve konnektörlerin doğru bağlanması
• Her kanalın güç beslemesinin doğru sağlanması
• Sistem yapılandırmasının FANUC dokümanlarına uygun olması

Yanlış kablolama, uyumsuz optik adaptör veya güç beslemesi sorunu, I/O haberleşmesinin kesilmesine neden olabilir.

Güç Beslemesi ve Çalışma Koşulları

FANUC bağlantı kılavuzunda her I/O Link arayüzü için bağımsız +24 V DC besleme belirtilmektedir.

• Besleme gerilimi: +24 V DC
• Gerilim toleransı: +10% / −15%
• Akım tüketimi: Ani akım hariç 0,2 A
• Çalışma sıcaklığı: 0–60 °C
• Bağıl nem: %5–75, yoğuşmasız
• Titreşim: 0,5 G veya daha düşük
• Yaklaşık dış ölçüler: 180 × 150 × 50 mm (genişlik × yükseklik × derinlik)

Her kanalın beslemesi bağımsız olarak değerlendirilmelidir. Ana sistemin yeterli güç kapasitesi bulunmuyorsa üreticinin belirttiği koşullara uygun harici güç kaynağı gerekebilir. Güç kaynağının devreye alınma sırası da ilgili donanım kılavuzuna göre uygulanmalıdır.

Bu değerler, ilgili FANUC I/O Link bağlantı ünitesi ailesinin dokümantasyonunda belirtilen özelliklerdir. Kurulum yapılacak sistemin kendi kılavuzu öncelikli olarak dikkate alınmalıdır.

LED Göstergeleri ve Arıza Kontrolü

A20B-2000-0412 üzerinde güç ve haberleşme durumunun değerlendirilmesine yardımcı olan LED göstergeleri bulunur. FANUC bağlantı dokümanında LED durumları; ünite hatalarının, güç beslemesi sorunlarının ve kanal haberleşme hatalarının kontrolünde kullanılacak şekilde açıklanır.

Arıza incelemesinde şu noktalar kontrol edilebilir:

1. Her iki kanalın güç beslemesi.
2. Optik kabloların ve konnektörlerin durumu.
3. Kullanılan optik adaptörün doğru model olması.
4. Kanal LED’lerinin üretici dokümanına göre değerlendirilmesi.
5. CNC kontrol ünitesi ve bağlı I/O cihazlarının haberleşme durumu.
6. Kablolama ve sistem yapılandırmasının doğruluğu.

Tek başına bir LED göstergesi, ünitenin kesin olarak arızalı olduğunu kanıtlamaz. Güç kaynağı, kablo, optik adaptör ve karşı cihaz da kontrol edilmelidir.

Kullanım Alanları

FANUC A20B-2000-0412, optik-optik I/O Link bağlantısı gerektiren uyumlu CNC ve otomasyon sistemlerinde kullanılır.

Başlıca kullanım alanları şunlardır:

• FANUC CNC torna ve freze makineleri
• Optik I/O Link haberleşme altyapıları
• CNC kontrol ünitesi ile uyumlu I/O cihazları arasında veri aktarımı
• Makine elektrik panolarındaki optik haberleşme bağlantıları
• Arızalı I/O Link bağlantı ünitelerinin değiştirilmesi
• FANUC CNC sistemlerinde bakım ve onarım uygulamaları

Belirli bir makinede kullanılabilirliği, yalnızca ürün koduna veya FANUC markasına göre belirlenmemelidir. CNC modeli, bağlantı altyapısı ve optik adaptör uyumluluğu doğrulanmalıdır.

Montaj ve Değişim Öncesi Kontroller

A20B-2000-0412 montajından veya değişiminden önce aşağıdaki işlemlerin yapılması önerilir:

1. Mevcut bağlantı ünitesinin tam parça kodunu doğrulayın.
2. Her iki I/O Link kanalının optik bağlantıya uygun olduğunu kontrol edin.
3. Optik adaptör modelinin FANUC dokümanındaki gereksinimleri karşıladığından emin olun.
4. Optik kabloları, konnektörleri ve bağlantı düzenini kontrol edin.
5. Her kanalın +24 V DC beslemesini doğrulayın.
6. Kurulumdan sonra LED göstergelerini ve haberleşme durumunu kontrol edin.
7. Makineyi normal çalışmaya almadan önce I/O veri aktarımını kontrollü şekilde test edin.

Elektrik bağlantılarına müdahale edilmeden önce makine güvenli biçimde enerjisiz bırakılmalı ve gerekli kilitleme/etiketleme prosedürleri uygulanmalıdır. Montaj ve devreye alma işlemleri, FANUC CNC sistemleri konusunda deneyimli teknik personel tarafından gerçekleştirilmelidir.

FANUC A20B-2000-0410, A20B-2000-0411 ve A20B-2000-0412 Arasındaki Farklar

Bu üç model, FANUC I/O Link bağlantı ünitesi ailesinde farklı arayüz türlerini temsil eder:

• A20B-2000-0410: Elektriksel – optik arayüz
• A20B-2000-0411: Elektriksel – elektriksel arayüz
• A20B-2000-0412: Optik – optik arayüz

Arayüz türleri farklı olduğu için bu modeller birbirinin yerine doğrudan kullanılabilir kabul edilmemelidir. Doğru seçim, CNC sisteminin mevcut haberleşme mimarisi ve kullanılan kablo/adaptör yapısı üzerinden yapılmalıdır.

Yedek Parça Seçimi ve Sipariş Öncesi Kontroller

FANUC A20B-2000-0412 satın alınırken tam ürün kodunun eşleşmesi ve optik arayüz gereksinimlerinin doğrulanması önemlidir.

Sipariş öncesinde aşağıdaki bilgiler kontrol edilmelidir:

• Mevcut ünitenin parça kodu
• CNC kontrol ünitesinin modeli
• Kullanılan I/O Link bağlantı türü
• Optik adaptörün parça kodu
• Optik kablo ve konnektör yapısı
• Ürünün yeni, kullanılmış veya yenilenmiş olması
• Garanti ve test koşulları

Özellikle eski CNC sistemlerinde doğru yedek parçanın seçilmesi, gereksiz değişimlerin ve uzun makine duruşlarının önüne geçmeye yardımcı olur.

Sonuç

FANUC A20B-2000-0412 I/O Link Bağlantı Ünitesi C, iki slave-mode kanalı ve optik-optik arayüz yapısıyla FANUC CNC sistemlerinde dijital giriş/çıkış verilerinin aktarımını destekleyen bir donanım bileşenidir.

Doğru optik adaptörün seçilmesi, güç beslemesinin üretici talimatlarına uygun yapılması ve bağlantıların doğrulanması; CNC haberleşme altyapısının güvenilir çalışması açısından önem taşır.
