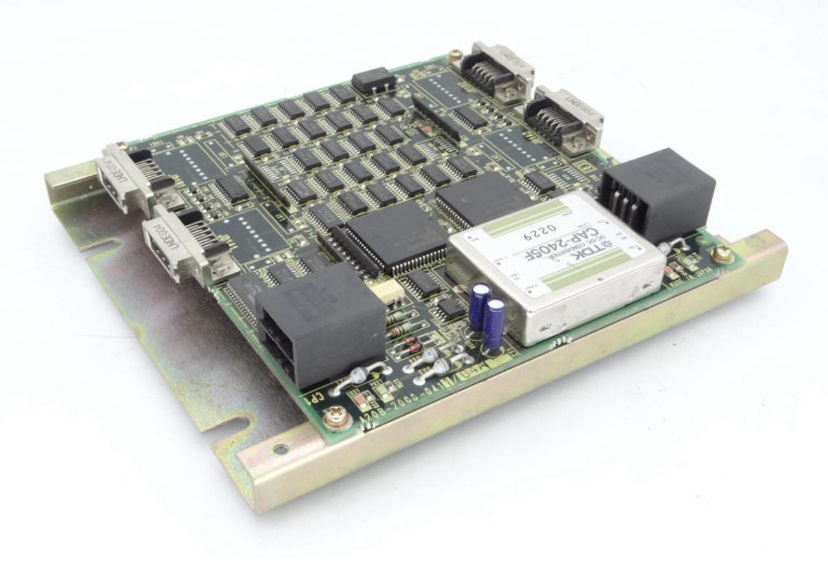

FANUC A20B-2000-0411 – I/O Link Bağlantı Ünitesi B

FANUC A20B-2000-0411 – I/O Link Bağlantı Ünitesi B

Ürün Açıklaması

FANUC A20B-2000-0411, FANUC CNC kontrol sistemlerinde I/O Link haberleşme altyapısının bir parçası olarak kullanılan elektriksel-elektriksel arayüzlü bağlantı ünitesidir. CNC kontrol ünitesi ile uyumlu giriş/çıkış (I/O) cihazları arasında dijital verilerin aktarılmasını destekler.

A20B-2000 serisinde yer alan bu model, iki bağımsız I/O Link arayüz kanalına sahiptir. Kanallar arasında dijital giriş (DI) ve dijital çıkış (DO) verilerinin aktarılmasına olanak tanır. Ünite, CNC sisteminin donanım yapılandırmasına uygun şekilde kurulduğunda otomasyon sistemindeki I/O haberleşme bağlantılarının sürdürülmesine yardımcı olur.

FANUC A20B-2000-0411, özellikle elektriksel I/O Link bağlantısının her iki tarafta da elektriksel arayüz üzerinden gerçekleştirilmesi gereken uygulamalar için tasarlanmıştır. Ürün seçimi yapılırken mevcut bağlantı tipi, CNC kontrol sistemi ve bağlı I/O cihazlarının uyumluluğu doğrulanmalıdır.

Teknik Özellikler

• Üretici: FANUC
• Ürün kodu: A20B-2000-0411
• Ürün serisi: A20B-2000
• Ürün tipi: I/O Link Bağlantı Ünitesi B
• Arayüz türü: Elektriksel – elektriksel
• I/O Link kanal sayısı: 2
• Haberleşme işlevi: Dijital giriş ve çıkış verilerinin aktarılması
• Veri kapasitesi: Her arayüz için DI ve DO tarafında en fazla 256 veri öğesine kadar; gerçek kullanım ana sistemde atanan veri miktarına bağlıdır
• Montaj tipi: Bağımsız ünite
• Montaj yeri: Elektrik/güç panosu
• Güç beslemesi: Her I/O Link arayüzü için bağımsız +24 V DC besleme

Bu özellikler, FANUC CNC donanım bağlantı kılavuzunda belirtilen I/O Link bağlantı ünitesi ailesine dayanmaktadır. Gerçek veri kapasitesi, bağlı ana sistem ve I/O yapılandırmasına göre değişebilir.

Elektriksel–Elektriksel Arayüz Yapısı

A20B-2000-0411 modelinin temel özelliği, iki I/O Link arayüzünde de elektriksel bağlantı kullanmasıdır. Bu yapı, elektriksel I/O Link bağlantısına sahip CNC kontrol üniteleri ve uyumlu I/O cihazları arasındaki haberleşme için tasarlanmıştır.

Arayüz tipi, cihazların nasıl bağlanması gerektiğini belirleyen önemli bir donanım özelliğidir. Bu nedenle A20B-2000-0411, elektriksel-optik arayüzlü A20B-2000-0410 veya optik-optik arayüzlü A20B-2000-0412 modelleriyle yalnızca parça kodları birbirine yakın olduğu için değiştirilebilir kabul edilmemelidir.

Değişim öncesinde makinenin bağlantı şeması, kablo tipi ve karşı taraftaki arayüzün elektriksel yapısı kontrol edilmelidir.

FANUC I/O Link Haberleşmesi

FANUC I/O Link, CNC kontrol üniteleri ile uyumlu I/O cihazları arasında dijital giriş ve çıkış verilerinin aktarılmasını sağlayan haberleşme altyapısıdır.

A20B-2000-0411 üzerinde iki slave-mode I/O Link arayüz kanalı bulunur. Bu kanallar arasında DI/DO verilerinin aktarılması desteklenir. Kanal başına kullanılabilecek veri miktarı, sistemin ana ünitesinde atanan I/O noktalarına göre belirlenir.

Haberleşmenin doğru çalışması için aşağıdaki unsurlar önemlidir:

• CNC kontrol ünitesinin ve bağlı I/O cihazlarının uyumluluğu
• I/O Link kablolarının doğru bağlanması
• Her arayüz için uygun güç beslemesinin sağlanması
• Bağlantı kanallarının doğru yapılandırılması
• Üretici tarafından belirtilen montaj ve çalışma koşullarının karşılanması

Bağlantı veya besleme sorunları, I/O verilerinin karşı tarafta sıfır olarak görülmesine ya da haberleşmenin kesilmesine neden olabilir.

Güç Beslemesi ve Çalışma Koşulları

FANUC donanım bağlantı kılavuzunda her I/O Link arayüzü için bağımsız +24 V DC besleme belirtilir.

• Besleme gerilimi: +24 V DC
• Gerilim toleransı: +10% / −15%
• Akım tüketimi: Ani akım hariç 0,2 A
• Çalışma sıcaklığı: 0–60 °C
• Bağıl nem: %5–75, yoğuşmasız
• Titreşim: 0,5 G veya daha düşük
• Yaklaşık dış ölçüler: 180 × 150 × 50 mm (genişlik × yükseklik × derinlik)

Her iki kanalın güç beslemesi ayrı değerlendirilmelidir. Ana ünitenin yeterli besleme kapasitesi bulunmuyorsa, ilgili FANUC kılavuzunda belirtilen koşullara uygun harici besleme gerekebilir. Güç kaynağının devreye alınma sırası da üretici talimatlarına göre uygulanmalıdır.

Bu değerler ilgili bağlantı ünitesi ailesinin teknik dokümanında belirtilmiştir. Kurulum yapılacak sistemin kendi donanım kılavuzu esas alınmalıdır.

LED Göstergeleri ve Arıza Kontrolü

A20B-2000-0411 üzerinde güç ve haberleşme durumunu değerlendirmek için kullanılan LED göstergeleri bulunur. FANUC bağlantı dokümanında LED durumları, kanal beslemesi ve haberleşme hatalarının belirlenmesine yardımcı olacak şekilde açıklanır.

Kontrol sırasında aşağıdaki noktalar incelenebilir:

1. Her iki arayüzün güç beslemesi.
2. İlgili kanalların haberleşme kabloları.
3. Konnektörlerin ve bağlantı noktalarının durumu.
4. Kanal güç ve haberleşme LED’lerinin üretici tablosuna göre değerlendirilmesi.
5. CNC kontrol ünitesi ve bağlı I/O cihazlarının çalışma durumu.

LED göstergeleri tek başına kartın arızalı olduğunu kesin olarak kanıtlamaz. Güç kaynağı, kablo, karşı cihaz ve sistem yapılandırması da kontrol edilmelidir.

Kullanım Alanları

FANUC A20B-2000-0411, elektriksel-elektriksel I/O Link bağlantısı gerektiren uyumlu CNC ve endüstriyel otomasyon sistemlerinde kullanılabilir.

Başlıca kullanım alanları şunlardır:

• FANUC CNC torna ve freze makineleri
• CNC kontrol ünitesi ile I/O cihazları arasında dijital veri aktarımı
• Elektriksel I/O Link bağlantılarının birleştirilmesi
• Makine elektrik panolarındaki I/O haberleşme altyapısı
• Arızalı I/O Link bağlantı ünitelerinin değiştirilmesi
• CNC bakım ve onarım uygulamaları

Belirli bir makinede kullanım uygunluğu, yalnızca ürün koduna göre değil, CNC modeline ve mevcut I/O Link bağlantı mimarisine göre doğrulanmalıdır.

Montaj ve Değişim Öncesi Kontroller

Ünitenin montajı veya değişimi öncesinde aşağıdaki işlemler önerilir:

1. Mevcut bağlantı ünitesinin tam parça kodunu doğrulayın.
2. Her iki taraftaki arayüzün elektriksel bağlantıya uygun olduğunu kontrol edin.
3. I/O Link kablolarını ve konnektörlerini elektrik şemasıyla karşılaştırın.
4. Her kanalın +24 V DC beslemesini üretici gereksinimlerine göre doğrulayın.
5. CNC kontrol ünitesinin ve bağlı I/O cihazlarının uyumluluğunu kontrol edin.
6. Montaj sonrasında haberleşme LED’lerini ve giriş/çıkış verilerini test edin.
7. Makineyi normal çalışmaya almadan önce ilgili kontrol ve güvenlik işlevlerini doğrulayın.

Elektrik bağlantılarına müdahale edilmeden önce makine güvenli şekilde enerjisiz bırakılmalı ve gerekli kilitleme/etiketleme prosedürleri uygulanmalıdır. Montaj ve devreye alma işlemleri, CNC sistemleri konusunda deneyimli teknik personel tarafından yapılmalıdır.

FANUC A20B-2000-0410, A20B-2000-0411 ve A20B-2000-0412 Karşılaştırması

Bu üç model, FANUC I/O Link bağlantı ünitesi ailesinde farklı arayüz türlerini temsil eder:

• A20B-2000-0410: Elektriksel – optik arayüz
• A20B-2000-0411: Elektriksel – elektriksel arayüz
• A20B-2000-0412: Optik – optik arayüz

Doğru model, makinede kullanılan bağlantı altyapısına göre seçilmelidir. Arayüz tipleri farklı olduğundan, modellerin birbirinin yerine kullanılabileceği varsayılmamalıdır.

Sonuç

FANUC A20B-2000-0411 I/O Link Bağlantı Ünitesi B, iki elektriksel I/O Link arayüzü üzerinden dijital giriş ve çıkış verilerinin aktarılmasını destekleyen bağımsız bir donanım ünitesidir. Uyumlu FANUC CNC sistemlerinde haberleşme bağlantısının kurulması ve sürdürülmesi için kullanılır.

Doğru arayüz tipinin seçilmesi, güç beslemesinin üretici talimatlarına uygun yapılması ve bağlantıların doğrulanması; CNC sisteminin güvenilir çalışması açısından önem taşır.
