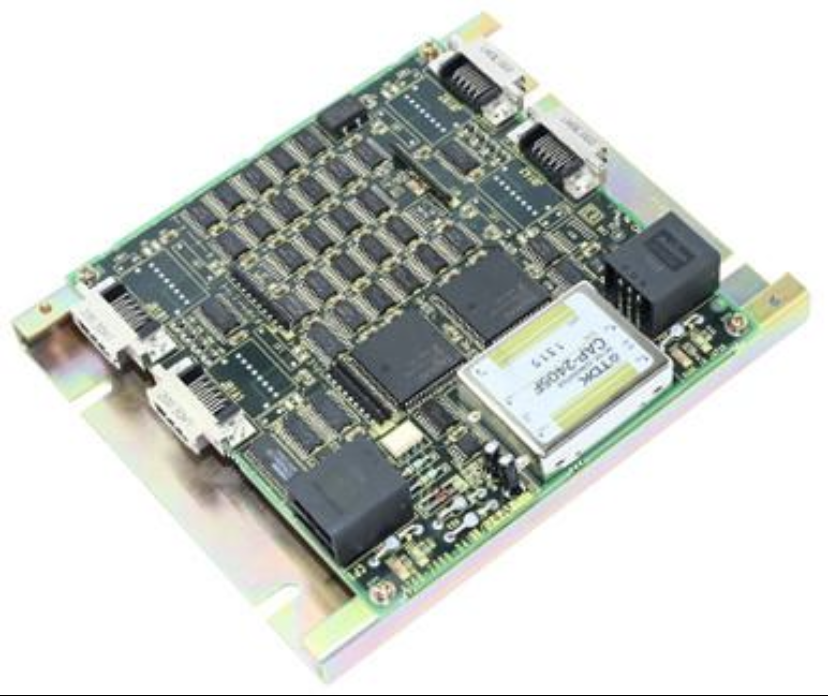

FANUC A20B-2000-0410 – I/O Link Bağlantı Ünitesi A Kartı

FANUC A20B-2000-0410 – I/O Link Bağlantı Ünitesi A

Ürün Açıklaması

FANUC A20B-2000-0410, FANUC CNC kontrol sistemlerinde I/O Link haberleşmesini sağlamak amacıyla kullanılan A tipi bağlantı ünitesidir. Elektriksel sinyaller ile optik sinyaller arasında arayüz oluşturan bu ünite, CNC kontrol sistemi ile uyumlu I/O cihazları arasında veri aktarımını destekler.

Endüstriyel CNC makinelerinde kullanılan FANUC I/O Link altyapısının önemli bileşenlerinden biri olan A20B-2000-0410, özellikle elektriksel haberleşme bağlantısının optik bağlantıyla birleştirilmesi gereken sistemlerde görev yapar. Bağlantı ünitesi, makinenin kontrol mimarisine uygun şekilde kurulduğunda I/O verilerinin ilgili cihazlar arasında aktarılmasına yardımcı olur.

Teknik Özellikler

• Üretici: FANUC
• Ürün kodu: A20B-2000-0410
• Ürün serisi: A20B-2000
• Ürün tipi: I/O Link bağlantı ünitesi A
• Arayüz tipi: Elektriksel – optik
• Haberleşme altyapısı: FANUC I/O Link
• Kanal yapısı: İki I/O Link arayüz kanalı
• Kurulum tipi: Bağımsız ünite
• Montaj yeri: Makinenin elektrik/güç panosu

Ünitenin gerçek çalışma şekli ve kullanılabilir I/O veri kapasitesi, bağlı kontrol sistemi ve donanım yapılandırmasına göre belirlenir.

Elektriksel – Optik Arayüz

A20B-2000-0410 modelinin temel özelliği, elektriksel ve optik haberleşme arayüzlerini bir araya getirmesidir. Bu yapı, elektriksel I/O Link bağlantısının optik haberleşme bağlantısına dönüştürülmesi gereken sistemlerde kullanılmasını sağlar.

Optik bağlantı altyapısı, uygun sistemlerde haberleşme bağlantısının daha uzun mesafelere taşınmasına ve elektriksel bağlantıdan kaynaklanabilecek bazı parazit etkilerinin azaltılmasına yardımcı olabilir. Ancak sistemin gerçek bağlantı mesafesi ve performansı, kullanılan kabloya, optik bileşenlere ve FANUC donanım yapılandırmasına bağlıdır.

FANUC I/O Link Haberleşmesi

FANUC I/O Link, CNC kontrol üniteleri ile uyumlu giriş/çıkış cihazları arasında veri alışverişi yapılmasını sağlayan haberleşme altyapısıdır.

A20B-2000-0410, iki I/O Link arayüz kanalına sahip bir bağlantı ünitesidir. Bu kanallar arasında dijital giriş ve çıkış verilerinin aktarılması desteklenir. Kullanılabilen veri miktarı ise ana kontrol sistemine atanan I/O noktalarına ve sistem konfigürasyonuna göre değişir.

Doğru çalışması için bağlantı ünitesinin CNC sistemiyle, karşı taraftaki I/O cihazıyla ve kullanılan haberleşme arayüzleriyle uyumlu olması gerekir.

Kullanım Alanları

FANUC A20B-2000-0410, uyumlu FANUC CNC sistemlerinde I/O Link haberleşme bağlantısı oluşturmak için kullanılır.

Başlıca kullanım alanları şunlardır:

• CNC torna ve freze makinelerinin I/O haberleşme altyapısı
• Elektriksel ve optik I/O Link bağlantılarının birleştirilmesi
• CNC kontrol ünitesi ile uyumlu I/O cihazları arasında veri aktarımı
• Makine elektrik panolarında I/O Link bağlantı altyapısının kurulması
• Arızalı bağlantı ünitelerinin uygun yedek parçayla değiştirilmesi
• FANUC CNC sistemlerinde bakım ve onarım uygulamaları

Ürünün belirli bir makinede kullanılabilirliği, yalnızca FANUC marka olmasıyla belirlenmez. CNC modeli, bağlantı mimarisi ve mevcut donanımın arayüz tipi birlikte kontrol edilmelidir.

Montaj ve Çalışma Koşulları

FANUC bağlantı dokümanında bu ünite için bağımsız montaj yapısı belirtilir. Kurulum, ilgili donanım kılavuzuna uygun şekilde makinenin elektrik veya güç panosunda gerçekleştirilmelidir.

İlgili FANUC bağlantı dokümanında belirtilen çevresel koşullar şunlardır:

• Çalışma sıcaklığı: 0–60 °C
• Bağıl nem: %5–75, yoğuşmasız
• Titreşim: 0,5 G veya daha düşük

Bu değerler, ilgili FANUC dokümanındaki bağlantı ünitesi özelliklerine dayanmaktadır. Kurulum yapılacak makinenin kendi teknik dokümanları da dikkate alınmalıdır.

Arıza Belirtileri ve Kontrol

I/O Link bağlantı ünitesinde veya bağlantılı haberleşme sisteminde oluşabilecek sorunlar, CNC makinesinde I/O iletişiminin kesilmesine ya da ilgili cihazların verilerinin doğru aktarılamamasına neden olabilir.

Kontrol sırasında şu noktalar incelenebilir:

1. Ünitenin güç beslemesi ve bağlantı koşulları.
2. Elektriksel ve optik haberleşme kabloları.
3. Konnektörlerin doğru yerleştirilmesi.
4. I/O Link kanallarının durum göstergeleri.
5. CNC kontrol ünitesi ve bağlı I/O cihazlarının haberleşme durumu.
6. İlgili FANUC donanım kılavuzundaki LED durum açıklamaları.

LED göstergelerinin anlamları, ilgili bağlantı ünitesinin teknik dokümanına göre değerlendirilmelidir. Tek başına bir göstergeye bakılarak kartın arızalı olduğu sonucuna varılmamalıdır.

A20B-2000-0410, A20B-2000-0411 ve A20B-2000-0412 Arasındaki Farklar

FANUC I/O Link bağlantı üniteleri, arayüz türlerine göre farklı modellerde sunulur:

• A20B-2000-0410: Elektriksel – optik arayüz
• A20B-2000-0411: Elektriksel – elektriksel arayüz
• A20B-2000-0412: Optik – optik arayüz

Bu modellerin bağlantı tipleri farklı olduğundan birbirlerinin yerine doğrudan kullanılabilir kabul edilmemelidir. Değişim öncesinde makinedeki mevcut bağlantı tipi, kablo altyapısı ve CNC sisteminin gereksinimleri doğrulanmalıdır.

Yedek Parça Seçimi ve Sipariş Öncesi Kontroller

FANUC A20B-2000-0410 satın alınırken ürün kodunun eksiksiz eşleşmesi ve arayüz tipinin doğrulanması önemlidir.

Sipariş öncesinde aşağıdaki hususlar kontrol edilmelidir:

• Mevcut ünitenin parça kodu.
• CNC kontrol sisteminin modeli.
• Kullanılan I/O Link bağlantı türü.
• Elektriksel ve optik kablo altyapısı.
• Ürünün yeni, kullanılmış veya yenilenmiş olması.
• Garanti ve test koşulları.

Montaj öncesinde makine güvenli şekilde enerjisiz bırakılmalı ve üreticinin elektriksel güvenlik prosedürleri uygulanmalıdır. Kurulum ve devreye alma işlemleri, FANUC CNC sistemleri konusunda deneyimli teknik personel tarafından gerçekleştirilmelidir.

Sonuç

FANUC A20B-2000-0410 I/O Link Bağlantı Ünitesi A, elektriksel ve optik haberleşme arayüzlerini bir araya getiren, FANUC CNC sistemlerinde I/O verilerinin aktarımını destekleyen bir donanım bileşenidir.

Doğru arayüz tipinin seçilmesi, uygun kablolama ve sistem uyumluluğunun doğrulanması; CNC makinesinin haberleşme altyapısının güvenilir çalışması açısından önem taşır.
