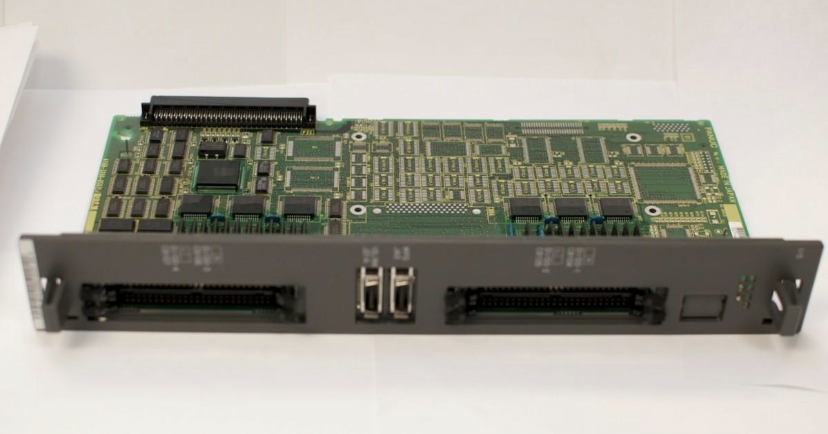

FANUC A16B-3200-0501 – CNC I/O Data Server Kartı

FANUC A16B-3200-0501 CNC I/O ve Data Server Kartı

Ürün Hakkında

FANUC A16B-3200-0501, FANUC 0i-B ve 0i Mate-B serisi CNC kontrol sistemlerinde kullanılan, yerleşik giriş/çıkış (I/O) ve Data Server fonksiyonlarını bir araya getiren elektronik devre kartıdır. CNC kontrol ünitesinin makine üzerindeki elektriksel sinyallerle iletişim kurmasına yardımcı olurken, uyumlu sistemlerde Data Server özelliğinin kullanılmasını da sağlar.

Endüstriyel otomasyon ve CNC makine kontrolünde önemli bir bileşen olan bu kart, makine kontrol sinyallerinin yönetilmesine ve CNC sisteminin yardımcı ekipmanlarla koordineli çalışmasına katkıda bulunur.

Giriş/Çıkış (I/O) Fonksiyonu

Kartın I/O fonksiyonu, CNC kontrol sistemi ile makinenin elektriksel kontrol devreleri arasındaki sinyal iletişimini destekler. Sensörler, anahtarlar ve diğer saha elemanlarından gelen sinyallerin kontrol sistemi tarafından değerlendirilmesine ve uygun çıkış komutlarının yönetilmesine yardımcı olur.

Bu yapı, CNC tezgâhlarında makinenin çalışma koşullarının izlenmesi ve yardımcı fonksiyonların kontrol edilmesi açısından önemlidir.

Başlıca kullanım amaçları şunlardır:

• Makine giriş ve çıkış sinyallerinin yönetilmesi
• Sensör ve limit anahtarlarından gelen durum bilgilerinin iletilmesi
• CNC kontrol sistemi ile makine otomasyon devreleri arasındaki iletişimin desteklenmesi
• Uyumlu sistemlerde yardımcı makine fonksiyonlarının kontrolüne katkıda bulunulması

Kullanılabilen giriş/çıkış fonksiyonları, makinenin elektrik tesisatına ve PMC programına bağlıdır.

Data Server Fonksiyonu

FANUC A16B-3200-0501 modelini benzer A16B-3200-0500 kartından ayıran temel özellik, Data Server fonksiyonunu da içermesidir.

Data Server özelliği, uygun donanım ve sistem yapılandırmasıyla CNC kontrol ünitesinde desteklenen veri aktarımı ve dosya yönetimi işlevlerinin kullanılmasına olanak tanır. Bu özellik, makine programlarının ve ilgili verilerin yönetilmesi süreçlerinde yararlı olabilir.

FANUC 0i-B bakım dokümanında Data Server işlevi için ATA kart adaptörü belirtilmiştir. İlgili yapılandırmada A20B-2002-0960 parça numaralı ATA kart adaptörü kullanılır ve kart bağlantısı düz kabloyla gerçekleştirilir. Gerekli adaptör ve diğer bileşenlerin mevcut olup olmadığı, sistemin donanım yapılandırmasına göre kontrol edilmelidir.

Teknik Yapı ve Bağlantılar

FANUC 0i-B serisi için hazırlanan bakım dokümanında, Data Server ile yerleşik I/O kartının çeşitli bağlantı ve gösterge noktaları açıklanmaktadır.

Kartın sistem yapılandırmasına göre öne çıkan bağlantıları şunlardır:

• CD38T Ethernet bağlantısı: Data Server fonksiyonları için 100BASE-TX Ethernet bağlantısı.
• CB104 ve CB105: DI/DO-1 ve DI/DO-2 giriş/çıkış bağlantıları.
• CB106 ve CB107: DI/DO-3 ve DI/DO-4 giriş/çıkış bağlantıları.
• JD1A: I/O Link bağlantısı.
• JA3: El çarkı (manual pulse generator) bağlantısı.
• STATUS ve ALARM göstergeleri: Data Server fonksiyonuyla ilgili durum ve alarm göstergeleri.

Bu bağlantıların kullanımı, ilgili CNC kontrol sisteminin donanım düzenine ve elektrik bağlantı şemasına göre belirlenmelidir.

Kullanım Alanları

FANUC A16B-3200-0501, uyumlu FANUC CNC kontrol sistemlerinin kullanıldığı endüstriyel makinelerde tercih edilir.

Başlıca kullanım alanları:

• CNC torna tezgâhları
• CNC freze makineleri
• CNC işleme merkezleri
• Otomatik metal işleme sistemleri
• FANUC 0i-B ve 0i Mate-B tabanlı makine kontrol üniteleri
• CNC kontrol sistemlerinin bakım ve onarım uygulamaları

Kartın belirli bir makineye uygunluğu, yalnızca seri adına göre değil, kontrol ünitesi modeli ve mevcut donanım yapılandırması üzerinden doğrulanmalıdır.

Arıza Belirtileri ve Bakım

I/O kartında veya Data Server bölümünde oluşabilecek arızalar, sistemde giriş/çıkış iletişim sorunlarına, veri aktarımının kesilmesine veya ilgili fonksiyonların kullanılamamasına yol açabilir. Ancak bu tür belirtiler tek başına kart arızasını kanıtlamaz.

Arıza tespitinde aşağıdaki noktaların kontrol edilmesi önerilir:

• Kartın besleme ve bağlantı koşulları
• Giriş/çıkış kabloları ve konektörler
• Ethernet bağlantısı ve ilgili ağ yapılandırması
• Data Server için gerekli ATA kart adaptörü ve bağlantı kablosu
• CNC sisteminde görülen alarm kodları ve donanım yapılandırması

Kartın sökülmesi veya değiştirilmesi öncesinde CNC kontrol ünitesi üretici talimatlarına uygun şekilde kapatılmalı ve gerekli elektriksel güvenlik önlemleri alınmalıdır.

Yedek Parça Seçimi ve Uyumluluk

FANUC A16B-3200-0501 satın alınırken ürünün üzerindeki tam parça numarası kontrol edilmelidir. Özellikle A16B-3200-0500 ile karıştırılmaması önemlidir.

• A16B-3200-0500: Data Server fonksiyonu bulunmayan yerleşik I/O kartı.
• A16B-3200-0501: Yerleşik I/O ve Data Server fonksiyonlarını bir arada içeren kart.

Bu iki modelin işlevsel yapılandırmaları farklı olduğundan, birinin diğerinin yerine doğrudan kullanılabileceği varsayılmamalıdır.

Satın alma öncesinde ürünün fiziksel durumu, test edilmiş olup olmadığı, varsa revizyon bilgileri, garanti koşulları ve gerekli yardımcı parçalar satıcıdan doğrulanmalıdır.

Sonuç

FANUC A16B-3200-0501 CNC I/O ve Data Server kartı, uyumlu FANUC 0i-B ve 0i Mate-B sistemlerinde giriş/çıkış kontrolünü Data Server fonksiyonuyla birleştiren önemli bir elektronik bileşendir. Makine kontrol sinyallerinin yönetilmesini ve uygun donanım yapılandırmasında veri aktarım işlevlerinin kullanılmasını destekler.

Doğru parça numarasının seçilmesi, mevcut CNC donanımıyla uyumluluğun doğrulanması ve kartın uygun şekilde test edilmesi, bakım ve yedek parça değişim sürecinin güvenilirliği açısından önemlidir.
