FANUC A16B-2202-0731 – Operatör Paneli I/O Bağlantı Kartı

FANUC A16B-2202-0731 Operatör Paneli I/O Bağlantı Kartı

Ürün Açıklaması

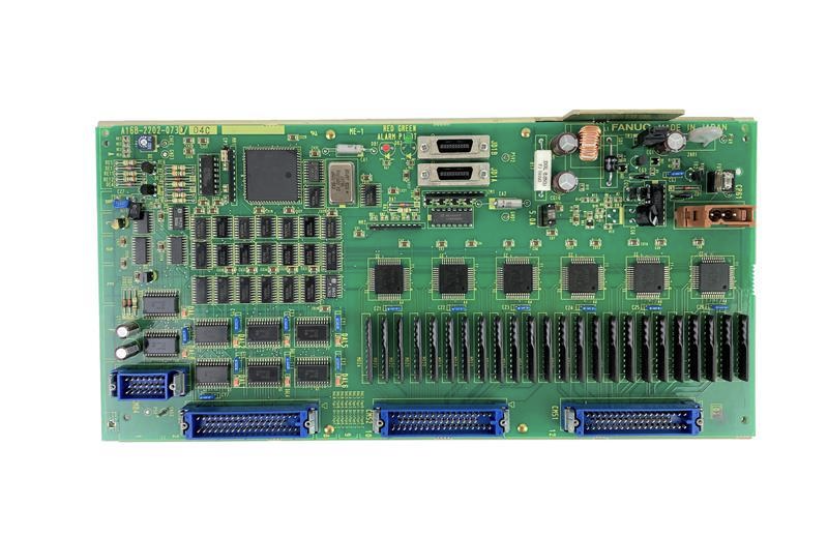

FANUC A16B-2202-0731, CNC kontrol sistemlerinde makine operatör paneli ile kontrol ünitesi arasındaki giriş/çıkış sinyallerinin iletilmesini sağlayan bir operatör paneli bağlantı kartıdır. FANUC A16B-2202 ürün ailesinde yer alan bu kart, Source Type çıkış yapısına ve 64 dijital giriş / 32 dijital çıkış (DI/DO) kapasitesine sahiptir.

FANUC I/O Link üzerinden kontrol ünitesine bağlanan A16B-2202-0731, makine operatör panelindeki butonlar, anahtarlar ve diğer kumanda elemanlarından gelen sinyallerin CNC sistemiyle iletişimine yardımcı olur. Makine kontrol sisteminin tasarımına bağlı olarak panel kumandalarının ve ilgili I/O sinyallerinin yönetiminde görev alır.

Teknik Özellikler

• Marka: FANUC
• Ürün kodu: A16B-2202-0731
• Ürün serisi: A16B-2202
• Ürün tipi: Operatör paneli bağlantı kartı (Operator’s Panel Connection Unit)
• Çıkış tipi: Source Type
• Dijital giriş kapasitesi: 64 nokta
• Dijital çıkış kapasitesi: 32 nokta
• Toplam I/O kapasitesi: 96 nokta
• Kontrol sistemi bağlantısı: FANUC I/O Link
• Operatör paneli bağlantıları: CM51, CM52, CMB3 ve CMB4
• Besleme gerilimi: 24 V DC ±%10
• Besleme akımı hesabı: 500 + 7,3 × n mA; burada n, aynı anda aktif olan giriş noktalarının sayısını ifade eder.

Not: Besleme ve bağlantı gereksinimleri uygulamaya ve kullanılan CNC sistemine göre üreticinin ilgili bağlantı kılavuzundan doğrulanmalıdır.

FANUC I/O Link ile Haberleşme

A16B-2202-0731, CNC kontrol ünitesi veya uygun I/O ünitesiyle FANUC I/O Link üzerinden haberleşir. Kartın JD1A ve JD1B bağlantıları, sistemdeki cihazların bağlantı düzenine göre kullanılır. Sonraki bir cihazın bağlanmadığı kurulumlarda bağlantı kılavuzunda belirtilen JD1A terminali düzenine uyulmalıdır.

Operatör paneli tarafındaki CM51, CM52, CMB3 ve CMB4 bağlantıları, panel ile kart arasındaki elektriksel arayüzü oluşturur. Bağlantıların pin dizilimi ve kablolaması, ilgili FANUC CNC modelinin teknik dokümanları esas alınarak yapılmalıdır.

Kullanım Alanları

FANUC A16B-2202-0731 aşağıdaki uygulamalarda kullanılabilir:

• FANUC CNC kontrollü takım tezgâhları
• CNC makine operatör panelleri
• Operatör paneli dijital giriş ve çıkış sinyallerinin yönetimi
• Makine kumanda butonları ve anahtarlarının kontrol sistemiyle bağlantısı
• Uyumlu FANUC sistemlerinde arızalı operatör paneli bağlantı kartının değiştirilmesi
• Endüstriyel CNC kontrol sistemlerinin bakım ve yenileme çalışmaları

Kullanılabileceği makine ve kontrol üniteleri, yalnızca ürün koduna göre değil, mevcut sistemin donanım yapısına ve bağlantı şemasına göre belirlenmelidir.

FANUC A16B-2202-0731 ile A16B-2202-0730 Arasındaki Fark

Bu iki kart aynı ürün ailesinde yer alsa da giriş/çıkış kapasiteleri farklıdır:

• A16B-2202-0731: 64 giriş / 32 çıkış
• A16B-2202-0730: 96 giriş / 64 çıkış

Bu nedenle kart değişimi yapılırken yalnızca fiziksel görünüşe veya ürün ailesine bakılmamalıdır. Doğru parça kodu, I/O kapasitesi, çıkış tipi ve sistem uyumluluğu mutlaka kontrol edilmelidir.

Montaj ve Değişim Öncesi Dikkat Edilmesi Gerekenler

Kartın montajı veya değişimi, CNC sistemleri konusunda yetkin teknik personel tarafından gerçekleştirilmelidir.

• İşleme başlamadan önce makinenin ve kontrol sisteminin enerjisi güvenli şekilde kesilmelidir.
• Mevcut kartın ürün kodu ve bağlantı düzeni yeni kartla karşılaştırılmalıdır.
• Sökme işleminden önce kablo ve konnektör bağlantılarının kayıt altına alınması önerilir.
• Besleme gerilimi, kablo kesiti, topraklama ve pin bağlantıları üretici kılavuzuna uygun olmalıdır.
• Kart değişiminden sonra I/O sinyalleri, operatör paneli fonksiyonları ve CNC alarm durumu kontrol edilmelidir.
• Sistem konfigürasyonu veya parametrelerle ilgili bir işlem gerekiyorsa işlem öncesinde uygun yedek alınmalıdır.

Doğru Ürün Seçimi ve Uyumluluk

FANUC A16B-2202-0731 siparişinden önce mevcut kart üzerindeki tam parça numarasının doğrulanması önemlidir. Benzer kodlu kartlar farklı I/O kapasitelerine veya farklı elektriksel özelliklere sahip olabilir. Ayrıca makinenin CNC serisi, kontrol ünitesi ve operatör paneli bağlantıları da uyumluluk değerlendirmesine dâhil edilmelidir.

FANUC A16B-2202-0731, 64 dijital giriş ve 32 dijital çıkış kapasitesine ihtiyaç duyan, uygun FANUC I/O Link altyapısına sahip CNC sistemleri için operatör paneli bağlantı çözümüdür. Doğru ürün kodunun seçilmesi ve montajın üretici dokümanlarına uygun yapılması, sistemin güvenilir çalışması açısından önem taşır.
