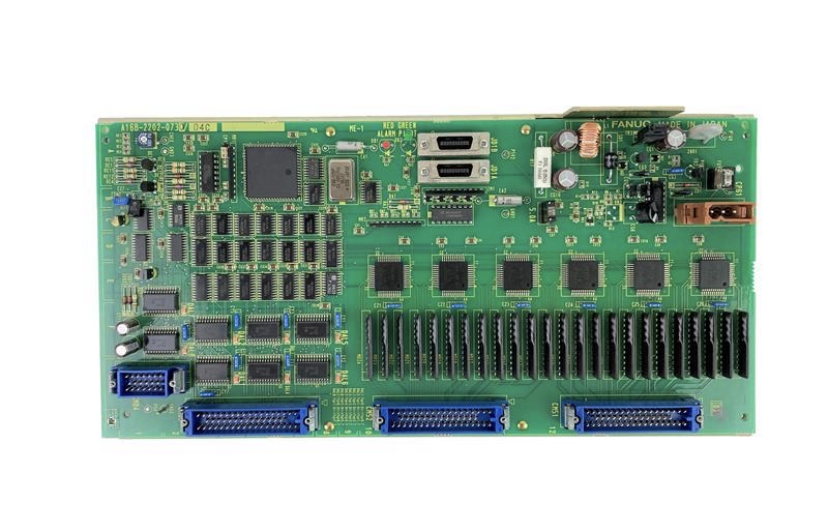

FANUC A16B-2202-0730 – Operatör Paneli I/O Bağlantı Kartı

FANUC A16B-2202-0730 – 96 Giriş / 64 Çıkış Source Type Operatör Paneli I/O Kartı

Ürün Açıklaması

FANUC A16B-2202-0730, CNC kontrol sistemlerinde makine operatör paneli ile CNC kontrol ünitesi arasında giriş/çıkış sinyallerinin aktarılmasını sağlayan bir operatör paneli bağlantı kartıdır. FANUC A16B-2202 serisine ait olan bu kart, 96 dijital giriş ve 64 dijital çıkış kapasitesiyle makine operatör panelinin kontrol sistemine bağlanmasında görev yapar.

Source Type çıkış yapısına sahip olan kart, FANUC I/O Link haberleşme altyapısı üzerinden CNC kontrol ünitesine veya ilgili I/O ünitesine bağlanır. Operatör panelindeki buton, anahtar ve diğer uyumlu kontrol elemanlarından gelen sinyallerin işlenmesine ve çıkış sinyallerinin ilgili arayüze iletilmesine yardımcı olur.

FANUC CNC makinelerinde operatör paneli bağlantı sisteminin önemli bir parçası olan A16B-2202-0730, arızalı veya işlevini kaybetmiş uyumlu panel bağlantı kartlarının değiştirilmesi amacıyla kullanılabilir. Doğru ürün seçimi için makinenin CNC modeli, elektrik bağlantıları ve mevcut kartın tam parça kodu kontrol edilmelidir.

Teknik Özellikler

• Üretici: FANUC
• Ürün kodu: A16B-2202-0730
• Ürün serisi: A16B-2202
• Ürün tipi: Operatör paneli bağlantı kartı (I/O PCB)
• Dijital giriş kapasitesi: 96 nokta
• Dijital çıkış kapasitesi: 64 nokta
• Çıkış yapısı: Source Type
• Haberleşme altyapısı: FANUC I/O Link
• Bağlantı konnektörleri: CM51, CM52, CMB3 ve CMB4
• Temel kullanım amacı: CNC makine operatör paneli giriş/çıkış sinyallerinin bağlantısı

Bu özellikler, FANUC CNC donanım bağlantı dokümanlarında belirtilen A16B-2202-0730 modelinin temel teknik tanımlamasını yansıtır.

96 Dijital Giriş ve 64 Dijital Çıkış Kapasitesi

A16B-2202-0730, operatör paneli bağlantısı için 96 giriş ve 64 çıkış noktası sunar. Bu kapasite, panel üzerindeki farklı kontrol elemanlarının ve göstergelerin CNC sistemiyle bağlantısını destekler.

Dijital girişler, makine operatörünün kullandığı butonlardan, anahtarlardan ve uyumlu kumanda elemanlarından gelen sinyallerin CNC sistemine iletilmesine yardımcı olur. Girişlerin işlevleri; makine üreticisinin elektrik projesi, CNC parametreleri ve PMC programındaki sinyal atamalarına göre belirlenir.

Dijital çıkışlar, kontrol sisteminden gelen sinyallerin uygun operatör paneli arayüzüne aktarılmasını sağlar. Bu çıkışların hangi göstergeleri veya kontrol elemanlarını yönettiği makinenin tasarımına ve mevcut bağlantı düzenine bağlıdır.

96/64 I/O kapasitesi, her makinede tüm noktaların aynı amaçla kullanılacağı anlamına gelmez. Gerçek sinyal atamaları ve kullanılabilir noktalar, ilgili CNC sisteminin donanım ve yazılım yapılandırmasıyla doğrulanmalıdır.

Source Type Çıkış Teknolojisi

FANUC A16B-2202-0730, Source Type çıkış yapısına sahip operatör paneli bağlantı ünitesi olarak tanımlanır. Bu özellik, kartın dijital çıkışlarının elektriksel çalışma biçimini ifade eder.

Source Type ve Sink Type çıkış yapıları birbirinden farklıdır. Bu nedenle aynı giriş/çıkış kapasitesine sahip başka bir kart, yalnızca fiziksel olarak benzer olduğu için doğrudan uyumlu kabul edilmemelidir.

Kart değişiminden önce mevcut bağlantı ünitesinin çıkış tipi, kablolama düzeni, güç bağlantıları ve karşı taraftaki devrenin elektriksel gereksinimleri kontrol edilmelidir. Yanlış tipte kart kullanılması, sinyal aktarımının çalışmamasına veya bağlı devrelerde arızalara yol açabilir.

FANUC I/O Link Haberleşmesi

A16B-2202-0730, CNC kontrol ünitesi veya ilgili I/O ünitesiyle FANUC I/O Link üzerinden haberleşir. FANUC bağlantı dokümanında operatör paneli arayüzü için CM51, CM52, CMB3 ve CMB4 konnektörleri belirtilmektedir.

I/O Link bağlantısının doğru çalışması için uygun kablolama, konnektör yerleşimi, güç beslemesi ve sistem yapılandırması gereklidir. Bağlantıların yanlış yapılması veya uyumsuz donanım kullanılması, operatör paneli sinyallerinin CNC tarafından algılanmamasına ya da bazı fonksiyonların devre dışı kalmasına neden olabilir.

Kurulum sırasında yalnızca konnektörlerin fiziksel uyumuna güvenilmemeli; makinenin elektrik şeması ve ilgili FANUC donanım bağlantı kılavuzu esas alınmalıdır.

Kullanım Alanları

FANUC A16B-2202-0730, uyumlu FANUC CNC sistemlerinde operatör paneli giriş/çıkış bağlantısını gerçekleştirmek amacıyla kullanılır.

Başlıca kullanım alanları şunlardır:

• CNC torna ve freze makinelerinin operatör paneli sistemleri
• Makine kontrol butonları ve anahtarlarından gelen dijital girişlerin aktarılması
• Operatör paneli göstergeleri ve uyumlu çıkış devrelerinin kontrolü
• Arızalı operatör paneli bağlantı kartlarının değiştirilmesi
• FANUC CNC sistemlerinde bakım ve yedek parça uygulamaları
• Mevcut CNC donanımının uygun bağlantı ünitesiyle yenilenmesi

Bu kullanım alanları genel niteliktedir. Kartın belirli bir makinede kullanılabilirliği, CNC modeli ve makine üreticisinin donanım tasarımı üzerinden doğrulanmalıdır.

Montaj ve Değişim Öncesi Kontroller

A16B-2202-0730 kartının montajından veya değiştirilmesinden önce aşağıdaki kontrollerin yapılması önerilir:

1. Mevcut kartın tam parça kodunu ve çıkış tipini doğrulayın.
2. Yeni kartın 96 giriş / 64 çıkış kapasitesinin makine yapılandırmasıyla uyumlu olduğunu kontrol edin.
3. CM51, CM52, CMB3 ve CMB4 bağlantılarını ilgili elektrik şemasıyla karşılaştırın.
4. FANUC I/O Link bağlantısını ve sistemdeki ilgili I/O yapılandırmasını kontrol edin.
5. Kartın güç beslemesi ve bağlantı koşullarının üretici dokümanına uygun olduğundan emin olun.
6. Kurulum sonrasında giriş ve çıkış noktalarını kontrollü biçimde test edin.
7. Makineyi normal çalışmaya almadan önce operatör paneli fonksiyonlarını ve ilgili güvenlik devrelerini doğrulayın.

Elektrik bağlantılarına müdahale edilmeden önce makine güvenli şekilde enerjisiz bırakılmalı ve gerekli kilitleme/etiketleme prosedürleri uygulanmalıdır. Montaj ve devreye alma işlemleri, CNC sistemleri konusunda yetkin teknik personel tarafından gerçekleştirilmelidir.

FANUC A16B-2202-0730 ile A16B-2202-0731 Arasındaki Fark

A16B-2202-0730 ve A16B-2202-0731, FANUC tarafından operatör paneli bağlantı üniteleri olarak listelenen iki farklı modeldir. Her iki model de Source Type çıkış yapısını kullanır; ancak I/O kapasitesi farklıdır.

• A16B-2202-0730: 96 giriş / 64 çıkış
• A16B-2202-0731: 64 giriş / 32 çıkış

Bu fark nedeniyle iki model otomatik olarak birbirinin yerine kullanılabilir kabul edilmemelidir. Değişim yapılacaksa makinenin ihtiyaç duyduğu I/O kapasitesi, bağlantı düzeni ve kontrol ünitesi uyumluluğu doğrulanmalıdır.

Doğru Ürün Seçimi ve Tedarik

FANUC A16B-2202-0730 sipariş edilirken ürün kodunun eksiksiz olarak eşleşmesi önemlidir. Kartın fiziksel görünümü, konnektörleri ve I/O kapasitesi mevcut parçayla karşılaştırılmalıdır.

Tedarik sırasında ürünün yeni, kullanılmış veya yenilenmiş durumda olup olmadığı; test koşulları, garanti kapsamı ve teslimat içeriği ayrıca teyit edilmelidir. Özellikle eski CNC sistemlerinde doğru yedek parçanın belirlenmesi, makine duruş süresini azaltmak ve gereksiz değişimlerin önüne geçmek açısından önem taşır.

Sonuç

FANUC A16B-2202-0730, 96 dijital giriş ve 64 dijital çıkış kapasitesine sahip Source Type operatör paneli bağlantı kartıdır. FANUC I/O Link üzerinden CNC kontrol sistemiyle haberleşerek operatör paneli sinyallerinin aktarılmasına yardımcı olur.

Doğru ürün kodunun seçilmesi, çıkış tipinin doğrulanması ve bağlantıların üretici dokümanına uygun yapılması; CNC makinesinin güvenilir ve kararlı çalışması açısından temel gerekliliklerdir.
