FANUC A03B-0815-C005 – Analog Giriş Genişletme Modülü

FANUC A03B-0815-C005 – 4 Kanallı Analog Giriş I/O Genişletme Modülü

Ürün Açıklaması

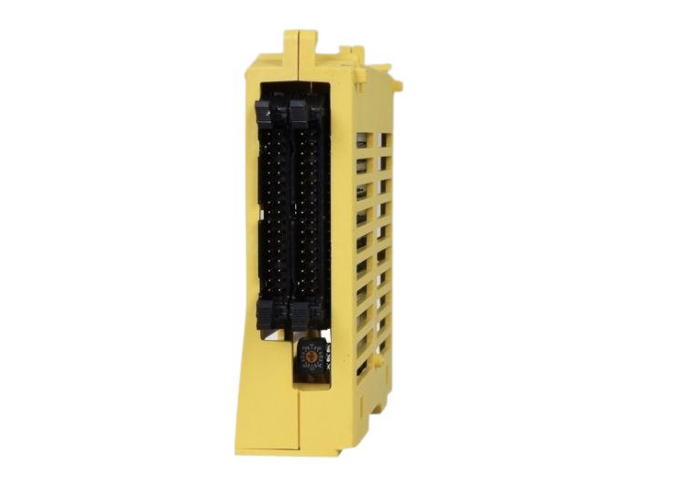

FANUC A03B-0815-C005, CNC kontrol sistemlerinde analog sinyallerin alınması için kullanılan Expansion Module D tipi analog giriş modülüdür. FANUC A03B-0815 ürün ailesinde yer alan bu modül, uyumlu I/O sistemlerine analog giriş kapasitesi kazandırmak amacıyla tasarlanmıştır.

Dört kanallı analog giriş yapısıyla öne çıkan A03B-0815-C005, uygun CNC kontrol sistemlerinde analog sinyal kaynaklarının kontrol altyapısına bağlanmasına yardımcı olur. Modül, FANUC I/O Link sistemiyle çalışan ve ilgili bağlantı yapısını destekleyen I/O gruplarında genişletme birimi olarak kullanılabilir.

Analog giriş modülleri, dijital giriş ve çıkışlardan farklı olarak sürekli değişebilen elektriksel sinyallerin kontrol sistemi tarafından değerlendirilmesini destekler. Bu nedenle doğru modül seçimi, sinyal türünün ve makinenin kontrol gereksinimlerinin belirlenmesi açısından önemlidir.

Teknik Özellikler

• Marka: FANUC
• Ürün kodu: A03B-0815-C005
• Ürün ailesi: A03B-0815
• Modül tipi: Connector Panel I/O Expansion Module D
• Modül işlevi: Analog giriş
• Analog giriş kapasitesi: 4 kanal
• Sistem bağlantısı: FANUC I/O Link altyapısındaki uyumlu I/O grubu
• Modüller arası bağlantı: Temel modüle düz kablo üzerinden bus bağlantısı
• Kullanım alanı: CNC kontrol sistemleri ve endüstriyel otomasyon

Bazı ürün tedarikçileri bu modülü 24 dijital giriş ve 16 dijital çıkış bilgileriyle de listeler. Bu bilgiler, ürünün ait olduğu I/O grubu veya sistem yapılandırmasıyla karıştırılmamalıdır. Kesin kanal yapısı ve elektriksel özellikler için ilgili FANUC teknik kılavuzu esas alınmalıdır.

FANUC A03B-0815-C005 Ne İşe Yarar?

CNC makinelerinde bazı kontrol işlemleri yalnızca açık/kapalı durumundaki dijital sinyallere dayanmaz. Belirli uygulamalarda değişken seviyelerdeki analog sinyallerin de kontrol sistemine aktarılması gerekir.

FANUC A03B-0815-C005, uyumlu sistemlerde analog giriş işlevini destekleyerek bu tür sinyallerin kontrol altyapısına alınmasına yardımcı olur.

Makinenin tasarımına bağlı olarak analog girişler şu tür uygulamalarla ilişkili olabilir:

• Analog sinyal kaynaklarının kontrol sistemine bağlanması
• Sürekli değişen ölçüm sinyallerinin alınması
• Uyumlu sensör ve ölçüm cihazlarından gelen analog verilerin aktarılması
• CNC makinesinin kontrol ve izleme altyapısının genişletilmesi
• Analog sinyal gerektiren otomasyon uygulamalarının desteklenmesi

Modülün hangi sinyal kaynaklarıyla kullanılabileceği, giriş elektriksel özelliklerine ve kontrol sistemi yapılandırmasına bağlıdır.

Dört Kanallı Analog Giriş Yapısı

A03B-0815-C005, dört kanallı analog giriş modülü olarak tanımlanır. Dört kanal, modülün analog sinyaller için sağladığı giriş kapasitesini ifade eder.

Analog sinyallerin doğru biçimde alınabilmesi için sinyal kaynağının elektriksel özellikleri ile modülün giriş gereksinimlerinin uyumlu olması gerekir. Sinyal türü, giriş aralığı, bağlantı biçimi ve kanal başına uygulanabilecek koşullar, ürünün ilgili teknik dokümantasyonundan doğrulanmalıdır.

Bu nedenle modülün her tür gerilim, akım veya sensör çıkışını doğrudan desteklediği varsayılmamalıdır. Uygun sinyal türü belirlenmeden bağlantı yapılması ölçüm hatalarına veya donanım hasarına neden olabilir.

FANUC I/O Link Haberleşmesi

FANUC A03B-0815-C005, FANUC I/O Link tabanlı I/O yapılarında kullanılan bir genişletme modülüdür. I/O Link, CNC kontrol ünitesi ile uyumlu I/O birimleri arasında haberleşme kurulmasını sağlar.

A03B-0815 serisinde temel modül ve genişletme modülleri, üreticinin belirlediği bağlantı düzenine göre aynı I/O grubu içinde çalışabilir. C005 modülünün sisteme eklenmesi sırasında temel modülün uygunluğu, bağlantı kablosu, montaj konumu ve kontrol sisteminin kapasitesi dikkate alınmalıdır.

Genişletme modüllerinin sayısı ve sistemdeki konumu, kullanılan kontrol ünitesinin teknik sınırlarına göre belirlenmelidir.

FANUC A03B-0815 Serisindeki Diğer Modüller

A03B-0815 ürün ailesinde farklı giriş ve çıkış ihtiyaçlarına yönelik modüller bulunur:

• A03B-0815-C001: 24 dijital giriş / 16 dijital çıkış kapasiteli temel I/O modülü.
• A03B-0815-C002: 24 giriş / 16 çıkış kapasiteli, MPG arayüzü bulunan genişletme modülü.
• A03B-0815-C003: 24 giriş / 16 çıkış kapasiteli, MPG arayüzü bulunmayan genişletme modülü.
• A03B-0815-C004: 16 dijital çıkışlı, 2 A çıkış sınıfında genişletme modülü.
• A03B-0815-C005: Dört kanallı analog giriş genişletme modülü.

Bu modüller farklı görevler için tasarlanmıştır. Dolayısıyla bir modülün diğerinin yerine kullanılabileceği yalnızca seri numaralarına veya fiziksel görünümüne bakılarak belirlenmemelidir.

Kullanım Alanları

FANUC A03B-0815-C005, uyumlu CNC kontrol sistemlerinde analog giriş ihtiyacı bulunan uygulamalarda değerlendirilebilir.

Olası kullanım alanları şunlardır:

• FANUC kontrol sistemli CNC makineleri
• Analog sinyal gerektiren makine otomasyonu uygulamaları
• Uyumlu ölçüm ve izleme sistemleri
• Kontrol kabinlerindeki analog I/O genişletme düzenleri
• Makinenin elektrik projesinde tanımlanmış analog sinyal bağlantıları

Kesin kullanım alanı, makinenin üreticisine, kontrol ünitesine ve ilgili analog sinyal gereksinimlerine bağlıdır.

Arıza Belirtileri ve Kontrol Süreci

Analog girişlerin beklenen değerleri göstermemesi, ölçüm sinyallerinde tutarsızlık görülmesi veya kontrol sisteminin ilgili verileri alamaması, analog giriş zincirinin incelenmesini gerektirebilir. Ancak bu belirtiler tek başına A03B-0815-C005 modülünün arızalı olduğunu kanıtlamaz.

Arıza tespitinde aşağıdaki noktalar değerlendirilmelidir:

1. Analog sinyal kaynağının çalışma durumu
2. Kablo ve konnektör bağlantılarının doğruluğu
3. Sinyal kaynağı ile modülün elektriksel uyumluluğu
4. Temel modül ve I/O Link bağlantılarının durumu
5. CNC sistemindeki alarm ve teşhis kayıtları
6. Modülün doğru yapılandırılmış olması
7. İlgili FANUC dokümantasyonunda belirtilen test prosedürleri

Analog sinyal ölçümleri uygun ölçüm cihazlarıyla ve yetkin teknik personel tarafından gerçekleştirilmelidir.

Montaj ve Değişim Önerileri

FANUC A03B-0815-C005 modülünün değiştirilmesi veya sisteme eklenmesi sırasında doğru parça numarasının doğrulanması ve mevcut I/O yapılandırmasının korunması önemlidir.

Montaj öncesinde:

• Mevcut modülün tam parça numarasını kontrol edin.
• Bağlantıları ve modülün sistem içindeki konumunu kayıt altına alın.
• Makineyi üreticinin güvenli kapatma prosedürüne göre enerjisiz duruma getirin.
• Elektronik bileşenleri elektrostatik boşalmaya karşı koruyun.
• Analog sinyal türü ve elektriksel gereksinimlerin uygunluğunu doğrulayın.
• Modülün temel birimle bağlantısını ilgili FANUC kılavuzuna göre yapın.
• Montaj sonrasında sinyal aktarımını ve kontrol sistemi haberleşmesini test edin.

Giriş aralığı veya bağlantı tipi doğrulanmadan analog sinyal uygulanmamalıdır. Yanlış bağlantı, hatalı ölçümlere veya modülün zarar görmesine yol açabilir.

Doğru Yedek Parça Seçiminin Önemi

CNC kontrol sistemlerinde analog giriş modülünün doğru seçilmesi, ölçüm güvenilirliği ve sistem uyumluluğu açısından önemlidir. Aynı ürün ailesindeki modüller farklı sinyal türleri veya farklı kontrol işlevleri için tasarlanmış olabilir.

Sipariş öncesinde aşağıdaki bilgilerin doğrulanması önerilir:

• FANUC A03B-0815-C005 tam parça numarası
• CNC kontrol ünitesinin modeli
• Mevcut I/O grubunun yapısı
• Analog sinyal kaynaklarının elektriksel özellikleri
• Temel modül ve genişletme bağlantıları
• Makinenin elektrik şeması ve üretici parça listesi

Sonuç

FANUC A03B-0815-C005, FANUC A03B-0815 serisinde yer alan dört kanallı analog giriş genişletme modülüdür. Uyumlu FANUC I/O Link sistemlerinde analog sinyallerin kontrol altyapısına aktarılmasını destekler.

Doğru ürün seçimi ve güvenilir çalışma için modülün parça numarası, analog sinyal gereksinimleri, bağlantı yapısı ve kontrol ünitesi uyumluluğu üretici dokümantasyonuna göre doğrulanmalıdır.
