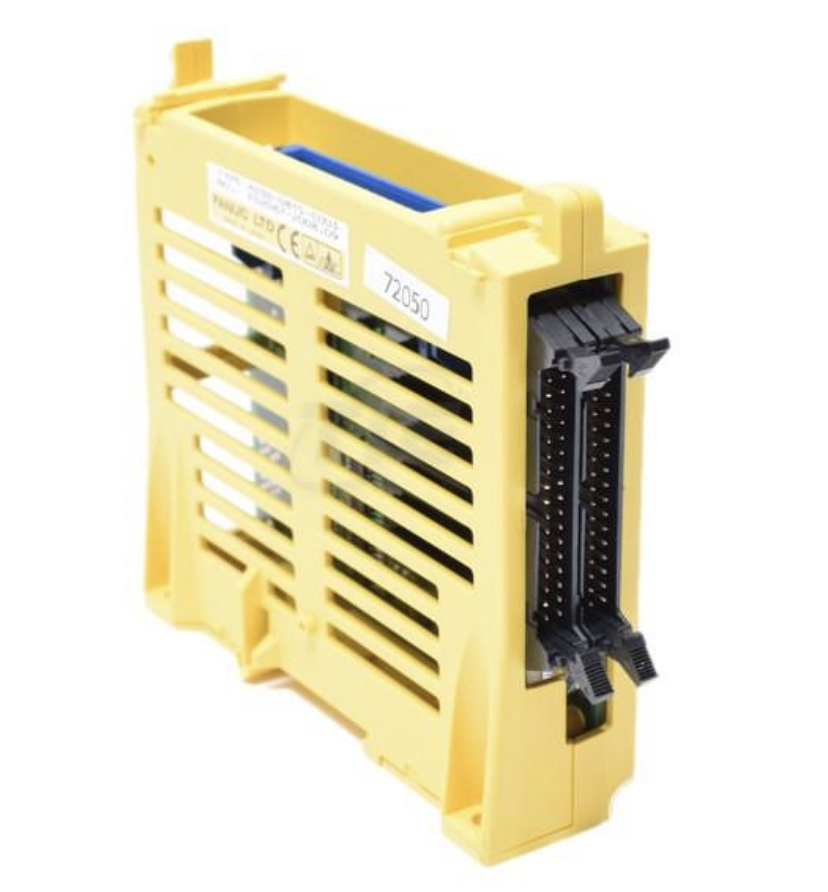

FANUC A03B-0815-C004 – 16 Noktalı, 2 A Çıkış I/O Genişletme Modülü

FANUC A03B-0815-C004 – 16 Noktalı 2 A I/O Çıkış Genişletme Modülü

Ürün Açıklaması

FANUC A03B-0815-C004, CNC kontrol sistemlerinde dijital çıkış kapasitesini genişletmek amacıyla kullanılan bir Connector Panel I/O Expansion Module C modelidir. FANUC A03B-0815 ürün ailesine ait olan bu modül, 16 çıkış noktasıyla makine kontrol sistemlerinin dijital çıkış gereksinimlerini karşılamak üzere tasarlanmıştır.

2 A çıkış modülü olarak tanımlanan A03B-0815-C004, uyumlu FANUC I/O Link altyapısına sahip CNC sistemlerinde kullanılabilir. Temel I/O modülüne bağlı genişletme birimi olarak, kontrol sisteminin ilgili dijital çıkış işlevlerinin yürütülmesine yardımcı olur.

CNC tezgâhlarında dijital çıkışlar; makine tasarımına bağlı olarak röleler, kontaktör kontrol devreleri ve diğer uygun otomasyon elemanlarıyla ilişkili olabilir. Kullanılacak çıkışların görevleri ve elektriksel sınırları, makinenin bağlantı şemasına göre belirlenmelidir.

Teknik Özellikler

• Marka: FANUC
• Ürün kodu: A03B-0815-C004
• Ürün serisi: A03B-0815
• Modül tipi: I/O Expansion Module C
• Çıkış kapasitesi: 16 dijital çıkış
• Çıkış sınıfı: 2 A çıkış modülü
• Kullanım amacı: Dijital çıkış kapasitesinin genişletilmesi
• CNC haberleşme altyapısı: FANUC I/O Link
• Montaj türü: Uygun bağlantı paneli veya DIN rayı kurulumu
• Kullanım alanı: CNC makineleri ve endüstriyel otomasyon sistemleri

Elektriksel bağlantı koşulları, çıkışların çalışma sınırları ve koruma gereksinimleri için ilgili FANUC teknik kılavuzu esas alınmalıdır.

FANUC A03B-0815-C004 Ne İşe Yarar?

CNC makinelerinde kontrol ünitesi, program ve makine mantığı doğrultusunda çeşitli kontrol komutları üretir. Bu komutların ilgili makine devrelerine aktarılabilmesi için uygun dijital çıkış birimlerine ihtiyaç duyulur.

FANUC A03B-0815-C004, bu amaçla kullanılan 16 noktalı çıkış genişletme modülüdür. Makinenin tasarımına ve elektrik bağlantılarına bağlı olarak şu işlevleri destekleyebilir:

• Dijital çıkış noktalarının artırılması
• Uyumlu makine kontrol devrelerine çıkış sinyallerinin aktarılması
• CNC kontrol sistemi ile saha otomasyon elemanları arasındaki çıkış bağlantılarının genişletilmesi
• FANUC I/O Link tabanlı I/O grubunun kapasitesinin artırılması

Modülün hangi çıkışları yönettiği, doğrudan makinenin elektrik şemasına ve CNC sistemindeki I/O eşlemesine bağlıdır.

16 Dijital Çıkış Noktası ve 2 A Çıkış Yapısı

A03B-0815-C004, 16 dijital çıkış noktası bulunan ve teknik dokümantasyonda 2 A çıkış modülü olarak tanımlanan bir üründür.

16 çıkış noktası, modülün dijital çıkış kapasitesini ifade eder. Her çıkışın hangi kontrol işlevine atandığı, makinenin yazılım yapılandırmasına ve elektrik projesine göre belirlenir.

2 A çıkış sınıfı ise modülün teknik tanımında belirtilen çıkış sınıfıdır. Bu ifade, tüm çıkışların aynı anda toplam 2 A akım sağlayabileceği anlamına gelmez. Kanal başına izin verilen akım, toplam yük sınırı ve kullanılabilecek yük tipleri için üreticinin elektriksel özellikleri kontrol edilmelidir.

Modül seçimi sırasında bağlı ekipmanların elektriksel gereksinimlerinin ve koruma düzeninin uygunluğu değerlendirilmelidir.

FANUC I/O Link Haberleşmesi

FANUC A03B-0815-C004, FANUC I/O Link sisteminde kullanılan bir çıkış genişletme modülüdür. I/O Link, CNC kontrol ünitesi ile uyumlu giriş/çıkış birimleri arasında haberleşme kurulmasını sağlar.

FANUC bağlantı dokümantasyonuna göre A03B-0815 serisinin temel modülü ile genişletme modülleri, modüller arası düz kablo bağlantısıyla aynı I/O grubu içerisinde çalışabilir. Bir temel modüle en fazla üç genişletme modülü bağlanabilir.

Bununla birlikte, modül sayısı ve sistemin toplam I/O kapasitesi kontrol ünitesinin teknik sınırlarına uygun olmalıdır. Montaj sırasında bağlantı sırası, kablo tipi ve sistem yapılandırması ilgili FANUC kılavuzuna göre doğrulanmalıdır.

FANUC A03B-0815 Serisindeki Diğer Modüller

A03B-0815 serisi, farklı giriş ve çıkış gereksinimleri için çeşitli modüller içerir:

• A03B-0815-C001: 24 dijital giriş / 16 dijital çıkış kapasiteli temel I/O modülü.
• A03B-0815-C002: 24 giriş / 16 çıkış kapasiteli, MPG arayüzü bulunan genişletme modülü.
• A03B-0815-C003: 24 giriş / 16 çıkış kapasiteli, MPG arayüzü bulunmayan genişletme modülü.
• A03B-0815-C004: 16 çıkışlı, 2 A çıkış sınıfındaki genişletme modülü.
• A03B-0815-C005: Analog giriş modülü.

A03B-0815-C004, diğer modellerden özellikle yalnızca çıkış işlevine odaklanan yapısıyla ayrılır. Bu nedenle 24 giriş / 16 çıkış kapasiteli C001, C002 veya C003 modellerinin doğrudan eşdeğeri olarak değerlendirilmemelidir.

Kullanım Alanları

FANUC A03B-0815-C004, uyumlu CNC kontrol sistemlerinde ek dijital çıkış noktalarına ihtiyaç duyulan uygulamalarda kullanılabilir.

Olası uygulama alanları şunlardır:

• CNC torna tezgâhları
• CNC freze ve işleme merkezleri
• FANUC kontrol sistemli endüstriyel makineler
• Makine yardımcı fonksiyonlarının dijital çıkış kontrolü
• Uyumlu otomasyon ve makine arayüzü sistemleri
• Mevcut I/O grubunun çıkış kapasitesinin artırılması

Gerçek kullanım alanı ve çıkışların görevleri, makinenin üretici tasarımına ve kontrol programına bağlıdır.

Arıza Belirtileri ve Kontrol Süreci

Bir makinede belirli bir çıkışın çalışmaması, kontrol komutunun ilgili ekipmana ulaşmaması veya I/O haberleşme sorunu görülmesi, çıkış modülünün incelenmesini gerektirebilir. Ancak bu belirtiler tek başına A03B-0815-C004 arızasını kanıtlamaz.

Arıza tespiti sırasında şu noktalar kontrol edilmelidir:

1. CNC kontrol sistemindeki alarm ve teşhis kayıtları
2. I/O Link bağlantılarının durumu
3. Modülün montajı ve modüller arası bağlantı kablosu
4. İlgili çıkış kanalının elektrik şemasına göre kontrolü
5. Bağlı yükün ve kablo tesisatının durumu
6. Besleme ve koruma devrelerinin uygunluğu
7. Çıkış yüklerinin üretici tarafından belirtilen sınırlar içinde olması

Ölçüm ve test işlemleri, makine güvenli duruma alındıktan sonra yetkin teknik personel tarafından yapılmalıdır.

Montaj ve Değişim Önerileri

FANUC A03B-0815-C004 değişiminde doğru parça kodunun doğrulanması ve mevcut sistem bağlantılarının korunması önemlidir.

Montaj öncesinde:

• Eski modülün tam parça numarasını kontrol edin.
• Konnektörlerin ve kabloların konumlarını kayıt altına alın.
• Makineyi üreticinin güvenli kapatma prosedürüne göre enerjisiz duruma getirin.
• Elektronik bileşenleri elektrostatik boşalmaya karşı koruyun.
• Modülün I/O grubu içerisindeki konumunu ve bağlantı düzenini doğrulayın.
• Bağlı yüklerin elektriksel özelliklerini teknik dokümantasyona göre kontrol edin.
• Montaj sonrasında ilgili çıkışları ve makine işlevlerini uygun test prosedürüyle doğrulayın.

Modül değişimi sırasında kablo bağlantılarının veya sistem yapılandırmasının gelişigüzel değiştirilmesi, makinenin beklenmeyen şekilde çalışmasına neden olabilir. Bu nedenle üretici talimatlarına uyulmalıdır.

Doğru Yedek Parça Seçiminin Önemi

CNC kontrol sistemlerinde çıkış modülünün doğru seçilmesi, makinenin güvenilir çalışması açısından önemlidir. Benzer görünümlü I/O modülleri farklı çıkış kapasitelerine veya farklı işlevlere sahip olabilir.

Sipariş öncesinde şu bilgilerin doğrulanması önerilir:

• FANUC A03B-0815-C004 tam parça numarası
• CNC kontrol ünitesinin modeli
• Mevcut I/O grubunun yapısı
• Gerekli çıkış sayısı ve yük özellikleri
• Modüller arası bağlantı düzeni
• Makinenin elektrik şeması ve üretici parça listesi

Sonuç

FANUC A03B-0815-C004, FANUC I/O Link altyapısına sahip uyumlu CNC sistemlerinde kullanılan, 16 dijital çıkış noktalı ve 2 A çıkış sınıfında bir I/O genişletme modülüdür.

Dijital çıkış kapasitesini genişletmeye yönelik bu ürünün doğru seçilmesi ve güvenli biçimde devreye alınması için parça numarası, kontrol sistemi uyumluluğu, bağlantı düzeni ve elektriksel yük gereksinimleri üretici dokümantasyonuna göre doğrulanmalıdır.
