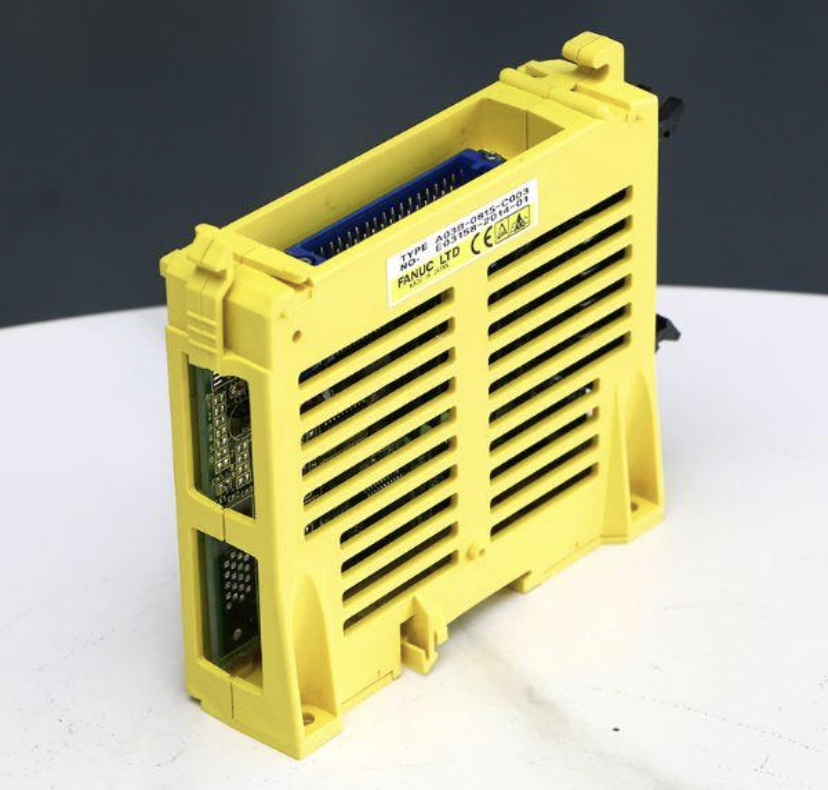

FANUC A03B-0815-C003 – 24/16 I/O Genişletme Modülü

FANUC A03B-0815-C003 – 24/16 I/O Genişletme Modülü

Ürün Açıklaması

FANUC A03B-0815-C003, CNC kontrol sistemlerinde dijital giriş ve çıkış kapasitesini artırmak amacıyla kullanılan bir Connector Panel I/O Expansion Module B modelidir. FANUC A03B-0815 serisinde yer alan bu modül, 24 dijital giriş ve 16 dijital çıkış kapasitesiyle makine kontrol sistemleri ile saha bağlantıları arasındaki sinyal iletişiminin yürütülmesine yardımcı olur.

MPG (Manual Pulse Generator) arayüzü bulunmayan bu model, manuel darbe üreteci bağlantısı gerektirmeyen I/O genişletme uygulamaları için tasarlanmıştır. Uyumlu FANUC CNC sistemlerinde, temel I/O modülüne bağlı genişletme birimi olarak kullanılabilir.

FANUC A03B-0815-C003; mevcut giriş/çıkış altyapısının genişletilmesi, arızalı bir modülün değiştirilmesi ve makinenin orijinal kontrol yapısının korunması gereken endüstriyel uygulamalarda değerlendirilebilir.

Teknik Özellikler

• Marka: FANUC
• Ürün kodu: A03B-0815-C003
• Ürün ailesi: A03B-0815
• Modül tipi: Connector Panel I/O Expansion Module B
• Dijital giriş kapasitesi: 24 DI
• Dijital çıkış kapasitesi: 16 DO
• Toplam dijital I/O noktası: 40
• MPG arayüzü: Bulunmaz
• CNC haberleşme arayüzü: FANUC I/O Link
• Modüller arası bağlantı: Düz kablo üzerinden bus bağlantısı
• Kullanım alanı: CNC makineleri ve endüstriyel otomasyon sistemleri

Kesin elektriksel değerler ve bağlantı ayrıntıları, kullanılan kontrol sisteminin FANUC teknik dokümantasyonundan doğrulanmalıdır.

FANUC A03B-0815-C003 Ne İşe Yarar?

CNC makinelerinde kontrol ünitesi, sensörlerden ve anahtarlama elemanlarından gelen sinyalleri değerlendirir; makinenin çalışma sırasına göre ilgili kontrol devrelerine çıkış komutları gönderir. A03B-0815-C003, bu süreçte ek dijital giriş ve çıkış bağlantıları sağlayan genişletme modülü olarak görev yapar.

Makinenin elektrik projesine bağlı olarak modülün I/O noktaları aşağıdaki bileşenlerle ilişkili olabilir:

• Dijital sensörler ve konum anahtarları
• Operatör panelindeki buton ve anahtarlar
• Makine yardımcı fonksiyonlarına ait kontrol sinyalleri
• Uyumlu röle ve kumanda devreleri
• CNC kontrol sistemiyle iletişim kuran dijital saha elemanları

Modülün hangi sinyalleri yönettiği makine üreticisinin elektrik şemasına ve CNC sisteminin yapılandırmasına bağlıdır.

24 Dijital Giriş ve 16 Dijital Çıkış Kapasitesi

FANUC A03B-0815-C003, 24 dijital giriş ve 16 dijital çıkış noktasına sahiptir.

Dijital girişler (DI): Makine üzerindeki uygun sensör, anahtar ve kontrol elemanlarından gelen iki durumlu sinyallerin CNC sistemine aktarılmasında kullanılır.

Dijital çıkışlar (DO): Kontrol sisteminden gelen uygun dijital komutların makinenin ilgili kontrol devrelerine iletilmesini sağlar.

Bu kapasite, makine üzerindeki dijital kontrol bağlantılarının genişletilmesine yardımcı olur. Bununla birlikte giriş ve çıkışların elektriksel özellikleri, bağlantı biçimi ve kullanım sınırları ilgili teknik dokümantasyona göre belirlenmelidir.

FANUC I/O Link Haberleşmesi

A03B-0815-C003, FANUC I/O Link haberleşme altyapısını kullanan CNC kontrol sistemlerinde genişletme modülü olarak çalışır. Bu bağlantı yapısı, CNC kontrol ünitesi ile uyumlu I/O birimleri arasında veri iletişimi kurulmasını sağlar.

FANUC dokümantasyonunda temel modül ile genişletme modüllerinin düz kablo üzerinden birbirine bağlanabildiği belirtilir. Uygun sistem yapılandırmasında bir temel modüle en fazla üç genişletme modülü bağlanabilir. Daha büyük I/O ihtiyaçları, kontrol sisteminin kapasitesine bağlı olarak I/O Link üzerinden ayrıca ele alınabilir.

Modül sayısı, bağlantı sırası ve adresleme ayarları kontrol ünitesinin modeline ve ilgili FANUC kılavuzuna göre doğrulanmalıdır.

MPG Arayüzü Olmayan Tasarım

MPG, CNC makinelerinde manuel eksen hareketlerini kontrol etmek için kullanılan el çarkı tipi darbe üretecidir. FANUC A03B-0815-C003 modelinde MPG arayüzü bulunmaz.

Bu özellik, ürünü aynı serideki A03B-0815-C002 modelinden ayırır. C002, 24 giriş / 16 çıkış kapasitesine ek olarak MPG arayüzünü desteklerken C003 bu arayüze sahip değildir.

Bu nedenle ürün seçimi sırasında yalnızca giriş/çıkış kapasitesinin aynı olması yeterli kabul edilmemelidir. Mevcut sistemin MPG gereksinimi ve üreticinin belirlediği modül konumu mutlaka kontrol edilmelidir.

FANUC A03B-0815 Serisindeki Diğer Modüller

A03B-0815 ürün ailesi, farklı giriş/çıkış gereksinimlerine yönelik çeşitli modüller içerir:

• A03B-0815-C001: 24 giriş / 16 çıkış kapasiteli temel I/O modülü.
• A03B-0815-C002: 24 giriş / 16 çıkış kapasiteli, MPG arayüzü bulunan genişletme modülü.
• A03B-0815-C003: 24 giriş / 16 çıkış kapasiteli, MPG arayüzü bulunmayan genişletme modülü.
• A03B-0815-C004: 16 çıkışlı genişletme modülü; 2 A çıkış modülü olarak tanımlanır.
• A03B-0815-C005: Analog giriş modülü.

Bu modellerin işlevleri farklıdır. Yanlış modül seçimi, bağlantı uyumsuzluğuna veya sistemin beklenen şekilde çalışmamasına yol açabileceğinden sipariş öncesinde tam parça kodu doğrulanmalıdır.

Kullanım Alanları

FANUC A03B-0815-C003, uygun FANUC CNC kontrol sistemlerinde giriş/çıkış bağlantılarını genişletmek amacıyla kullanılabilir.

Başlıca uygulama alanları şunlardır:

• CNC torna ve freze tezgâhları
• FANUC kontrol sistemli işleme merkezleri
• Makine otomasyonu ve dijital sinyal yönetimi
• Sensör ve anahtar bağlantı altyapıları
• CNC kontrol kabinlerindeki uyumlu I/O genişletme sistemleri

Kesin uyumluluk yalnızca kontrol serisine göre belirlenmemelidir. Makinenin üreticisi, mevcut bağlantı paneli ve I/O yapılandırması birlikte değerlendirilmelidir.

Arıza Belirtileri ve Kontrol Süreci

CNC makinesinde bazı giriş sinyallerinin algılanmaması, dijital çıkışların beklenen işlevi yerine getirmemesi veya I/O haberleşmesinde sorun görülmesi, ilgili I/O sisteminin kontrol edilmesini gerektirebilir. Ancak bu belirtiler tek başına A03B-0815-C003 arızasını kanıtlamaz.

Arıza tespiti sırasında aşağıdaki noktalar değerlendirilmelidir:

1. Modülün bağlantı ve montaj durumu
2. Kablo ve konnektörlerde gevşeme veya fiziksel hasar bulunması
3. Besleme koşullarının teknik dokümantasyona uygunluğu
4. I/O Link haberleşme bağlantıları
5. Giriş ve çıkış sinyallerinin elektrik şemasına göre kontrolü
6. Modülün adresleme ayarları ve sistem yapılandırması
7. CNC kontrol ünitesindeki alarm ve teşhis kayıtları

Kontroller, makine güvenli duruma alındıktan sonra yetkin teknik personel tarafından gerçekleştirilmelidir.

Montaj ve Değişim Önerileri

FANUC A03B-0815-C003 değiştirilirken yalnızca fiziksel uyuma değil, modülün sistem içindeki görevine ve yapılandırmasına da dikkat edilmelidir.

Montaj öncesinde:

• Mevcut modülün üzerindeki tam parça numarasını doğrulayın.
• Kablo bağlantılarını ve konnektör konumlarını kayıt altına alın.
• Makineyi üreticinin belirttiği prosedüre göre enerjisiz duruma getirin.
• Elektronik bileşenleri elektrostatik boşalmaya karşı koruyun.
• Modülün I/O grubu içindeki konumunu ve adres anahtarı ayarlarını kontrol edin.
• Montaj sonrasında giriş/çıkış işlevlerini ve haberleşmeyi uygun test prosedürleriyle doğrulayın.

Adresleme ayarlarının değiştirilmesi, kontrol sistemindeki I/O eşlemesini etkileyebilir. Bu nedenle eski modülün ayarları ve makine konfigürasyonu dikkate alınmalıdır.

Doğru Yedek Parça Seçiminin Önemi

CNC sistemlerinde doğru I/O modülünün kullanılması, makinenin güvenilir ve tutarlı çalışması açısından önemlidir. Aynı ürün ailesindeki modüller benzer görünüme sahip olsa da giriş/çıkış yapıları ve destekledikleri arayüzler bakımından farklılık gösterebilir.

Sipariş öncesinde aşağıdaki bilgilerin kontrol edilmesi önerilir:

• FANUC A03B-0815-C003 parça numarası
• CNC kontrol ünitesinin model bilgisi
• Mevcut temel ve genişletme modüllerinin düzeni
• MPG arayüzü gereksinimi
• I/O Link bağlantı yapısı ve adresleme ayarları
• Makinenin elektrik şeması ve üretici parça listesi

Sonuç

FANUC A03B-0815-C003, 24 dijital giriş ve 16 dijital çıkış kapasitesine sahip, MPG arayüzü bulunmayan bir I/O genişletme modülüdür. FANUC I/O Link altyapısına sahip uyumlu CNC sistemlerinde ek dijital giriş/çıkış noktaları sağlamak için kullanılır.

Doğru ürün seçimi, uygun adresleme ve montaj prosedürlerinin uygulanması; sistem uyumluluğunun korunmasına ve CNC makinesinin güvenilir biçimde çalışmasına katkı sağlar.
