FANUC A03B-0815-C002 – I/O Genişletme Modülü

FANUC A03B-0815-C002 – 24/16 I/O Genişletme Modülü

Ürün Açıklaması

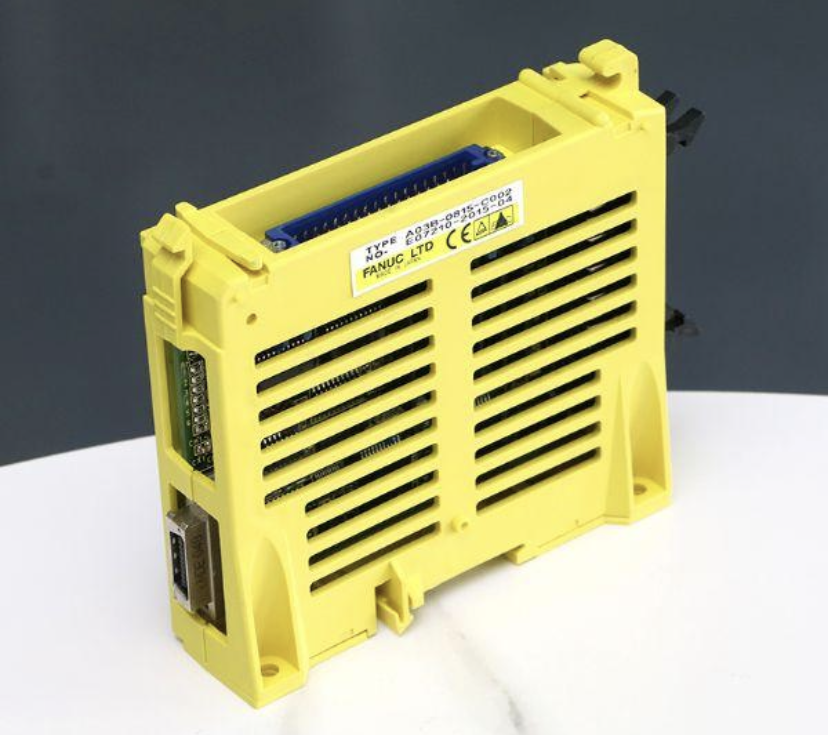

FANUC A03B-0815-C002, CNC kontrol sistemlerinde kullanılan, 24 dijital giriş ve 16 dijital çıkış kapasitesine sahip bir I/O Expansion Module A modelidir. FANUC A03B-0815 serisinin genişletme modüllerinden biri olan bu ürün, kontrol sistemi ile makine üzerindeki dijital sinyal noktaları arasındaki bağlantının genişletilmesine yardımcı olur.

Modülün öne çıkan özelliklerinden biri, MPG (Manual Pulse Generator) arayüzünü bünyesinde barındırmasıdır. Bu arayüz, uyumlu CNC sistemlerinde manuel darbe üreteci bağlantısının desteklenmesini sağlar.

FANUC A03B-0815-C002; mevcut I/O altyapısının genişletilmesi, arızalı modülün değiştirilmesi veya CNC makinesinin orijinal giriş/çıkış yapısının korunması gereken uygulamalarda değerlendirilebilir.

Teknik Özellikler

• Marka: FANUC
• Ürün kodu: A03B-0815-C002
• Alternatif parça kodu yazımı: A03B0815C002
• Ürün tipi: Connector Panel I/O Expansion Module A
• Dijital giriş kapasitesi: 24 DI
• Dijital çıkış kapasitesi: 16 DO
• Toplam dijital I/O noktası: 40
• MPG arayüzü: Mevcut
• Haberleşme altyapısı: FANUC I/O Link
• Kullanım alanı: CNC kontrol sistemleri ve endüstriyel otomasyon

Teknik özellikler FANUC kontrol sistemi dokümantasyonu ve ürün tanımlarıyla uyumludur.

FANUC A03B-0815-C002 Ne İşe Yarar?

CNC makinelerinde kontrol ünitesinin sensörlerden gelen sinyalleri okuyabilmesi ve makine üzerindeki uygun ekipmanlara kontrol komutları gönderebilmesi gerekir. A03B-0815-C002, bu sürecin dijital giriş/çıkış tarafında görev alan genişletme modülüdür.

Makinenin elektrik projesine bağlı olarak modülün giriş ve çıkış noktaları; kontrol butonları, konum anahtarları, sensörler, röle devreleri ve diğer dijital kontrol elemanlarıyla ilişkili olabilir.

Modülün temel işlevleri şunlardır:

• CNC sistemine ek dijital giriş ve çıkış noktaları kazandırmak
• Makine üzerindeki dijital sinyallerin kontrol sistemine aktarılmasını desteklemek
• Uyumlu kontrol sistemlerinde giriş/çıkış altyapısının genişletilmesine yardımcı olmak
• MPG arayüzü gerektiren uygulamalarda ilgili bağlantı işlevini sağlamak

Gerçek sinyal görevleri ve bağlantılar, CNC makinesinin tasarımına ve elektrik şemasına göre belirlenir.

MPG Arayüzünün Önemi

MPG, İngilizce Manual Pulse Generator ifadesinin kısaltmasıdır. CNC makinelerinde operatörün eksenleri manuel olarak ve kontrollü biçimde hareket ettirmesine yardımcı olan el çarkı tipi kumanda elemanını ifade eder.

A03B-0815-C002 modelinde MPG arayüzünün bulunması, bu ürünü aynı serideki MPG arayüzü bulunmayan bazı modüllerden ayırır.

Bu özelliğin kullanılabilmesi için CNC kontrol ünitesinin, bağlantı düzeninin ve makine konfigürasyonunun ilgili MPG işlevini desteklemesi gerekir. Arayüzün bulunması, tek başına her MPG cihazıyla doğrudan uyumluluk garantisi vermez.

FANUC I/O Link ve Genişletme Yapısı

FANUC A03B-0815-C002, FANUC I/O Link altyapısında kullanılan bir genişletme modülüdür. Bu yapı, CNC kontrol sistemi ile uyumlu I/O modülleri arasında veri iletişimi kurulmasını sağlar.

FANUC dokümantasyonunda A03B-0815 serisi için temel modül ve farklı işlevlere sahip genişletme modülleri tanımlanmıştır. Uygun yapılandırmada genişletme modülleri, temel modüle bağlantı üzerinden bir I/O grubu oluşturabilir.

Modül ekleme veya değiştirme işlemlerinde bağlantı sırası, I/O adreslemesi ve varsa döner adres anahtarlarının konumu ilgili FANUC kılavuzuna göre kontrol edilmelidir.

A03B-0815-C002 ile Diğer Modeller Arasındaki Farklar

A03B-0815 serisinde farklı giriş/çıkış gereksinimleri için tasarlanmış çeşitli modüller bulunur.

• A03B-0815-C001: 24 giriş / 16 çıkış kapasiteli temel I/O modülü.
• A03B-0815-C002: 24 giriş / 16 çıkış kapasiteli, MPG arayüzlü genişletme modülü.
• A03B-0815-C003: 24 giriş / 16 çıkış kapasiteli, MPG arayüzü bulunmayan genişletme modülü.
• A03B-0815-C004: 16 çıkışlı genişletme modülü; 2 A çıkış modülü olarak tanımlanır.
• A03B-0815-C005: Analog giriş modülü.

Bu modeller aynı ürün ailesinde yer alsa da işlevleri farklıdır. Özellikle C002 ile C003 arasında MPG arayüzü açısından fark bulunduğundan, değişim sırasında yalnızca giriş/çıkış sayısına göre seçim yapılmamalıdır.

CNC Sistemlerinde Kullanım Alanları

FANUC A03B-0815-C002, uyumlu CNC kontrol sistemlerinde ek dijital I/O noktalarına ihtiyaç duyulan uygulamalarda kullanılabilir.

Uygulamaya bağlı olarak aşağıdaki sistemlerle ilişkili olabilir:

• CNC tezgâhlarının makine arayüzleri
• Sensör ve anahtar bağlantıları
• Makine yardımcı fonksiyonlarının dijital kontrol devreleri
• MPG bağlantısını destekleyen kontrol paneli düzenleri
• FANUC I/O Link tabanlı genişletilebilir giriş/çıkış sistemleri

Bazı ürün tedarikçileri bu modeli FANUC 16i, 18i ve 21i kontrol sistemleriyle ilişkilendirmektedir. Ancak kesin uyumluluk, kontrol ünitesinin modeli ve makinenin üretici dokümantasyonu üzerinden doğrulanmalıdır.

Arıza Belirtileri ve Kontrol Süreci

Giriş sinyallerinin algılanmaması, bazı makine yardımcı işlevlerinin çalışmaması veya MPG bağlantısının beklenen şekilde çalışmaması, I/O sisteminin incelenmesini gerektirebilir. Bununla birlikte bu belirtiler tek başına A03B-0815-C002 modülünün arızalı olduğunu göstermez.

Arıza tespitinde aşağıdaki noktalar kontrol edilmelidir:

1. Modülün doğru şekilde monte edilmiş olması
2. Bağlantı kablolarının ve konnektörlerin durumu
3. Besleme koşullarının üretici dokümantasyonuna uygunluğu
4. I/O Link haberleşme bağlantıları
5. Giriş ve çıkış sinyallerinin elektrik şemasına göre kontrolü
6. MPG cihazı ve ilgili bağlantı devrelerinin durumu
7. CNC kontrol sistemindeki alarm ve teşhis kayıtları

Arıza tespiti, makine güvenli duruma alındıktan sonra yetkin teknik personel tarafından gerçekleştirilmelidir.

Montaj ve Değişim Önerileri

FANUC A03B-0815-C002 değişiminde doğru parça numarasının doğrulanması kadar mevcut I/O yapılandırmasının korunması da önemlidir.

Montaj öncesinde:

• Eski modülün tam parça numarasını kontrol edin.
• Kablo bağlantılarını ve konnektör konumlarını kayıt altına alın.
• Makineyi üreticinin belirttiği güvenli kapatma prosedürüne göre enerjisiz duruma getirin.
• Elektrostatik boşalmaya karşı gerekli koruma önlemlerini uygulayın.
• Modülün I/O grubu içindeki konumunu ve adres anahtarı ayarlarını kontrol edin.
• Montajdan sonra giriş/çıkış ve MPG işlevlerini uygun test prosedürleriyle doğrulayın.

Modülün konumu veya adres ayarları değiştirilecekse kontrol sistemi yapılandırmasının da incelenmesi gerekebilir. Bu nedenle değişim işlemi yalnızca fiziksel kart değişimi olarak değerlendirilmemelidir.

Doğru Yedek Parça Seçimi

CNC kontrol sistemlerinde doğru I/O modülünün seçilmesi, makinenin güvenilir çalışması açısından önemlidir. Benzer görünümlü modüller farklı işlevlere veya bağlantı özelliklerine sahip olabilir.

Sipariş öncesinde aşağıdaki bilgiler doğrulanmalıdır:

• Mevcut kart üzerindeki tam FANUC parça numarası
• CNC kontrol ünitesinin modeli
• I/O sisteminin mevcut yapılandırması
• MPG arayüzü gereksinimi
• Konnektör ve montaj düzeni
• Makinenin elektrik şeması ve üretici parça listesi

Sonuç

FANUC A03B-0815-C002, 24 dijital giriş ve 16 dijital çıkış kapasitesine sahip, MPG arayüzü bulunan bir I/O genişletme modülüdür. FANUC I/O Link tabanlı CNC sistemlerinde ek giriş/çıkış bağlantıları sağlamak için kullanılan bu ürün, özellikle MPG arayüzünün gerekli olduğu uygulamalarda doğru model seçimi açısından önem taşır.

Güvenilir bir değişim ve devreye alma süreci için ürün kodu, kontrol ünitesi uyumluluğu, bağlantı düzeni ve I/O adresleme ayarları üretici dokümantasyonuna göre kontrol edilmelidir.
