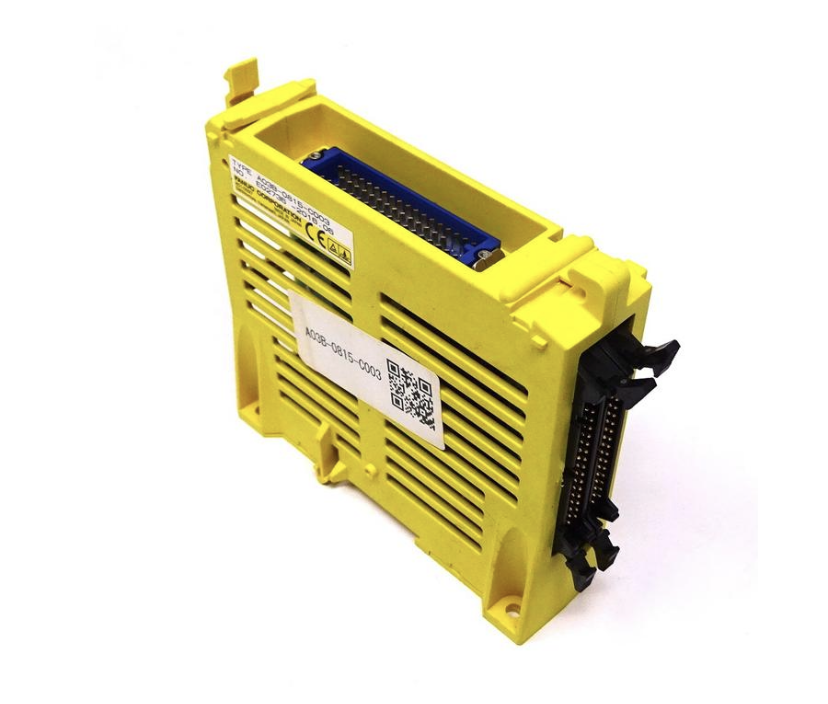

FANUC A03B-0815-C001 – I/O Modülü

FANUC A03B-0815-C001 – 24/16 Temel Bağlantı Paneli I/O Modülü

Ürün Açıklaması

FANUC A03B-0815-C001, CNC tezgâhlarında kontrol sistemi ile makine üzerindeki elektriksel giriş ve çıkış noktaları arasındaki iletişimi sağlayan bir Connector Panel I/O Module modelidir. FANUC A03B-0815 ürün ailesinde yer alan bu modül, 24 dijital giriş ve 16 dijital çıkış kapasitesiyle temel giriş/çıkış bağlantılarının yönetilmesinde kullanılır.

CNC kontrol sisteminin makine üzerindeki sensörler, kumanda elemanları ve uygun kontrol devreleriyle iletişim kurmasına yardımcı olan modül, endüstriyel otomasyon sistemlerinin önemli bileşenlerinden biridir.

Teknik Özellikler

• Marka: FANUC
• Ürün kodu: A03B-0815-C001
• Ürün tipi: Temel bağlantı paneli I/O modülü
• Ürün ailesi: A03B-0815
• Dijital giriş kapasitesi: 24
• Dijital çıkış kapasitesi: 16
• Kontrol sistemi arayüzü: FANUC I/O Link
• Konnektörler: JD1B, JD1A, CA101, JA3 ve CB161

Teknik bilgiler FANUC ürün tanımları ve kontrol sistemi bağlantı dokümantasyonuna dayanmaktadır. Kesin elektriksel bağlantılar için makinenin kendi elektrik şeması ve ilgili kontrol ünitesinin kılavuzu esas alınmalıdır.

FANUC A03B-0815-C001 Ne İşe Yarar?

CNC makinelerinde kontrol ünitesi, makinenin farklı bileşenlerinden gelen sinyalleri değerlendirir ve gerekli kontrol komutlarını ilgili devrelere iletir. A03B-0815-C001, bu sürecin giriş/çıkış bağlantı tarafında görev yapan temel modüldür.

Kullanıldığı makinenin elektrik projesine bağlı olarak aşağıdaki işlevlerle ilişkili olabilir:

• Sensörlerden ve anahtarlama elemanlarından gelen dijital sinyallerin kontrol sistemine aktarılması
• Kontrol sisteminden gelen dijital çıkış komutlarının ilgili devrelere iletilmesi
• CNC kontrol ünitesi ile makine I/O bağlantıları arasında iletişim kurulması
• Genişletilebilir I/O sistemlerinde temel modül işlevinin yerine getirilmesi

Modülün hangi makine işlevlerini yönettiği, doğrudan CNC tezgâhının tasarımına ve bağlantı şemasına bağlıdır.

FANUC I/O Link Haberleşmesi

A03B-0815-C001, FANUC I/O Link bağlantı yapısında kullanılan temel I/O modülüdür. I/O Link, CNC kontrol sistemi ile uyumlu giriş/çıkış birimleri arasındaki iletişimin kurulmasını sağlar.

FANUC A03B-0815 serisinde temel modüle uygun genişletme modülleri eklenerek sistemin giriş/çıkış kapasitesi artırılabilir. Ancak kullanılacak genişletme modüllerinin türü, bağlantı düzeni ve sayısı kontrol sisteminin teknik sınırlarına uygun olmalıdır.

Konnektör Yapısı

Ürün kaynaklarında A03B-0815-C001 için beş konnektör belirtilmektedir:

• JD1B
• JD1A
• CA101
• JA3
• CB161

Bu bağlantı noktalarının görevleri ve kablo eşleşmeleri, sistemin uygulama biçimine göre kontrol edilmelidir. Sadece konnektör isimlerine bakılarak kablo bağlantısı yapılması önerilmez; doğru bağlantı için FANUC dokümantasyonu ve makine elektrik projesi kullanılmalıdır.

FANUC A03B-0815-C001 ile Genişletme Modülleri Arasındaki Fark

A03B-0815 serisinde farklı görevler için tasarlanmış modüller bulunur. Parça kodlarının birbirine benzemesi, bu ürünlerin aynı işlevi yerine getirdiği anlamına gelmez.

• A03B-0815-C001: 24 giriş / 16 çıkış kapasiteli temel I/O modülü.
• A03B-0815-C002: 24 giriş / 16 çıkış kapasiteli, MPG arayüzü bulunan genişletme modülü.
• A03B-0815-C003: 24 giriş / 16 çıkış kapasiteli genişletme modülü.
• A03B-0815-C004: 16 çıkışlı genişletme modülü; dokümantasyonda 2 A çıkış modülü olarak tanımlanır.
• A03B-0815-C005: Analog giriş modülü.

Bu ürünler farklı görevler için tasarlandığından, sipariş öncesinde mevcut modülün tam parça numarası doğrulanmalıdır.

Arıza Belirtileri ve Kontrol Süreci

CNC tezgâhında bazı giriş sinyallerinin algılanmaması, belirli çıkışların çalışmaması veya I/O haberleşmesiyle ilgili sorunların görülmesi modülün incelenmesini gerektirebilir. Bununla birlikte, bu belirtiler tek başına A03B-0815-C001 arızasını kanıtlamaz.

Kontrol sırasında şu noktalar değerlendirilmelidir:

1. Modülün besleme ve bağlantı koşulları
2. Kabloların ve konnektörlerin durumu
3. Giriş ve çıkış sinyallerinin elektrik şemasına göre ölçümü
4. I/O Link haberleşme bağlantıları
5. Kontrol sistemindeki alarm ve teşhis kayıtları
6. Modülün ve bağlantılı saha elemanlarının fiziksel durumu

Arıza tespiti sırasında makinenin güvenli duruma alınması ve üretici prosedürlerinin uygulanması önemlidir.

Montaj ve Değişim Önerileri

FANUC A03B-0815-C001 değiştirilmeden önce mevcut modülün kodu, bağlantı düzeni ve kontrol ünitesiyle uyumluluğu doğrulanmalıdır.

Montaj öncesinde:

• Mevcut bağlantıları ve konnektör konumlarını kayıt altına alın.
• Makineyi üreticinin belirttiği güvenli kapatma prosedürüne göre enerjisiz duruma getirin.
• Elektronik bileşenleri elektrostatik boşalmaya karşı koruyun.
• Kabloları yalnızca ilgili elektrik şemasına göre bağlayın.
• Montajdan sonra giriş/çıkış işlevlerini ve haberleşmeyi uygun test prosedürleriyle kontrol edin.

Gerekli parametre veya konfigürasyon işlemleri makineye bağlıdır; her değişimde aynı işlemlerin uygulanacağı varsayılmamalıdır.

Doğru Yedek Parça Seçimi

CNC kontrol sistemlerinde I/O modülünün doğru seçilmesi, makinenin güvenilir çalışması açısından önemlidir. Benzer görünümlü veya aynı ürün ailesinde yer alan modüller farklı bağlantı ve işlevlere sahip olabilir.

Bu nedenle A03B-0815-C001 siparişinde şu bilgilerin doğrulanması önerilir:

• Tam FANUC parça numarası
• Mevcut kontrol ünitesinin modeli
• Makinenin elektrik bağlantı şeması
• Giriş/çıkış kapasitesi gereksinimi
• Mevcut modülün temel veya genişletme modülü olması

Sonuç

FANUC A03B-0815-C001, 24 dijital giriş ve 16 dijital çıkış kapasitesine sahip temel bağlantı paneli I/O modülüdür. FANUC I/O Link yapısında kullanılan bu ürün, CNC kontrol sistemi ile makine üzerindeki giriş/çıkış bağlantıları arasındaki iletişimin sağlanmasında görev alır.

Doğru parça seçimi, uygun montaj ve sistem bağlantılarının teknik dokümantasyona göre kontrol edilmesi; arıza riskinin azaltılmasına ve CNC tezgâhının güvenilir biçimde çalışmasına katkı sağlar.
