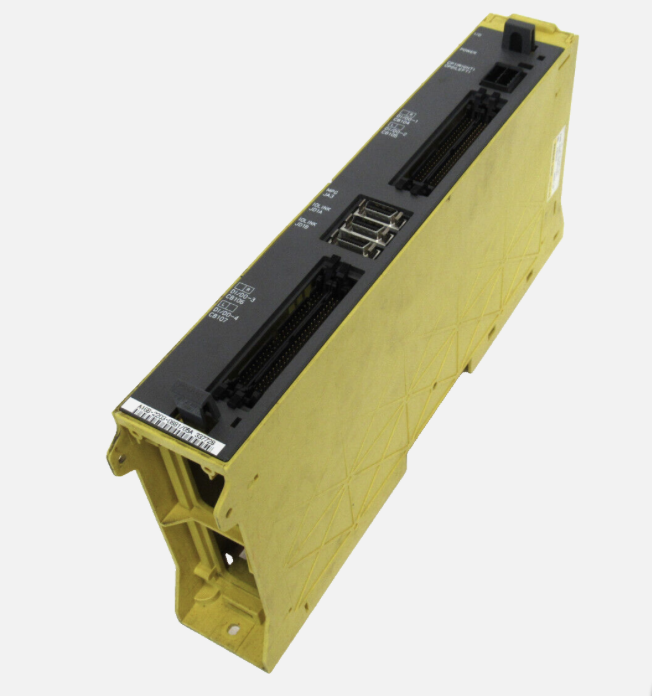

FANUC A02B-0309-C001 – ZERO-i CNC I/O Ünitesi

FANUC A02B-0309-C001 – ZERO-i CNC Giriş/Çıkış (I/O) Ünitesi

Ürün Açıklaması

FANUC A02B-0309-C001, FANUC ZERO-i CNC kontrol sistemlerinde kullanılan bir giriş/çıkış ünitesidir (I/O Unit). CNC kontrol ünitesi ile makinenin elektriksel kontrol devreleri arasındaki sinyal iletişimini destekleyen bu modül, endüstriyel otomasyon sistemlerinin önemli bileşenlerinden biridir.

CNC makinelerinde giriş/çıkış üniteleri; makine üzerindeki sensörlerden, limit anahtarlarından, butonlardan ve diğer saha ekipmanlarından gelen sinyallerin kontrol sistemine iletilmesine ve kontrol sisteminden gelen komutların uygun çıkış devrelerine aktarılmasına yardımcı olur. FANUC A02B-0309-C001, FANUC ZERO-i kontrol ailesi için tanımlanmış I/O ünitesidir.

Ürün, arızalı giriş/çıkış ünitesinin değiştirilmesi, CNC tezgâhlarının elektronik bakım ve onarım çalışmaları ve uyumlu sistemler için yedek parça temini amacıyla değerlendirilebilir. Satın alma öncesinde kontrol ünitesinin modeli, mevcut modülün tam parça numarası ve elektriksel bağlantı gereksinimleri doğrulanmalıdır.

Ürün Bilgileri

• Marka: FANUC
• Ürün kodu: A02B-0309-C001
• Ürün tipi: CNC giriş/çıkış ünitesi (I/O Unit)
• Kontrol sistemi: FANUC ZERO-i
• İlgili kontrol ailesi: Series 0i-C / 0i Mate-C dokümantasyonu kapsamında kontrol edilmelidir
• Dijital giriş kapasitesi: 96 nokta
• Dijital çıkış kapasitesi: 64 nokta
• Nominal gerilim: 24 V DC
• Belirtilen maksimum akım: 2,1 A
• İlgili I/O kartı: A16B-2203-0881
• Kullanım alanı: CNC tezgâhları ve endüstriyel otomasyon
• Temel kullanım amacı: Makine kontrol sinyallerinin giriş/çıkış arayüzü üzerinden yönetilmesi

Not: Giriş/çıkış sayısı ve elektriksel değerler ürün tedarikçi kayıtlarında belirtilen bilgilerdir. Maksimum akım değerinin hangi devre veya yük koşulu için geçerli olduğu, montaj öncesinde ilgili FANUC dokümanından doğrulanmalıdır.

FANUC A02B-0309-C001 Ne İşe Yarar?

FANUC A02B-0309-C001, CNC kontrol sisteminin makine üzerindeki saha sinyalleriyle iletişim kurmasına yardımcı olan giriş/çıkış ünitesidir. CNC kontrol ünitesi ile makinenin elektriksel kontrol altyapısı arasında sinyal aktarımını destekler.

Bir CNC makinesinde kontrol sistemi yalnızca eksen hareketlerini yönetmekle sınırlı değildir. Makinenin çalıştırılması, durdurulması, güvenlik koşullarının izlenmesi ve yardımcı ekipmanların kontrolü gibi süreçlerde de giriş/çıkış sinyallerinden yararlanılır. Bu sinyallerin doğru şekilde işlenebilmesi, kontrol ünitesiyle I/O donanımının uyumlu çalışmasına bağlıdır.

A02B-0309-C001 aşağıdaki amaçlarla değerlendirilebilir:

• Arızalı CNC I/O ünitesinin değiştirilmesi
• CNC tezgâhlarında elektronik bakım ve onarım
• Makine kontrol sinyallerinin giriş/çıkış arayüzü üzerinden aktarılması
• Uyumlu CNC kontrol sistemlerinde yedek parça kullanımı
• Endüstriyel otomasyon donanımlarının bakım ve revizyon çalışmaları

Bu ürün komple CNC kontrol ünitesi, PLC sistemi veya servo sürücüsü değildir. Belirli bir makinedeki işlevi, kontrol ünitesinin donanım yapısına ve elektrik projesine göre değerlendirilmelidir.

Teknik Özellikler

Özellik	Açıklama
Üretici	FANUC
Parça numarası	A02B-0309-C001
Ürün tipi	CNC I/O ünitesi
Sistem ailesi	ZERO-i
Dijital giriş (DI)	96 nokta
Dijital çıkış (DO)	64 nokta
Gerilim	24 V DC
Maksimum akım	2,1 A olarak listelenmiştir; kullanım koşulu doğrulanmalıdır
İlgili I/O kartı	A16B-2203-0881
I/O Link bağlantısı	CNC ile I/O haberleşmesi için
Manuel darbe üreteci bağlantısı	Ünitenin donanım yapılandırmasına göre
Kullanım alanı	CNC makineleri ve endüstriyel otomasyon

Dijital Girişler ve Çıkışlar

Dijital Girişler (DI) – 96 Nokta

Dijital girişler, makine üzerindeki uygun elektriksel sinyallerin CNC kontrol sistemine iletilmesinde kullanılır. Bu sinyaller, makinenin durumunu ve çalışma koşullarını kontrol sistemine bildirebilir.

Uygulamaya bağlı olarak dijital girişlerle ilişkilendirilebilecek sinyal türleri şunlardır:

• Limit anahtarları
• Yakınlık sensörleri
• Operatör butonları
• Makine durum sinyalleri
• Yardımcı ekipmanlardan gelen uygun dijital sinyaller

Bunlar genel CNC uygulamalarına ait örneklerdir. Her sinyalin A02B-0309-C001 üzerinden kullanılabilirliği ve bağlantı biçimi, makinenin elektrik şeması ve giriş devresi özellikleriyle doğrulanmalıdır.

Dijital Çıkışlar (DO) – 64 Nokta

Dijital çıkışlar, CNC kontrol sisteminin uygun kontrol komutlarını makinenin elektriksel kontrol devrelerine iletmesine yardımcı olur. Uygun ara röleler veya diğer kontrol elemanları üzerinden çeşitli yardımcı işlevler yönetilebilir.

Kullanım alanları, makinenin tasarımına bağlı olarak yardımcı ekipmanların kontrolü, durum bildirimleri ve belirli makine fonksiyonlarının tetiklenmesi gibi uygulamaları kapsayabilir.

Önemli: Her çıkışın doğrudan bir motoru, valfi veya yüksek akımlı yükü besleyebileceği varsayılmamalıdır. Çıkışların elektriksel sınırları, ortak bağlantıları ve yük koşulları ilgili teknik dokümantasyona göre kontrol edilmelidir.

I/O Link ve Manuel Darbe Üreteci Bağlantısı

FANUC bakım dokümanında A02B-0309-C001, ZERO-i için kullanılan I/O ünitesi olarak listelenmektedir. Ünitenin bağlantı düzeninde I/O Link ve manuel darbe üreteci (MPG) bağlantıları bulunur.

I/O Link

I/O Link, CNC kontrol sistemi ile uyumlu I/O donanımı arasındaki iletişim altyapısının bir parçasıdır. Ünitenin sistemde doğru çalışması için I/O Link bağlantısı ve kontrol ünitesindeki adresleme veya tahsis ayarları uygun olmalıdır.

Bağlantı hataları veya yanlış yapılandırma, giriş/çıkış sinyallerinin beklenen şekilde iletilmemesine neden olabilir. Bu nedenle montaj ve devreye alma işlemleri makineye ait bağlantı dokümanına göre yapılmalıdır.

Manuel Darbe Üreteci (MPG)

Manuel darbe üreteci, operatörün uygun ekseni kontrollü biçimde manuel olarak hareket ettirmesine yardımcı olan bir kumanda elemanıdır. FANUC bakım dokümanında, manuel darbe üreteci bağlantısı bulunan I/O ünitelerinin I/O Link tahsisinin doğru yapılması gerektiği belirtilmektedir.

Bu özelliğin kullanılabilirliği, mevcut ünitenin donanımına, kontrol ünitesi ayarlarına ve makinenin bağlantı düzenine bağlıdır.

Kullanım Alanları

FANUC A02B-0309-C001 aşağıdaki uygulamalarda değerlendirilebilir:

• CNC torna tezgâhları
• CNC freze makineleri
• CNC işleme merkezleri
• Makine giriş/çıkış kontrol sistemleri
• Endüstriyel üretim hatları
• CNC kontrol ünitelerinin elektronik bakım ve onarımı
• Uyumlu FANUC sistemlerinde yedek I/O ünitesi ihtiyacı

Ürünün belirli bir makinede kullanılabilirliği, yalnızca makinenin FANUC kontrol sistemi kullanmasına göre belirlenmemelidir. Kontrol ünitesi modeli, mevcut I/O ünitesinin parça numarası ve bağlantı yapılandırması birlikte incelenmelidir.

FANUC A02B-0309-C001 Uyumluluk Kontrolü

Sipariş öncesinde aşağıdaki kontrollerin yapılması önerilir:

1. Mevcut I/O ünitesinin üzerindeki parça numarasını kontrol edin.
2. CNC kontrol ünitesinin modelini ve serisini doğrulayın.
3. Dijital giriş ve çıkış kapasitesinin makinenin gereksinimleriyle eşleştiğini kontrol edin.
4. I/O Link bağlantısını ve manuel darbe üreteci gereksinimini inceleyin.
5. Besleme gerilimini ve elektriksel bağlantı düzenini doğrulayın.
6. Kartın donanım revizyonunu ve konektör yerleşimini karşılaştırın.
7. Mevcut makinenin elektrik şemasıyla ürün dokümanını karşılaştırın.

Benzer görünen FANUC I/O modülleri farklı kontrol serileri veya bağlantı düzenleri için tasarlanmış olabilir. Bu nedenle yalnızca fiziksel görünüşe dayanarak ürün seçimi yapılmamalıdır.

Montaj ve Bakım Önerileri

I/O ünitesinin değiştirilmesi sırasında yanlış bağlantı, elektriksel hasara veya makine sinyallerinin hatalı çalışmasına neden olabilir. Montaj öncesinde şu önlemlerin alınması önerilir:

• Makineyi üreticinin güvenlik prosedürlerine uygun şekilde enerjisiz bırakın.
• Mevcut ünitenin parça numarasını ve kablo bağlantılarını kaydedin.
• Kabloları sökmeden önce bağlantı yerlerini fotoğraflayın veya işaretleyin.
• Elektrostatik deşarja karşı uygun koruma önlemleri alın.
• Besleme gerilimini ve bağlantı polaritesini teknik dokümantasyona göre doğrulayın.
• I/O Link bağlantısını ve sistem yapılandırmasını kontrol edin.
• Devreye alma sonrasında giriş/çıkış sinyallerini kontrollü ve güvenli koşullarda test edin.

Özellikle emniyet devreleriyle ilişkili sinyallerde, üretici tarafından belirlenen güvenlik tasarımı ve bağlantı yöntemi esas alınmalıdır. Montaj ve devreye alma işlemlerinin CNC sistemleri konusunda deneyimli teknik personel tarafından yapılması tavsiye edilir.

Satın Alma Öncesi Kontrol Listesi

FANUC A02B-0309-C001 siparişi vermeden önce şu bilgileri teyit edin:

• Ürün kodu: A02B-0309-C001
• İlgili I/O kartı: A16B-2203-0881
• Giriş kapasitesi: 96 dijital giriş
• Çıkış kapasitesi: 64 dijital çıkış
• Gerilim: 24 V DC
• Maksimum akım değerinin uygulamanıza uygunluğu
• I/O Link ve MPG bağlantı gereksinimleri
• Ürünün yeni, kullanılmış veya yenilenmiş olması
• Test, garanti ve iade koşulları

Kullanılmış veya yenilenmiş ürünlerde fiziksel durum, konektörlerin sağlamlığı ve test sonuçları tedarikçiden teyit edilmelidir.

Sonuç

FANUC A02B-0309-C001, FANUC ZERO-i CNC kontrol sistemleri için tanımlanmış giriş/çıkış ünitesidir. Ürün kaynaklarında 96 dijital giriş, 64 dijital çıkış, 24 V DC ve maksimum 2,1 A değerleri belirtilmektedir. I/O Link ve manuel darbe üreteci bağlantıları, uygun sistem yapılandırmasında ünitenin kullanımını destekler.

CNC makinelerinin bakım, onarım ve yedek parça ihtiyaçlarında değerlendirilebilen bu ürün için doğru seçim yapmak önemlidir. Sipariş öncesinde parça numarası, kontrol ünitesi modeli, bağlantı düzeni ve elektriksel gereksinimler doğrulanmalıdır.
