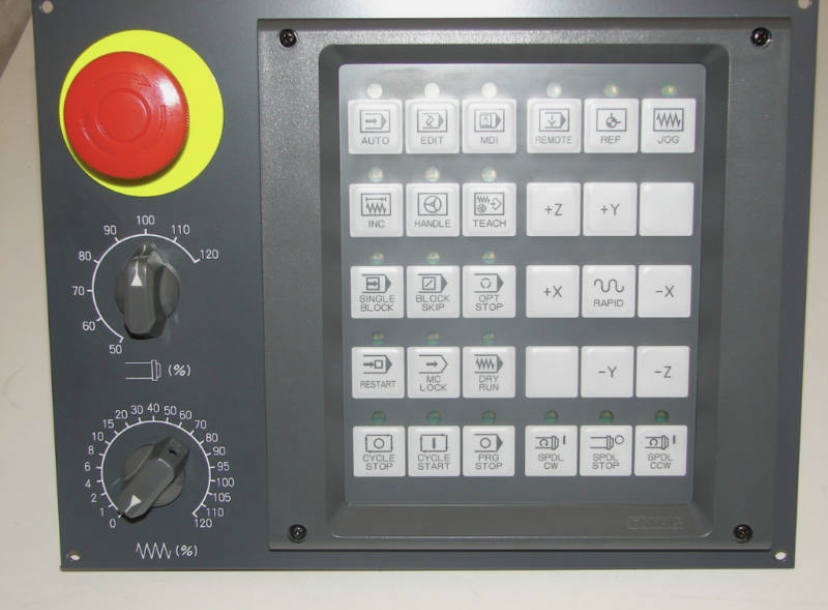

FANUC A02B-0299-C150#T – Küçük Makine Operatör Paneli (T Serisi)

FANUC A02B-0299-C150#T Küçük Makine Operatör Paneli – T Serisi

Ürün Açıklaması

FANUC A02B-0299-C150#T, FANUC CNC kontrol sistemlerinde kullanılan, torna tezgâhlarına yönelik T serisi küçük makine operatör panelidir. Makine operatörünün temel kontrol komutlarını iletmesini, manuel kumanda işlemlerini gerçekleştirmesini ve makine hareketlerini yönetmesini sağlayan operatör arayüzü bileşenlerinden biridir.

FANUC I/O Link haberleşme altyapısıyla çalışan panel; tuş takımı, override döner anahtarları, acil durdurma anahtarı ve manuel darbe jeneratörü (MPG) bağlantısı gibi işlevsel bileşenleri bir araya getirir. Kompakt tasarımı sayesinde uygun CNC makine konfigürasyonlarında operatör kontrolü için kullanılabilir.

Ürün Özellikleri

FANUC donanım bağlantı kılavuzunda belirtilen özelliklere göre A02B-0299-C150#T modelinin temel donanım yapısı aşağıdaki gibidir:

• Ürün tipi: Küçük makine operatör paneli
• Üretici: FANUC
• Model kodu: A02B-0299-C150#T
• Seri: T serisi
• Tuş sayısı: 30
• Tuş giriş yapısı: Matris dijital giriş (Matrix DI)
• LED göstergeleri: 21 tuşta yeşil LED
• Override anahtarları: 2 adet döner anahtar
• Acil durdurma: 1 adet acil durdurma anahtarı
• MPG bağlantısı: En fazla 3 adet MPG ünitesi için arayüz
• CNC haberleşmesi: FANUC I/O Link

Bu bilgiler, FANUC Series 0i Model B ve 0i Mate Model B donanım bağlantı kılavuzunda belirtilen panel özelliklerine dayanmaktadır.

Tuş Takımı ve Operatör Kontrolü

Panelde bulunan 30 tuş, makine operatörünün desteklenen komutları kontrol sistemine iletmesine yardımcı olur. Tuşların gerçek işlevleri, panel üzerindeki tuş etiketlerine ve makinenin CNC/PMC yapılandırmasına bağlıdır.

Yeşil LED göstergeleri bulunan tuşlar, uygun kontrol sistemi yapılandırmasında durum göstergesi olarak kullanılabilir. Bu göstergelerin çalışma biçimi, makinenin elektrik projesi ve kontrol yazılımındaki tanımlamalara göre değişebilir.

Override Döner Anahtarları

Panelde iki adet override döner anahtarı bulunur. FANUC kılavuzunda bu anahtarların Gray kod ve parity bitiyle çıkış verdiği belirtilmektedir.

Override işlevlerinin hangi parametreleri etkilediği ve hangi aralıkları sunduğu, CNC sisteminin yapılandırmasına bağlıdır. Bu nedenle panel değişiminde yalnızca fiziksel görünüşün değil, mevcut makinedeki fonksiyonların ve elektrik bağlantılarının da karşılaştırılması gerekir.

Acil Durdurma İşlevi

A02B-0299-C150#T üzerinde bir adet acil durdurma anahtarı bulunur. Üretici kılavuzu, anahtar için toplam dört kontak belirtir: iki adet a kontağı ve iki adet b kontağı.

Acil durdurma devresi, makinenin güvenlik zincirinin bir parçasıdır. Panel değiştirilirken kontak düzeni, bağlantı terminalleri ve güvenlik devresinin çalışma şekli makinenin elektrik şemasıyla doğrulanmalıdır. Acil durdurma işlevi yalnızca panelin varlığına dayanarak değerlendirilmemeli; kurulum sonrasında yetkili personel tarafından güvenli şekilde test edilmelidir.

MPG Bağlantısı ve Manuel Hareket Kontrolü

Panelin MPG (Manual Pulse Generator) arayüzü, uyumlu sistemlerde manuel darbe jeneratörü bağlantısını destekler. FANUC bağlantı kılavuzunda en fazla üç MPG ünitesine yönelik arayüz kapasitesi belirtilmiştir.

Bu kapasite, her makinede üç MPG’nin doğrudan kullanılabileceği anlamına gelmez. Gerçek kullanım; CNC modeline, bağlantı düzenine, mevcut donanıma ve makinenin yapılandırmasına bağlıdır.

FANUC I/O Link Haberleşmesi

A02B-0299-C150#T, CNC kontrol sistemiyle FANUC I/O Link üzerinden haberleşir. Bu bağlantı, panelden gelen giriş sinyallerinin kontrol sistemi tarafından işlenmesine olanak tanıyan donanım arayüzünün bir parçasıdır.

Panelin doğru çalışabilmesi için bağlantı kablolarının, konnektörlerin, I/O Link yapılandırmasının ve ilgili CNC donanımının uyumlu olması gerekir. Yanlış bağlantı veya uyumsuz bir panel, operatör komutlarının algılanmamasına ya da bazı işlevlerin beklenen şekilde çalışmamasına neden olabilir.

Kullanım Alanları

FANUC A02B-0299-C150#T, uygun donanım yapılandırmasına sahip FANUC CNC sistemlerinde küçük makine operatör paneli olarak kullanılabilir. Başlıca kullanım amaçları şunlardır:

• CNC torna tezgâhlarında operatör komutlarının iletilmesi
• Makine üzerindeki desteklenen kontrol fonksiyonlarının yönetilmesi
• Override anahtarları üzerinden ilgili kontrol sinyallerinin iletilmesi
• Uyumlu MPG donanımıyla manuel hareket kontrolü
• Makinenin operatör arayüzünün onarılması veya değiştirilmesi

Uyumluluk, yalnızca ürün koduna veya fiziksel benzerliğe göre kesinleştirilmemelidir. CNC modeli, makine üreticisinin elektrik projesi ve mevcut panel konfigürasyonu birlikte incelenmelidir.

Montaj ve Değişim Öncesi Kontroller

Panelin değiştirilmesi veya yeniden devreye alınması sırasında aşağıdaki kontrollerin yapılması önerilir:

1. Mevcut panelin tam parça kodunu ve son ekini doğrulayın.
2. Yeni panelin konnektörlerini ve kablo düzenini mevcut donanımla karşılaştırın.
3. I/O Link bağlantısını ve CNC tarafındaki yapılandırmayı kontrol edin.
4. Acil durdurma kontaklarının makinenin güvenlik devresine uygun bağlandığını doğrulayın.
5. Tuşlar, LED göstergeleri, override anahtarları ve MPG arayüzünü kontrollü biçimde test edin.
6. Çalıştırma öncesinde makinenin elektrik şemasını ve ilgili FANUC donanım kılavuzunu esas alın.

Elektrik bağlantıları üzerinde çalışmadan önce makine güvenli biçimde enerjisiz bırakılmalı ve gerekli kilitleme/etiketleme prosedürleri uygulanmalıdır. İlk devreye alma, uygun teknik yetkinliğe sahip personel tarafından gerçekleştirilmelidir.

Saklama ve Çalışma Ortamı

İlgili FANUC Series 0i Model B / 0i Mate Model B bağlantı kılavuzu, bu panel ailesi için çalışma ortamı sıcaklığını 0–55 °C, depolama ve taşıma sıcaklığını −20–60 °C olarak belirtir. Kılavuzda çalışma sırasında titreşim sınırı 0,5 G veya daha düşük; normal bağıl nem ise %75 veya daha düşük olarak verilir.

Bu değerler, ilgili kılavuz kapsamındaki donanım için belirtilmiştir. Kurulum yapılacak makinenin kendi teknik dokümanları ve ortam koşulları ayrıca kontrol edilmelidir. Yoğun toz, soğutma sıvısı veya organik çözücü bulunan ortamlarda ek koruma gereksinimleri değerlendirilmelidir.

Doğru Ürün Seçimi ve Uyumluluk

A02B-0299-C150#T kodundaki #T son eki, FANUC kılavuzunda T serisi panel varyantını belirtir. Aynı temel kodun #M varyantı ise M serisi için listelenmiştir. Bu varyantlar yalnızca son ekleri farklı olduğu için birbirinin yerine kullanılabilir kabul edilmemelidir.

Sipariş öncesinde tam parça kodunu, CNC kontrol ünitesinin modelini, makine üreticisinin parça listesini ve bağlantı düzenini doğrulamak önemlidir. Ürünün yeni, kullanılmış veya yenilenmiş olması da teslimattan önce netleştirilmelidir.

Sonuç

FANUC A02B-0299-C150#T Küçük Makine Operatör Paneli, T serisi CNC uygulamalarında operatör kontrolü için tasarlanmış, 30 tuşlu ve FANUC I/O Link haberleşmeli bir paneldir. İki override döner anahtarı, acil durdurma anahtarı ve MPG arayüzüyle makine operatör arayüzünün önemli bileşenlerinden biridir.

Doğru seçim ve güvenilir çalışma için parça kodunun yanı sıra CNC modeli, makine konfigürasyonu ve elektrik bağlantılarının da doğrulanması gerekir.
