FANUC A02B-0236-C236 – CNC Makine Operatör Alt Paneli C1

FANUC A02B-0236-C236 – CNC Makine Operatör Alt Paneli C1

Ürün Tanımı

FANUC A02B-0236-C236, CNC tezgâhlarında kullanılan Machine Operator Sub Panel C1 model makine operatör alt panelidir. FANUC A02B-0236 ürün ailesinde yer alan bu bileşen, makine operatörünün kontrol işlevlerine erişmesini sağlayan panel sisteminin bir parçasıdır.

CNC kontrol arayüzünde kullanılan operatör alt panelleri, makinenin üretici tarafından belirlenen kumanda düzenine göre çalışır. A02B-0236-C236, mevcut panelin değiştirilmesi, bakım çalışmaları ve yedek parça tedariki için değerlendirilebilir. Doğru ürün kodunun seçilmesi, makinenin mevcut kontrol sistemiyle uyumluluğun korunması açısından önemlidir.

Ürünün Öne Çıkan Özellikleri

• Marka: FANUC
• Ürün kodu: A02B-0236-C236
• Ürün tipi: CNC makine operatör alt paneli
• Model tanımı: Machine Operator Sub Panel C1
• Ürün serisi: A02B-0236
• Kullanım amacı: Makine operatör kontrol arayüzünün bir parçası
• Kullanım alanı: FANUC CNC kontrollü endüstriyel makineler

FANUC makine operatör paneli bağlantı kılavuzunda A02B-0236-C236, Sub Panel C1 olarak tanımlanmaktadır. Bu model, Sub Panel C modelinden ayrı bir ürün koduna sahiptir; bu nedenle iki panel yalnızca benzer ürün ailesinde yer aldıkları için birbirinin yerine kullanılmamalıdır.

Teknik Yapı ve Kontrol İşlevleri

A02B-0236-C236, CNC makine operatör paneli grubunda yer alan bir alt paneldir. Bu ürünün kontrol elemanları ve çalışma işlevleri, panelin ilgili teknik dokümanında belirtilen yapılandırmaya ve makine üreticisinin uygulamasına bağlıdır.

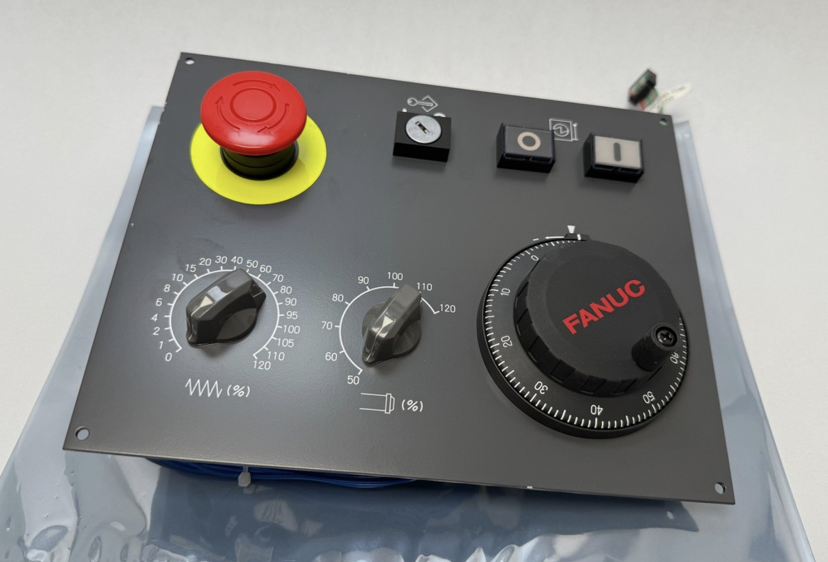

FANUC bağlantı kılavuzunda Sub Panel C1 için iki override döner anahtarı, bir acil durdurma anahtarı, bir program koruma anahtarı ve bir açma-kapama anahtarı belirtilmektedir. Kılavuz ayrıca bu panel yapılandırması için MPG arayüzünü de listeler. Kesin işlevler, mevcut makinenin elektrik projesi ve kontrol yapılandırması üzerinden doğrulanmalıdır.

Override Döner Anahtarları

Override anahtarları, CNC makinesinin kontrol sisteminin desteklediği hız ayarlarının değiştirilmesine yardımcı olur. Bu tür kumandalar, makine yapılandırmasına bağlı olarak ilerleme hızı veya iş mili hızı gibi parametrelerin ayarlanmasında kullanılabilir.

Anahtarların hangi parametreyi kontrol ettiği ve kullanılabilir ayar aralığı, makinenin üretici tarafından belirlenen yapılandırmasına göre kontrol edilmelidir.

Acil Durdurma Anahtarı

Acil durdurma anahtarı, tehlikeli bir durumda makine hareketlerini durdurmaya yönelik güvenlik kumandasıdır. Bu işlevin doğru çalışması, yalnızca panelin kendisine değil, makinenin güvenlik devresine ve bağlantı düzenine de bağlıdır.

Bakım veya panel değişimi sonrasında acil durdurma işlevi, makine yeniden üretime alınmadan önce yetkili personel tarafından test edilmelidir.

Program Koruma Anahtarı

Program koruma anahtarı, makine yapılandırmasına bağlı olarak CNC programlarında istenmeyen değişikliklerin önlenmesine yardımcı olur. Bu işlevin etkinliği, CNC kontrol sistemi ayarları ve makine üreticisinin yazılım yapılandırmasıyla ilişkilidir.

Açma-Kapama Anahtarı

Açma-kapama anahtarı, panelin tasarımına ve makine konfigürasyonuna bağlı olarak belirli bir kumanda işlevini yerine getirir. Anahtarın kesin kullanım amacı ve elektrik bağlantısı, ilgili makine dokümanlarından doğrulanmalıdır.

MPG Arayüzü

MPG (Manual Pulse Generator), CNC makinelerinde manuel eksen hareketlerini destekleyen el çarkı arayüzüdür. FANUC bağlantı kılavuzu Sub Panel C1 yapılandırmasında MPG bulunduğunu belirtmektedir. Bununla birlikte, ilgili makinede kullanılabilir olması için kontrol sistemi, bağlantılar ve makine yapılandırması uyumlu olmalıdır.

CNC Makinelerinde Kullanım Alanları

FANUC A02B-0236-C236, operatör kontrol paneli sisteminin bir parçası olarak CNC makinelerinde kullanılabilir. Uygun konfigürasyonda, makinenin kontrol ve kumanda işlevlerine erişimi sağlayan alt panel görevini üstlenir.

Başlıca kullanım alanları şunlardır:

• FANUC CNC kontrol sistemli makineler
• CNC torna ve freze tezgâhları
• Endüstriyel işleme merkezleri
• Makine operatör paneli yenileme çalışmaları
• Bakım ve arıza giderme uygulamaları
• CNC yedek parça tedarik süreçleri

DNC Electronics gibi endüstriyel yedek parça tedarikçileri bu modelin FANUC 0i-B, 0i-C, 0i-D ve 16i-B/C, 18i-B/C, 21i-B/C kontrol serilerinde kullanıldığını belirtmektedir. Bu bilgi, her makineyle kesin uyumluluk anlamına gelmez; nihai seçim mevcut panel kodu ve makine konfigürasyonuna göre yapılmalıdır.

Yedek Parça ve Bakım Süreçleri

Operatör panelinde zamanla mekanik aşınma, anahtar arızası veya bağlantı sorunları meydana gelebilir. Bu gibi durumlarda uygun ürün koduna sahip panelin temin edilmesi, makinenin kontrol arayüzünün doğru şekilde yenilenmesi açısından önemlidir.

FANUC A02B-0236-C236 satın alınırken veya değiştirilirken aşağıdaki kontroller önerilir:

• Mevcut panelin ürün kodunu doğrulayın.
• Sub Panel C1 model tanımının mevcut parçayla eşleştiğinden emin olun.
• Kontrol elemanlarının sayısını ve yerleşimini karşılaştırın.
• MPG desteğini ve bağlantı düzenini kontrol edin.
• Konnektörleri, kablo demetlerini ve montaj ölçülerini inceleyin.
• CNC kontrol ünitesinin modelini ve makineye ait elektrik şemasını kontrol edin.
• Ürünün yeni, kullanılmış veya yenilenmiş durumunu ve garanti koşullarını tedarikçiden teyit edin.

Montaj ve Uyumluluk Uyarıları

A02B-0236-C236, mevcut CNC makinesinin donanım yapılandırmasıyla eşleştiği doğrulandığında yedek parça olarak değerlendirilebilir. Aynı ürün ailesindeki panellerin görünüşleri benzer olsa bile kontrol elemanları, bağlantılar ve çalışma özellikleri farklı olabilir.

Bu nedenle satın alma öncesinde ürün kodu, mevcut panelin montaj yapısı, MPG bağlantısı ve makinenin kontrol sistemi birlikte değerlendirilmelidir.

Montaj öncesinde makine güvenli şekilde enerjisiz bırakılmalı, elektrik bağlantıları üretici dokümanlarına uygun yapılmalı ve panelin tüm kumanda işlevleri makine yeniden devreye alınmadan önce kontrol edilmelidir.

Sonuç

FANUC A02B-0236-C236 CNC Makine Operatör Alt Paneli C1, endüstriyel CNC kontrol sistemlerinde kullanılan bir operatör paneli bileşenidir. FANUC bağlantı kılavuzunda bu yapılandırma için override anahtarları, acil durdurma, program koruma, açma-kapama ve MPG arayüzü belirtilmektedir.

Bakım, onarım ve yedek parça tedarikinde doğru modelin seçilmesi; mevcut panel kodunun, bağlantıların ve CNC sistemiyle uyumluluğun doğrulanması, güvenilir bir değişim için temel gerekliliklerdir.
