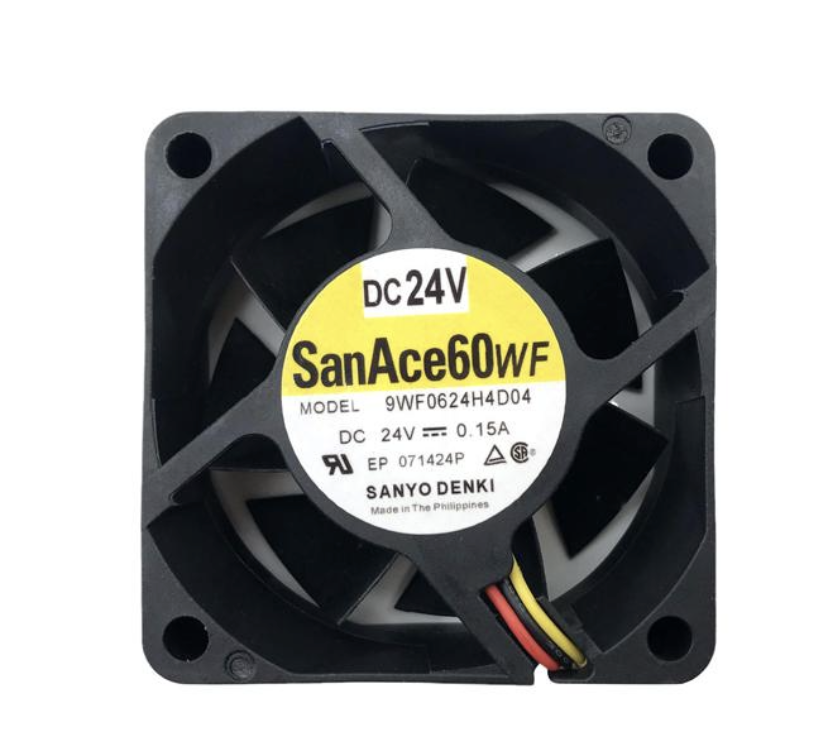

Mitsubishi 9WF0624H4D04 San Ace Endüstriyel Soğutma Fanı

Mitsubishi 9WF0624H4D04 San Ace CNC Sürücü Soğutma Fanı

Ürün Hakkında

Mitsubishi 9WF0624H4D04, CNC makinelerinde ve endüstriyel otomasyon sistemlerinde kullanılan San Ace serisi soğutma fanıdır. Sanyo Denki tarafından üretilen bu fan, Mitsubishi servo sürücülerinde, spindle sürücülerinde ve uyumlu güç ünitelerinde elektronik bileşenlerin soğutulmasına yardımcı olur.

CNC makinelerinin sürücü sistemleri, motor kontrolü ve üretim süreçleri sırasında ısı oluşturur. Bu ısının uygun şekilde uzaklaştırılması, elektronik bileşenlerin çalışma koşullarının korunması ve aşırı ısınmaya bağlı sorunların azaltılması açısından önemlidir. 9WF0624H4D04 modeli, uyumlu ekipmanlarda hava dolaşımını destekleyerek soğutma sisteminin işlevini sürdürmesine katkıda bulunur.

Mitsubishi CNC sistemlerinde kullanılan fanın doğru modelle değiştirilmesi, bakım süreçlerinin güvenilir biçimde yürütülmesi açısından önem taşır. Bu nedenle ürün seçiminde yalnızca fanın boyutlarına değil, model numarasına ve elektriksel bağlantı özelliklerine de dikkat edilmelidir.

Ürün Özellikleri

• Ürün kodu: 9WF0624H4D04
• Marka: Sanyo Denki
• Seri: San Ace
• Ürün tipi: Endüstriyel DC aksiyel soğutma fanı
• Çalışma gerilimi: 24 V DC
• Akım değeri: 0,15 A
• Güç tüketimi: Yaklaşık 3,6 W
• Boyutlar: 60 × 60 × 25 mm
• Bağlantı: 3 telli, 3 pinli soket
• Kullanım alanı: Mitsubishi CNC sürücüleri ve uyumlu endüstriyel elektronik sistemler

Belirtilen değerler, ilgili modelin ürün kayıtlarında yayımlanan bilgilere dayanmaktadır. Sipariş öncesinde mevcut fanın etiketi, soketi ve bağlantı düzeni kontrol edilmelidir.

Kullanım Alanları

Mitsubishi Servo Sürücüleri

Servo sürücüler, CNC makinelerinde motorların hızını, konumunu ve hareketini kontrol eden temel bileşenlerdir. Çalışma sırasında oluşan ısının uzaklaştırılması, sürücülerin uygun sıcaklık koşullarında çalışmasına yardımcı olur. 9WF0624H4D04, uyumluluğu doğrulanan Mitsubishi sürücü modellerinde soğutma fanı olarak kullanılabilir.

Spindle Sürücüleri

Spindle sürücüleri, CNC tezgâhlarında iş milinin hızını ve çalışmasını kontrol eder. Bu ünitelerde bulunan güç elektroniği bileşenlerinin soğutulması, sistemin kararlı çalışmasının desteklenmesi açısından önemlidir. Uygun ölçü ve bağlantılara sahip 9WF0624H4D04 fanı, ilgili soğutma uygulamalarında görev yapabilir.

Güç Kaynakları ve Elektronik Kontrol Üniteleri

Ürün, teknik uyumluluğu doğrulandığında endüstriyel güç ünitelerinde ve elektronik kontrol sistemlerinde de değerlendirilebilir. Kullanım uygunluğu, cihazın tasarımına ve üretici tarafından belirtilen fan gereksinimlerine bağlıdır.

Ürünün Öne Çıkan Avantajları

Kompakt ve standart ölçüler: 60 × 60 × 25 mm boyutları, uyumlu fan yuvalarına montaj yapılmasını sağlar.

24 V DC çalışma: 24 volt doğru akımla çalışan endüstriyel sistemlerde kullanılmak üzere tasarlanmıştır.

Etkili hava dolaşımı: Elektronik bileşenlerin çevresindeki sıcak havanın uzaklaştırılmasına ve sistem içindeki hava hareketinin sürdürülmesine yardımcı olur.

Yedek parça olarak kullanım: Arızalanmış, sesli çalışan veya yeterli hava akışı sağlayamayan fanların uygun modelle değiştirilmesine olanak tanır.

Bakım süreçlerine katkı: Doğru çalışan bir fan, soğutma performansının korunmasına ve aşırı ısınmaya bağlı arıza riskinin azaltılmasına destek olur.

Fan Arızasının Belirtileri

CNC sürücülerinde kullanılan fanlar, uzun süreli çalışma ve endüstriyel ortamdaki toz birikimi nedeniyle zamanla performans kaybedebilir. Fan arızası veya yetersiz soğutma aşağıdaki belirtilerle kendini gösterebilir:

• Fanın hiç dönmemesi veya düzensiz çalışması
• Normalden yüksek ses veya titreşim oluşması
• Sürücü içindeki sıcaklığın yükselmesi
• Fanla ilgili hata uyarılarının görülmesi
• Ekipmanın aşırı sıcaklık nedeniyle korumaya geçmesi

Bu belirtiler yalnızca fan arızasından kaynaklanmayabilir. Hava kanalları, filtreler, güç bağlantıları ve diğer soğutma bileşenleri de kontrol edilmelidir.

Montaj ve Değişim Öncesinde Dikkat Edilmesi Gerekenler

Mitsubishi 9WF0624H4D04 fanı değiştirilirken mevcut parçanın ürün kodu ve fiziksel özellikleri karşılaştırılmalıdır. Özellikle 24 V DC besleme gerilimi, 0,15 A akım değeri, 60 × 60 × 25 mm ölçüler ve 3 pinli bağlantı yapısı kontrol edilmelidir.

Ayrıca soketin fiziksel biçimi, pin dizilimi, kablo bağlantıları ve hava akış yönü de doğrulanmalıdır. Aynı ölçülere sahip farklı fanlar, elektriksel özellikleri veya bağlantıları farklı olduğunda doğrudan birbirinin yerine kullanılamayabilir.

Montaj öncesinde makinenin enerjisi kesilmeli ve üreticinin bakım talimatlarına uyulmalıdır. Fanın çevresindeki toz ve kir birikiminin temizlenmesi, hava kanallarının kontrol edilmesi ve yeni fanın doğru yönde monte edilmesi önerilir.

Orijinal Ürün ve Uyumluluk Kontrolü

9WF0624H4D04, Sanyo Denki San Ace ürün ailesinde yer alan bir fan modelidir ve Mitsubishi CNC sürücü uygulamalarında kullanılan parçalar arasında listelenmektedir. Bununla birlikte, ürünün belirli bir Mitsubishi sürücüyle uyumluluğu ilgili cihazın modeline ve parça listesine göre doğrulanmalıdır.

Satın alma sırasında ürün etiketinin, elektriksel değerlerin, soket yapısının ve montaj ölçülerinin kontrol edilmesi önerilir. Orijinallik doğrulaması için tedarikçi belgeleri ve üretici bilgileri esas alınmalıdır.

Sonuç

Mitsubishi 9WF0624H4D04 San Ace soğutma fanı, uyumlu CNC servo sürücüleri, spindle sürücüleri ve endüstriyel elektronik ekipmanlarda ısı yönetimini destekleyen bir yedek parçadır. 24 V DC çalışma gerilimi, 0,15 A akım değeri ve 60 × 60 × 25 mm boyutlarıyla belirli endüstriyel soğutma uygulamalarında kullanılır.

Doğru model seçimi, uygun montaj ve düzenli bakım sayesinde fanın soğutma görevini yerine getirmesi desteklenebilir; böylece elektronik bileşenlerin uygun çalışma koşullarının korunmasına ve sıcaklığa bağlı plansız makine duruşu riskinin azaltılmasına katkı sağlanabilir.
