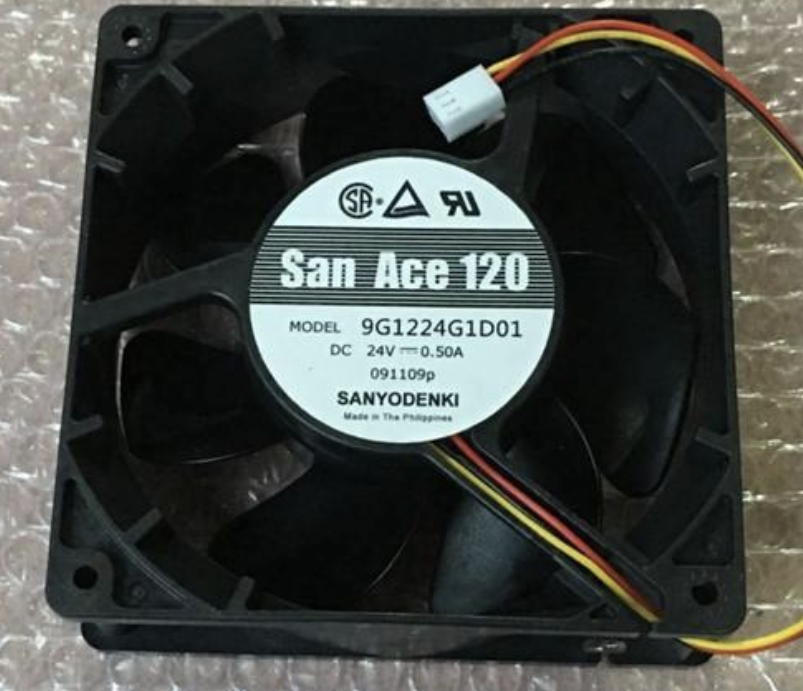

SANYO DENKI San Ace 120 – 9G1224G1D01 Soğutma Fanı

SANYO DENKI San Ace 120 9G1224G1D01 – Endüstriyel CNC Soğutma Fanı

Ürün Hakkında

SANYO DENKI San Ace 120 9G1224G1D01, endüstriyel elektronik sistemlerde, CNC makinelerinde ve kontrol ekipmanlarında oluşan ısının uzaklaştırılmasına yardımcı olmak üzere tasarlanmış yüksek hava akışlı bir DC aksiyel fandır. San Ace serisinin bir parçası olan bu model, elektronik bileşenlerin soğutulmasını destekleyerek ekipmanların çalışma sırasında uygun sıcaklık koşullarının korunmasına katkıda bulunur.

24V DC çalışma gerilimi ve bilyalı rulman yapısıyla öne çıkan fan, sürekli hava dolaşımının önemli olduğu endüstriyel uygulamalarda kullanılabilir. Kompakt kare gövdesi sayesinde uyumlu fan yuvalarına ve soğutma düzeneklerine monte edilebilir.

Ürün Özellikleri

• Marka: SANYO DENKI
• Seri: San Ace 120
• Model: 9G1224G1D01
• Fan tipi: DC aksiyel soğutma fanı
• Nominal gerilim: 24V DC
• Nominal akım: 0,50 A
• Güç tüketimi: 12 W
• Boyutlar: Yaklaşık 119 × 119 × 38 mm
• Hava debisi: 137 CFM (yaklaşık 3,84 m³/dakika)
• Dönüş hızı: 3600 dev/dakika
• Rulman tipi: Bilyalı rulman
• Bağlantı: 3 kablolu bağlantı
• Gürültü seviyesi: Yaklaşık 49 dB(A)
• Çalışma sıcaklığı aralığı: -20°C ile +70°C

Bu değerler üretici ve distribütör ürün kayıtlarıyla uyumludur. Sipariş öncesinde mevcut fanın etiketi ve üretici veri sayfası üzerinden modelin doğrulanması önerilir.

CNC ve Endüstriyel Sistemlerde Kullanımı

CNC tezgâhlarında servo sürücüler, güç kaynakları, kontrol üniteleri ve elektronik modüller çalışırken ısı üretir. Yetersiz hava dolaşımı, bu bileşenlerin sıcaklığının yükselmesine ve ekipmanın performansının olumsuz etkilenmesine neden olabilir.

SANYO DENKI 9G1224G1D01, yüksek hava akışı sağlayarak uyumlu sistemlerde ısının uzaklaştırılmasına yardımcı olur. Uygulamaya bağlı olarak aşağıdaki alanlarda kullanılabilir:

• CNC tezgâhlarının soğutma sistemleri
• Endüstriyel otomasyon ve kontrol panoları
• Güç elektroniği ve sürücü sistemleri
• Elektronik ekipman kabinleri
• Yüksek hava akışına ihtiyaç duyan endüstriyel cihazlar

Kullanılacağı makine veya modül için fiziksel ve elektriksel uyumluluk ayrıca doğrulanmalıdır.

Yüksek Hava Akışı ve Soğutma Performansı

San Ace 120 serisindeki bu model, yaklaşık 137 CFM hava debisiyle soğutulması gereken bölgedeki sıcak havanın uzaklaştırılmasına yardımcı olur. Hava akışı, fanın monte edildiği alanın yapısına, hava kanallarına, filtrelere ve sistemdeki hava direncine bağlı olarak değişebilir.

Bu nedenle fan seçimi yapılırken yalnızca serbest hava debisi değil, uygulamanın ihtiyaç duyduğu statik basınç ve hava akışı da değerlendirilmelidir. Doğru seçilmiş bir fan, sistemin soğutma kapasitesinin korunmasına ve elektronik bileşenlerin daha uygun sıcaklık koşullarında çalışmasına destek olur.

Bilyalı Rulman Yapısı

Bilyalı rulman sistemi, fan rotorunun dönmesini destekleyen mekanik yapıdır. Endüstriyel uygulamalarda uygun montaj ve çalışma koşullarıyla birlikte düzenli ve kararlı fan dönüşüne katkı sağlar.

Fan ömrü; ortam sıcaklığı, toz miktarı, titreşim, çalışma süresi ve montaj koşulları gibi etkenlerden etkilenir. Bu nedenle periyodik bakım ve görsel kontrol, soğutma sisteminin güvenilirliği açısından önemlidir.

Bakım ve Fan Değişimi

Fan performansının düşmesi, CNC sürücülerinde ve elektronik ekipmanlarda sıcaklık artışına yol açabilir. Aşağıdaki belirtiler kontrol gerektirebilir:

• Fanın hiç çalışmaması veya düzensiz dönmesi
• Normalden fazla ses ya da titreşim oluşması
• Fan kanatlarında ve hava kanallarında yoğun toz birikmesi
• Ekipmanda sıcaklık uyarıları veya soğutma performansında düşüş görülmesi

Değişim sırasında yeni fanın model numarası, 24V DC beslemesi, gövde ölçüleri, montaj noktaları ve kablo bağlantıları mevcut ürünle karşılaştırılmalıdır. Üçüncü kablo bir sensör veya devir geri bildirim işlevine sahip olabileceğinden, kablo renkleri ve pin dizilimi doğrulanmadan bağlantı yapılmamalıdır.

Doğru Ürün Seçimi

SANYO DENKI San Ace 120 9G1224G1D01 modelini yedek parça olarak seçerken cihazın üretici ve model bilgileriyle birlikte mevcut fanın etiketi kontrol edilmelidir. Aynı boyutlara sahip farklı fanlar; hava debisi, statik basınç, akım tüketimi, sensör işlevi ve bağlantı yapısı bakımından farklılık gösterebilir.

Özellikle CNC sürücüleri ve endüstriyel kontrol sistemlerinde, yalnızca fiziksel olarak benzer bir fan kullanmak yerine üretici tarafından belirtilen elektriksel ve mekanik gereksinimlere uygun ürün tercih edilmelidir.

Sonuç

SANYO DENKI San Ace 120 9G1224G1D01, 24V DC çalışma gerilimi, 12 W güç tüketimi, yaklaşık 119 × 119 × 38 mm boyutları ve 137 CFM hava debisiyle endüstriyel soğutma uygulamaları için tasarlanmış bir aksiyel fandır. Yüksek hava akışı ve bilyalı rulman yapısı, uyumlu CNC ve otomasyon ekipmanlarında soğutma performansının desteklenmesine yardımcı olur.

Doğru modelin seçilmesi, uygun montaj ve düzenli bakım sayesinde fanın soğutma sistemindeki görevini güvenilir biçimde yerine getirmesi desteklenebilir.
